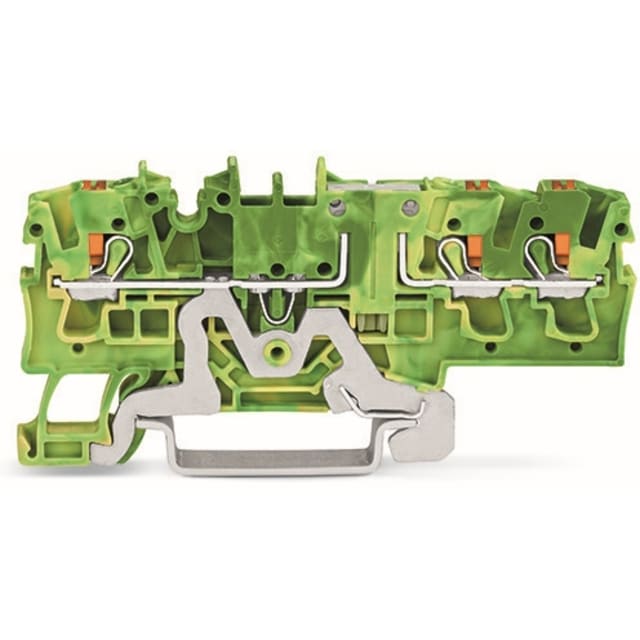

Borne de protection 3 conducteurs 2,5 mm² 2202-1707

Borne de protection 3 conducteurs pour rail DIN en tableau électrique

Cette borne de protection 3 conducteurs 2,5 mm² de la série 2202 est conçue pour l’organisation et la mise à la terre des conducteurs dans les tableaux électriques. Son format pour rail DIN 35 mm permet une intégration propre dans les armoires et coffrets, avec une implantation compacte particulièrement adaptée aux montages où l’optimisation de l’espace est importante. Sa finition vert/jaune permet une identification immédiate de la fonction de protection, ce qui facilite la lecture du bornier et la maintenance.

Connexion rapide par ressort à cage avec poussoir intégré

Le raccordement s’effectue par technologie à ressort à cage de type Push-in CAGE CLAMP avec poussoir. Ce principe permet une insertion simple des conducteurs compatibles et un câblage fluide lors de l’assemblage du tableau. Le poussoir apporte un vrai confort de travail pour l’ouverture du point de serrage lors des opérations de câblage, de reprise ou de remplacement d’un conducteur. Cette configuration convient particulièrement aux professionnels recherchant une borne de terre rapide à mettre en œuvre sur rail DIN.

Configuration 3 conducteurs pratique pour une distribution de terre claire

Avec ses 3 points de connexion sur un seul étage, cette borne de terre permet de regrouper plusieurs conducteurs de protection dans un encombrement réduit. Cette architecture est utile pour structurer proprement les départs et reprises de terre dans un coffret, sans multiplier les bornes inutilement. Elle contribue ainsi à un câblage plus lisible, notamment dans les ensembles où la densité de raccordement impose une bonne discipline de repérage et d’implantation.

Compatibilité avec plusieurs types de conducteurs

Cette borne accepte différents types d’âmes conductrices, ce qui lui donne une vraie souplesse d’utilisation en atelier comme sur chantier. Elle peut recevoir des conducteurs monofilares de 0,75 à 4 mm², des conducteurs multifilaires de 0,25 à 2,5 mm², ainsi que des conducteurs à brins fins sans gaine de 0,25 à 4 mm². Pour les conducteurs à brins fins avec gaine, la plage annoncée va de 0,75 à 2,5 mm². Cette polyvalence permet d’adapter plus facilement le bornier aux habitudes de câblage et aux contraintes de l’installation.

Format compact pour bornier dense et bien ordonné

Avec une largeur de seulement 5,2 mm, une hauteur de 76,8 mm et une profondeur de 32,9 mm, cette borne de protection est pensée pour les montages compacts. Son faible encombrement aide à conserver un bornier structuré même lorsque le nombre de connexions augmente. C’est un choix pertinent pour les tableaux où chaque millimètre compte, sans renoncer à une vraie capacité de raccordement pour les conducteurs de protection.

Repérage latéral et central pour une lecture plus efficace

Le produit est prévu pour le marquage latéral et central, un point particulièrement utile dans les ensembles de borniers où l’identification rapide des fonctions fait gagner du temps au câblage comme au dépannage. Ce type de repérage améliore la lisibilité de l’ensemble et aide à maintenir une organisation nette du tableau électrique, en particulier lors des interventions de contrôle ou d’évolution de l’installation.

Conception adaptée aux environnements de service exigeants

Le corps isolant en thermoplastique et la température de service annoncée jusqu’à 105 °C rendent cette borne adaptée aux environnements techniques où la tenue des composants du bornier doit rester cohérente avec les contraintes d’exploitation. Le montage sur rail DIN 35 x 15 et 35 x 7,5 apporte également une grande compatibilité avec les configurations de tableaux courantes. À noter, l’utilisation nécessite une plaque de fermeture, à prévoir pour finaliser correctement l’assemblage du bornier.
