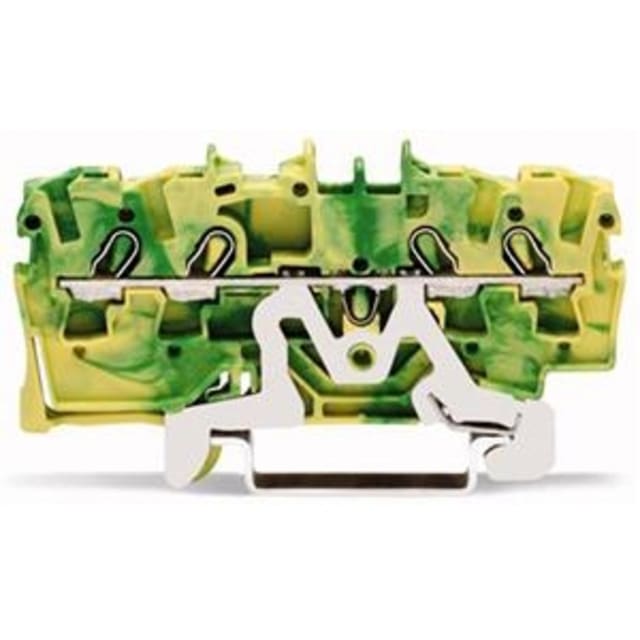

Borne de protection 4 conducteurs Ex e 2,5 mm² 2002-1407

Borne de protection 4 conducteurs pour tableaux électriques sur rail DIN

Cette borne de protection 4 conducteurs de la série TOPJOB S est conçue pour la mise à la terre dans les tableaux électriques et armoires de distribution. Son format compact de 5,2 mm de large permet d’intégrer une fonction de protection PE dans des montages denses, tout en conservant quatre points de raccordement sur un seul étage. Le montage s’effectue sur rail DIN 35 mm, en configuration 35 x 15 ou 35 x 7,5, ce qui facilite son intégration dans les ensembles standards.

Configuration 4 conducteurs adaptée aux besoins de distribution PE

Avec ses quatre connexions sur un niveau, cette borne de terre répond aux besoins de répartition de conducteur de protection dans un encombrement réduit. Elle convient particulièrement aux montages où plusieurs départs de terre doivent être regroupés proprement sur un même point de raccordement. La fonction PEN indiquée permet aussi de répondre à des architectures de câblage nécessitant cette continuité de protection dans l’équipement.

Raccordement à ressort à cage pour un câblage rapide et net

Le raccordement à ressort à cage de type Push-in CAGE CLAMP simplifie l’insertion des conducteurs et favorise un câblage fluide en atelier comme sur chantier. Cette technologie est adaptée aux interventions où la rapidité de pose, la tenue du conducteur et la compacité du bornier sont recherchées. Elle accepte différents types d’âmes, ce qui apporte de la souplesse au moment du câblage selon la nature des conducteurs utilisés.

Compatibilité avec plusieurs sections de conducteurs

Cette borne accepte les conducteurs monofilaire de 0,75 à 4 mm², les conducteurs multifilaires de 0,25 à 2,5 mm² ainsi que les conducteurs à brins fins sans gaine de 0,25 à 4 mm². Pour les conducteurs à brins fins avec gaine, la plage annoncée va de 0,75 à 2,5 mm². Cette polyvalence permet de l’utiliser dans de nombreuses configurations de câblage de protection, aussi bien en fabrication d’armoires qu’en maintenance ou extension d’installations existantes.

Utilisation en environnements Ex e II et repérage pratique

Cette borne est prévue pour des applications Ex e II, un point important pour les intégrateurs et tableautiers intervenant sur des ensembles nécessitant ce niveau d’adéquation produit. Le repérage latéral et central facilite l’identification en façade et dans le bornier, ce qui aide à structurer le câblage et à rendre les opérations de lecture plus directes lors du montage ou de la maintenance.

Format compact et implantation optimisée dans l’armoire

Avec une largeur de 5,2 mm, une hauteur de 69,9 mm et une profondeur de 32,9 mm, cette borne de protection est pensée pour optimiser l’espace disponible sur le rail sans sacrifier la capacité de raccordement. Son corps isolant en thermoplastique et sa finition vert/jaune permettent une identification immédiate de la fonction de terre dans le tableau, ce qui contribue à un agencement plus lisible et plus cohérent des circuits.

Point d’attention pour l’assemblage du bornier

Cette borne nécessite une plaque de fermeture, élément à prévoir lors de la constitution du bornier. Ce point est important pour finaliser un ensemble propre et conforme à la logique d’assemblage du système. Pour un montage homogène dans la gamme TOPJOB S, il est donc pertinent de vérifier dès la préparation de commande les accessoires de terminaison et de repérage associés au rail et à l’organisation du tableau.

Une borne de terre technique pour câblage dense en 2,5 mm²

Destinée aux professionnels recherchant une borne de protection 4 conducteurs Ex e 2,5 mm² pour rail DIN, cette version TOPJOB S répond aux besoins de distribution PE lorsque la place disponible est limitée et que le raccordement doit rester clair, rapide et structuré. Son architecture multiconducteurs, sa compatibilité avec plusieurs types de fils et son positionnement dans les bornes pour tableaux électriques en font une solution particulièrement adaptée aux armoires de commande et de distribution modernes.
