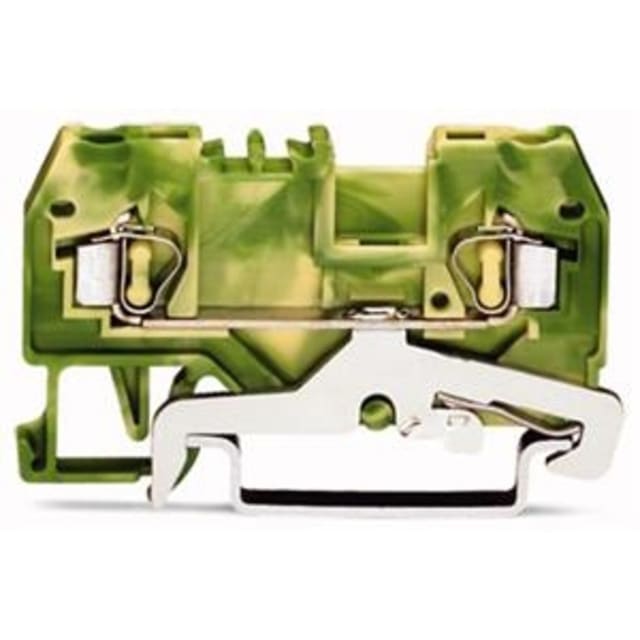

Borne de protection 2 conducteurs 2,5 mm² 280-907

Borne de protection 2 conducteurs pour tableau électrique

Cette borne de protection 2 conducteurs 2,5 mm² est conçue pour le raccordement de conducteurs de terre dans les tableaux électriques et ensembles de distribution. Son format compact et sa configuration à 2 points de connexion permettent d’organiser proprement les liaisons de protection tout en gardant une implantation lisible sur rail DIN. La finition vert/jaune facilite l’identification immédiate de la fonction de terre dans l’armoire.

Connexion à ressort à cage pour un câblage rapide et net

Le raccordement à ressort à cage sur les deux connexions apporte une mise en œuvre pratique pour le câblage courant en atelier, en maintenance ou lors d’une extension de coffret. Ce principe de connexion convient aux conducteurs monofilares, multifilaires et à brins fins dans une plage de 0,08 à 2,5 mm², avec ou sans gaine selon le type de conducteur. Il permet d’obtenir un serrage adapté aux sections usuelles de commande et de distribution secondaire.

Adaptée aux conducteurs de terre jusqu’à 2,5 mm²

Cette borne de terre accepte des sections jusqu’à 2,5 mm² et répond bien aux besoins de raccordement des conducteurs de protection dans de nombreux montages de tableau. Sa fonction PEN indiquée dans les caractéristiques apporte un repère utile pour les applications nécessitant une identification claire de cette utilisation. Elle convient ainsi aux installations où la continuité de terre doit être intégrée de manière ordonnée sur bornier.

Montage direct sur rail DIN 35 mm

Prévue pour un montage sur rail DIN 35 mm, cette borne s’intègre facilement dans les architectures standards de coffrets et tableaux électriques. Elle est compatible avec les rails 35 x 15 et 35 x 7,5, ce qui simplifie son intégration dans des équipements neufs comme dans des armoires existantes. Son encombrement réduit, avec 5 mm de largeur, aide à optimiser la place disponible sur le rail lorsque la densité de raccordement est importante.

Format compact pour implantation lisible et ordonnée

Avec une largeur de 5 mm, une hauteur de 54 mm et une profondeur de 28 mm, cette borne de protection est pensée pour les montages compacts sans compliquer le repérage. Le marquage central améliore la lecture dans le tableau et facilite l’identification de la borne lors des opérations de câblage, de contrôle ou de maintenance. Sa conception à 1 étage avec 2 réglettes à bornes par étage permet un raccordement clair, sans surcharge visuelle sur le bornier.

Corps isolant thermoplastique pour environnements de câblage exigeants

Le corps isolant en thermoplastique et la température de service annoncée jusqu’à 105 °C en font une borne adaptée aux environnements techniques où la tenue des composants de raccordement compte dans la durée d’exploitation. Ce positionnement la rend pertinente pour les tableaux électriques, coffrets de commande et ensembles de distribution nécessitant une borne de terre compacte, clairement identifiable et compatible avec les usages intensifs de câblage.

Une solution cohérente pour la distribution de terre en coffret

Cette borne à ressort pour rail DIN répond aux besoins des intégrateurs, tableautiers et installateurs recherchant une borne de protection simple à implanter, peu encombrante et adaptée aux sections courantes jusqu’à 2,5 mm². La plaque de fermeture nécessaire permet de compléter le montage selon la configuration du bornier. C’est un choix pertinent pour structurer les raccordements de terre avec une présentation propre et professionnelle dans les tableaux électriques.
