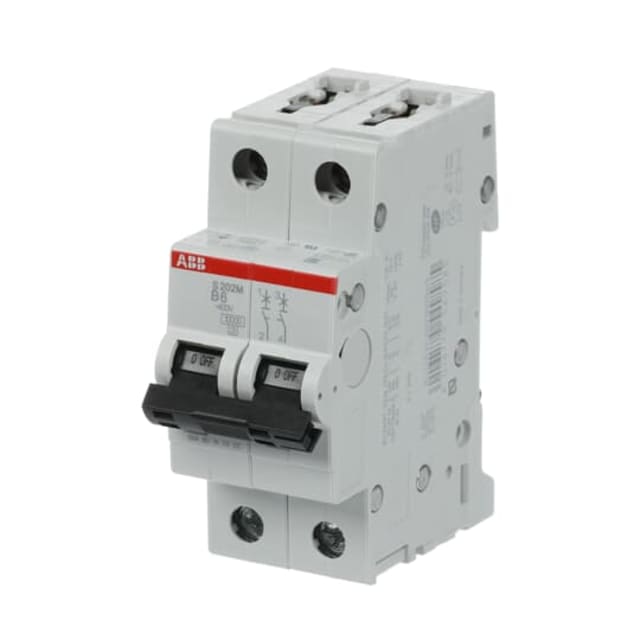

Disjoncteur bipolaire 6A courbe B 10kA 2CDS272001R0065

Disjoncteur bipolaire 6A courbe B 10kA S202M-B6 : une protection fiable pour vos circuits sensibles

Le disjoncteur bipolaire 6A courbe B 10kA 2CDS272001R0065, référence commerciale S202M-B6 de la série S200M, est conçu pour assurer la protection efficace de deux pôles sur des circuits électriques nécessitant une intensité nominale faible et une coupure fiable. Avec son courant nominal de 6 A et sa courbe B, il convient particulièrement aux installations où l’on recherche une déclenchement rapide en cas de surintensité légère, tout en préservant la continuité de service lorsque l’installation est correctement dimensionnée.

Grâce à son pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond à des exigences élevées de protection dans les tableaux de distribution. Il s’intègre facilement dans les installations modulaires grâce à sa largeur de 2 modules, ce qui en fait une solution pratique pour les tableaux où l’optimisation de l’espace est importante.

Les atouts de ce disjoncteur bipolaire

Protection bipolaire : coupe les deux conducteurs protégés pour une sécurité renforcée sur le circuit concerné. Courbe B : adaptée aux circuits avec faibles courants d’appel, notamment pour des usages résidentiels ou des circuits techniques sensibles. 6 A : intensité nominale idéale pour les circuits de faible puissance ou les lignes nécessitant une protection fine. 10 kA de pouvoir de coupure : niveau élevé de tenue aux courts-circuits pour une meilleure robustesse de l’installation. Format modulaire compact : seulement 2 unités de division pour une intégration simple dans un coffret électrique. Référence claire et traçable : 2CDS272001R0065 / S202M-B6 , utile pour remplacer ou compléter un équipement existant sans ambiguïté.

Caractéristiques techniques essentielles

Référence fabricant : 2CDS272001R0065 Référence commerciale : S202M-B6 Série : S200M Type : disjoncteur bipolaire Nombre de pôles : 2 Pôles protégés : 2 Courant nominal : 6 A Courbe de déclenchement : B Pouvoir de coupure assigné Icn : 10 kA selon EN 60898 à 230 V et 400 V Pouvoir de coupure assigné Icu : 15 kA selon IEC 60947-2 à 230 V et 400 V Tension de dimensionnement : 400 V Type de tension : AC/DC Fréquence : 50…60 Hz Largeur : 2 modules Profondeur totale : 71 mm Tension d’isolement Ui : 440 V Tension nominale de tenue aux chocs Uimp : 4 kV Classe de limitation énergétique : 3 Catégorie de surtension : 3 Degré de pollution : 3 Indice de protection : IP20 Température de fonctionnement : -25 à 55 °C Puissance dissipée : 4 W

Pour quels usages choisir une courbe B en 6 A ?

Un disjoncteur courbe B se déclenche plus rapidement qu’un modèle courbe C ou D en présence de surintensités. Il est donc particulièrement intéressant pour des circuits où les appels de courant au démarrage restent faibles. Associé à un calibre 6 A, il offre une protection adaptée aux lignes de faible consommation ou aux équipements nécessitant une surveillance précise du courant.

Dans un tableau électrique, ce type de disjoncteur peut convenir à différents besoins, selon le dimensionnement global de l’installation et la nature du circuit à protéger. Le choix définitif doit toujours être cohérent avec la section des conducteurs, la puissance à alimenter et les règles de protection en vigueur.

Un format pensé pour les tableaux électriques modulaires

Avec sa largeur de 2 modules , ce disjoncteur bipolaire s’intègre facilement dans un coffret ou un tableau modulaire. Sa profondeur contenue de 71 mm facilite l’organisation du câblage, tout en conservant une bonne lisibilité de l’ensemble. Son IP20 impose une installation dans un environnement protégé, typiquement à l’intérieur d’un tableau conforme et fermé. Sa capacité de raccordement couvre des sections de conducteurs adaptées à de nombreuses configurations : Conducteur monofilaire : 0,75 à 35 mm² Conducteur multifilaire : 0,75 à 25 mm²

Points de vigilance avant l’achat

Vérifiez bien le calibre 6 A afin qu’il corresponde à la protection souhaitée. Assurez-vous que la courbe B est adaptée au comportement du circuit à protéger. Confirmez que l’installation accepte un disjoncteur bipolaire et que le nombre de pôles correspond au besoin. Contrôlez la compatibilité avec le tableau modulaire et l’espace disponible en largeur. Respectez les règles de câblage, de serrage et de sélectivité propres à votre installation électrique.

Un choix professionnel pour la distribution électrique

Ce disjoncteur bipolaire de la série S200M répond aux attentes des installations soignées qui recherchent une protection claire, compacte et performante. Il combine un pouvoir de coupure élevé, une courbe B adaptée aux circuits sensibles et une conception modulaire simple à intégrer dans les tableaux de protection et de distribution électrique.

Pour remplacer un appareil existant ou équiper un nouveau tableau, la référence 2CDS272001R0065 / S202M-B6 permet une identification fiable du produit et facilite un achat sans confusion avec une autre variante.
