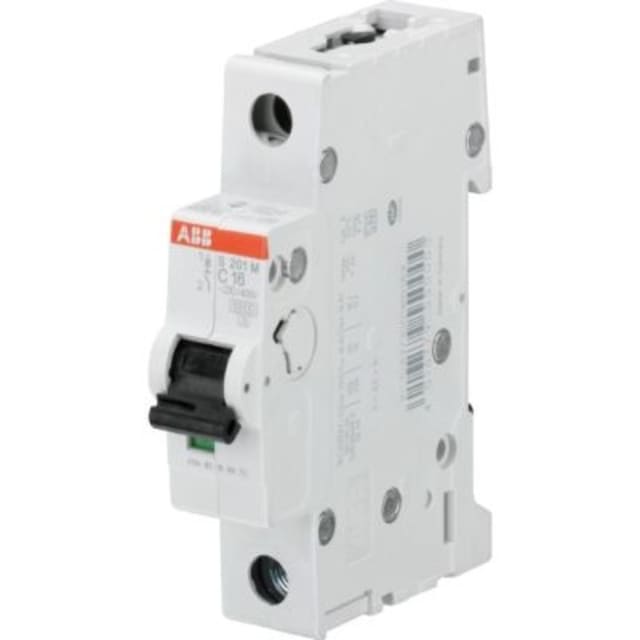

Disjoncteur 1P 32A courbe C 10kA S201M 2CDS271001R0324
Disjoncteur modulaire 1P 32 A courbe C, pouvoir de coupure 10 kA, pour protection des circuits en 230 V AC/DC. Format 1 module, compatible tableau électrique.
19.40€ HTVA
Sur commande : 10 à 17 jours
Sur commande : 10 à 17 jours
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 19.40€ | 0% |
| 3-5 | 19.01€ | 2% |
| 6-10 | 18.82€ | 3% |
| 11+ | 18.62€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Courbe de déclenchement | Conducteur neutre à connection | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|---|
| 4009076 |
Réf. 4009076
Disjoncteur 1P 32A courbe C 10kA S201M 2CDS271001R0324
Modèle sélectionné
|
1 | 32 A | C | non | Sur commande | 19.40€ HTVA par 1 pièce Sur commande |
| 3613620 |
Réf. 3613620
Disjoncteur bipolaire 6A courbe C 10kA 2CDS272001R0064
|
2 | 6 A | C | non | En stock | 36.92€ HTVA par 1 pièce En stock |
| 3613623 |
Réf. 3613623
Disjoncteur 2 pôles courbe C 16A 10kA 2CDS272001R0164
|
2 | 16 A | C | non | En stock | 20.55€ HTVA par 1 pièce En stock |
| 3619454 |
Réf. 3619454
Disjoncteur bipolaire 2A courbe C 10kA 2CDS272001R0024
|
2 | 2 A | C | non | En stock | 40.60€ HTVA par 1 pièce En stock |
| 3693710 |
Réf. 3693710
Disjoncteur 4 pôles courbe C 40A 10kA 2CDS274001R0404
|
4 | 40 A | C | non | En stock | 84.63€ HTVA par 1 pièce En stock |
| 3703523 |
Réf. 3703523
Disjoncteur 4P 32A courbe C 10kA S200M 2CDS274001R0324
|
4 | 32 A | C | non | En stock | 69.12€ HTVA par 1 pièce En stock |
| 3736642 |
Réf. 3736642
Disjoncteur tripolaire 40A courbe C 10kA 2CDS273001R0404
|
3 | 40 A | C | non | En stock | 57.01€ HTVA par 1 pièce En stock |
| 3738118 |
Réf. 3738118
Disjoncteur 2P 4A courbe C 10kA 2CDS272001R0044
|
2 | 4 A | C | non | En stock | 33.05€ HTVA par 1 pièce En stock |
| 3757231 |
Réf. 3757231
Disjoncteur tripolaire 32A courbe C 10kA 2CDS273001R0324
|
— | — | — | — | En stock | 55.15€ HTVA par 1 pièce En stock |
| 3760822 |
Réf. 3760822
Disjoncteur bipolaire 20A courbe C 10kA S200M 2CDS272001R0204
|
2 | 20 A | C | non | En stock | 20.77€ HTVA par 1 pièce En stock |
| 3773406 |
Réf. 3773406
Disjoncteur 3P 16A courbe C 10kA 2CDS273001R0164
|
— | — | — | — | Rupture de stock | 48.49€ HTVA par 1 pièce Rupture de stock |
| 3775895 |
Réf. 3775895
Disjoncteur 2P 10A courbe C 10kA rail DIN 2CDS272001R0104
|
2 | 10 A | C | non | En stock | 29.70€ HTVA par 1 pièce En stock |
| 3880171 |
Réf. 3880171
Disjoncteur 4P 25A courbe C 10kA S200M 2CDS274001R0254
|
4 | 25 A | C | non | En stock | 64.37€ HTVA par 1 pièce En stock |
| 3916751 |
Réf. 3916751
Disjoncteur 4P courbe C 63A 10kA 2CDS274001R0634
|
4 | 63 A | C | non | En stock | 114.88€ HTVA par 1 pièce En stock |
| 3963758 |
Réf. 3963758
Disjoncteur bipolaire 25A courbe C 10kA 2CDS272001R0254
|
2 | 25 A | C | non | En stock | 36.03€ HTVA par 1 pièce En stock |
| 3993891 |
Réf. 3993891
Disjoncteur 4P 16A courbe C 10kA 2CDS274001R0164
|
4 | 16 A | C | non | En stock | 41.24€ HTVA par 1 pièce En stock |
| 4009060 |
Réf. 4009060
Disjoncteur 1P 2A courbe C 10kA S200M 2CDS271001R0024
|
1 | 2 A | C | non | En stock | 18.97€ HTVA par 1 pièce En stock |
| 4009190 |
Réf. 4009190
Disjoncteur bipolaire 6A courbe B 10kA 2CDS272001R0065
|
2 | 6 A | B | non | En stock | 39.40€ HTVA par 1 pièce En stock |
| 4009193 |
Réf. 4009193
Disjoncteur bipolaire 10A courbe B 10kA S202M
|
2 | 10 A | B | non | Sur commande | 37.05€ HTVA par 1 pièce Sur commande |
| 4009196 |
Réf. 4009196
Disjoncteur bipolaire 16A courbe B 10kA 2CDS272001R0165
|
2 | 16 A | B | non | En stock | 37.67€ HTVA par 1 pièce En stock |
| 4009199 |
Réf. 4009199
Disjoncteur 2P 32A courbe C 10kA 2CDS272001R0324
|
2 | 32 A | C | non | Sur commande | 38.62€ HTVA par 1 pièce Sur commande |
| 4009268 |
Réf. 4009268
Disjoncteur tripolaire 20A courbe C 10kA 2CDS273001R0204
|
3 | 20 A | C | non | Sur commande | 47.68€ HTVA par 1 pièce Sur commande |
| 4009270 |
Réf. 4009270
Disjoncteur tripolaire 25A courbe C 10kA 2CDS273001R0254
|
3 | 25 A | C | non | Sur commande | 54.63€ HTVA par 1 pièce Sur commande |
| 4009276 |
Réf. 4009276
Disjoncteur tripolaire 63A courbe C 10kA 2CDS273001R0634
|
3 | 63 A | C | non | En stock | 97.82€ HTVA par 1 pièce En stock |
| 4009368 |
Réf. 4009368
Disjoncteur tétrapolaire 10A courbe C 10kA 2CDS274001R0104
|
4 | 10 A | C | non | Sur commande | 57.11€ HTVA par 1 pièce Sur commande |
| 4009373 |
Réf. 4009373
Disjoncteur 4P 20A courbe C 10kA 2CDS274001R0204
|
4 | 20 A | C | non | En stock | 51.44€ HTVA par 1 pièce En stock |
| 4440374 |
Réf. 4440374
Disjoncteur 3P+N 32A courbe Z 10kA S200M 2CDS273103R0538
|
4 | 32 A | Z | oui | En stock | 88.17€ HTVA par 1 pièce En stock |
| 4440445 |
Réf. 4440445
Disjoncteur 4 pôles 20A courbe D 10kA 2CDS274001R0201
|
4 | 20 A | d | non | En stock | 112.46€ HTVA par 1 pièce En stock |
| 4440455 |
Réf. 4440455
Disjoncteur tétrapolaire 32A courbe D 10kA S200M
|
4 | 32 A | d | non | En stock | 133.76€ HTVA par 1 pièce En stock |
Disjoncteur modulaire 1P 32A courbe C pour la protection des circuits
Ce disjoncteur unipolaire 32A courbe C de la série S200M est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux électriques. Son calibre de 32 A convient aux lignes nécessitant une intensité soutenue, tandis que sa courbe C le rend particulièrement adaptée aux circuits avec appels de courant modérés au démarrage, comme certains équipements techniques, circuits spécialisés ou usages tertiaires et résidentiels exigeants.
Pouvoir de coupure élevé 10 kA pour tableaux avec niveau de contrainte important
Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond aux besoins des installations où le niveau de court-circuit présumé impose une protection modulaire renforcée. Il constitue ainsi une solution pertinente pour les tableaux de distribution où un appareil standard de pouvoir de coupure inférieur ne serait pas adapté. En complément, son Icu atteint 15 kA selon IEC 60947-2 à 230 V et 400 V, ce qui renforce son intérêt dans les environnements techniques demandant une lecture claire des performances de coupure.
Format compact 1 module pour une intégration simple au tableau
Sa largeur d’un seul module facilite l’implantation dans les coffrets et tableaux modulaires lorsque l’espace disponible doit être optimisé. Ce format permet d’organiser plus facilement la distribution, en particulier dans les rangées déjà chargées ou lors d’extensions d’installation. Avec une profondeur totale de 71 mm, il s’intègre dans la logique des appareillages sur rail DIN tout en conservant une implantation propre et lisible dans l’enveloppe.
Courbe C 32A adaptée aux usages courants et aux charges avec appel de courant
La courbe de déclenchement C est bien adaptée aux circuits qui doivent accepter un courant d’enclenchement temporaire sans provoquer de déclenchement intempestif. Associée à un courant nominal de 32 A, elle convient aux départs monophasés dédiés à des équipements ou ensembles de circuits nécessitant une protection calibrée plus élevée qu’un circuit terminal classique. Ce positionnement en fait un disjoncteur modulaire pertinent pour de nombreuses configurations de distribution où la sélectivité et la tenue au démarrage des charges sont des critères pratiques.
Raccordement souple et large plage de sections acceptées
Ce modèle accepte des conducteurs monofiliaires de 0,75 à 35 mm² et des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement facilite son utilisation aussi bien en câblage neuf qu’en remplacement sur une installation existante, avec une bonne compatibilité vis-à-vis de sections courantes rencontrées dans les tableaux électriques. L’absence de neutre raccordé confirme qu’il s’agit bien d’un appareil unipolaire dédié à la protection d’un seul pôle.
Caractéristiques électriques pensées pour les environnements techniques
Ce disjoncteur fonctionne en 50 à 60 Hz et accepte un type de tension AC/DC selon ses caractéristiques de série. Sa tension de dimensionnement est de 230 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 3 en font un appareillage cohérent pour une utilisation en environnement de distribution électrique, là où la tenue de l’appareil face aux contraintes d’exploitation fait partie des critères de choix.
Protection modulaire exploitable dans des conditions d’usage étendues
Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui est un point important dans la protection des circuits. L’appareil est prévu pour fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui permet son emploi dans de nombreuses armoires et tableaux installés dans des conditions variées. Son indice de protection IP20 correspond à l’usage attendu d’un disjoncteur modulaire installé à l’intérieur d’un coffret ou d’un tableau adapté.
Compatible avec des auxiliaires pour faire évoluer le tableau
Ce disjoncteur de la série S200M peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau en fonction des besoins d’exploitation ou de signalisation. Cette compatibilité est particulièrement intéressante lorsque l’installation doit intégrer par la suite des fonctions complémentaires autour de la commande, du report d’état ou d’accessoires associés à l’appareillage modulaire. Pour l’installateur comme pour l’exploitant, c’est un choix cohérent lorsqu’une protection 1P 32A courbe C 10 kA doit s’inscrire dans une architecture de tableau évolutive.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 10 kA |
|---|---|
| Nombre de pôles (total) | 1 |
| Courant nominal | 32 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 1 |
| Largeur en unités de division | 1 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 10 kA |
| Tension de dimensionnement | 230 V |
| Profondeur totale | 71 mm |
| Type de tension | AC/DC |
| Tension d'isolement de mesure Ui | 440 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 15 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 15 kA |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 3 |
| Section du conducteur multifilaire pouvant être raccordée | 0.75...25 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 0.75...35 mm² |
| Température ambiante durant le fonctionnement | -25...55 °C |
| Antidéflagrant | non |
| Puissance dissipée | 3.7 W |
| Product Carbon Footprint (CO2) | Estimation Sonepar |
Produits de la même série que le produit consulté
Ce disjoncteur 1P 32A courbe C convient-il pour protéger un circuit d’éclairage ou de prises ?
Il est adapté à un circuit monophasé 230 V, sous réserve que le dimensionnement de l’installation corresponde au calibre de 32 A et que la protection en amont/aval soit cohérente avec le câblage et l’usage prévu. En cas de doute, faites vérifier le circuit par un électricien.
Peut-on l’installer dans un tableau modulaire standard ?
Oui, c’est un appareil modulaire au format 1 module, prévu pour montage sur rail DIN dans un tableau électrique compatible.
Peut-on le raccorder avec du fil rigide et du fil souple ?
Oui, il accepte des conducteurs monofilaires et multifilaires dans les plages indiquées par la fiche produit. Pour un fil souple, utilisez une terminaison adaptée si nécessaire afin d’assurer un serrage fiable.
À quoi sert la courbe C sur ce disjoncteur ?
La courbe C correspond à un déclenchement conçu pour tolérer des appels de courant modérés au démarrage de certains appareils, tout en assurant la protection du circuit contre les surcharges et courts-circuits.
Ce disjoncteur peut-il être associé à des accessoires ou à d’autres modules ABB ?
Oui, la fiche produit indique que des dispositifs supplémentaires sont possibles. Vérifiez la compatibilité exacte des accessoires avec la série S200M et la référence 2CDS271001R0324 avant achat.
Quelles précautions faut-il prendre avant l’installation ?
Coupez l’alimentation générale, vérifiez l’absence de tension, respectez le schéma de câblage du tableau et faites contrôler le serrage des bornes. L’installation doit être réalisée conformément aux règles de l’art et aux normes en vigueur.
