ABB

Disjoncteur bipolaire 16A courbe B 10kA 2CDS272001R0165

Marque : ABB Série : S200M EAN : 4016779549615 SKU : 4009196 Réf. fabricant : 2CDS272001R0165

Disjoncteur bipolaire 16 A courbe B, 10 kA, série S200M, conçu pour la protection des circuits en 2P avec coupure fiable et format modulaire compact pour tableaux électriques.

37.67€ HTVA

Par 1 pièce

17 en stock

17 en stock

Quantité Prix HTVA Remise
0-2 37.67€ 0%
3-5 36.92€ 2%
6-10 36.54€ 3%
11+ 36.16€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Conducteur neutre à connection Disponibilité Prix HTVA
4009196 Réf. 4009196 Disjoncteur bipolaire 16A courbe B 10kA 2CDS272001R0165 Modèle sélectionné
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
B
Conducteur neutre à connection
non
2 16 A B non En stock 37.67€ HTVA par 1 pièce En stock
3613620 Réf. 3613620 Disjoncteur bipolaire 6A courbe C 10kA 2CDS272001R0064
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 6 A C non En stock 36.92€ HTVA par 1 pièce En stock
3613623 Réf. 3613623 Disjoncteur 2 pôles courbe C 16A 10kA 2CDS272001R0164
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 16 A C non En stock 20.55€ HTVA par 1 pièce En stock
3619454 Réf. 3619454 Disjoncteur bipolaire 2A courbe C 10kA 2CDS272001R0024
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 2 A C non En stock 40.60€ HTVA par 1 pièce En stock
3693710 Réf. 3693710 Disjoncteur 4 pôles courbe C 40A 10kA 2CDS274001R0404
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 40 A C non En stock 84.63€ HTVA par 1 pièce En stock
3703523 Réf. 3703523 Disjoncteur 4P 32A courbe C 10kA S200M 2CDS274001R0324
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 32 A C non En stock 69.12€ HTVA par 1 pièce En stock
3736642 Réf. 3736642 Disjoncteur tripolaire 40A courbe C 10kA 2CDS273001R0404
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 40 A C non En stock 57.01€ HTVA par 1 pièce En stock
3738118 Réf. 3738118 Disjoncteur 2P 4A courbe C 10kA 2CDS272001R0044
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 4 A C non En stock 33.05€ HTVA par 1 pièce En stock
3757231 Réf. 3757231 Disjoncteur tripolaire 32A courbe C 10kA 2CDS273001R0324
— — — — En stock 55.15€ HTVA par 1 pièce En stock
3760822 Réf. 3760822 Disjoncteur bipolaire 20A courbe C 10kA S200M 2CDS272001R0204
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 20 A C non En stock 20.77€ HTVA par 1 pièce En stock
3773406 Réf. 3773406 Disjoncteur 3P 16A courbe C 10kA 2CDS273001R0164
— — — — Rupture de stock 48.49€ HTVA par 1 pièce Rupture de stock
3775895 Réf. 3775895 Disjoncteur 2P 10A courbe C 10kA rail DIN 2CDS272001R0104
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 10 A C non En stock 29.70€ HTVA par 1 pièce En stock
3880171 Réf. 3880171 Disjoncteur 4P 25A courbe C 10kA S200M 2CDS274001R0254
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 25 A C non En stock 64.37€ HTVA par 1 pièce En stock
3916751 Réf. 3916751 Disjoncteur 4P courbe C 63A 10kA 2CDS274001R0634
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 63 A C non En stock 114.88€ HTVA par 1 pièce En stock
3963758 Réf. 3963758 Disjoncteur bipolaire 25A courbe C 10kA 2CDS272001R0254
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 25 A C non En stock 36.03€ HTVA par 1 pièce En stock
3993891 Réf. 3993891 Disjoncteur 4P 16A courbe C 10kA 2CDS274001R0164
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 16 A C non En stock 41.24€ HTVA par 1 pièce En stock
4009060 Réf. 4009060 Disjoncteur 1P 2A courbe C 10kA S200M 2CDS271001R0024
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
1 2 A C non En stock 18.97€ HTVA par 1 pièce En stock
4009076 Réf. 4009076 Disjoncteur 1P 32A courbe C 10kA S201M 2CDS271001R0324
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
1 32 A C non Sur commande 19.40€ HTVA par 1 pièce Sur commande
4009190 Réf. 4009190 Disjoncteur bipolaire 6A courbe B 10kA 2CDS272001R0065
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
B
Conducteur neutre à connection
non
2 6 A B non En stock 39.40€ HTVA par 1 pièce En stock
4009193 Réf. 4009193 Disjoncteur bipolaire 10A courbe B 10kA S202M
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
B
Conducteur neutre à connection
non
2 10 A B non Sur commande 37.05€ HTVA par 1 pièce Sur commande
4009199 Réf. 4009199 Disjoncteur 2P 32A courbe C 10kA 2CDS272001R0324
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 32 A C non Sur commande 38.62€ HTVA par 1 pièce Sur commande
4009268 Réf. 4009268 Disjoncteur tripolaire 20A courbe C 10kA 2CDS273001R0204
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 20 A C non Sur commande 47.68€ HTVA par 1 pièce Sur commande
4009270 Réf. 4009270 Disjoncteur tripolaire 25A courbe C 10kA 2CDS273001R0254
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 25 A C non Sur commande 54.63€ HTVA par 1 pièce Sur commande
4009276 Réf. 4009276 Disjoncteur tripolaire 63A courbe C 10kA 2CDS273001R0634
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 63 A C non En stock 97.82€ HTVA par 1 pièce En stock
4009368 Réf. 4009368 Disjoncteur tétrapolaire 10A courbe C 10kA 2CDS274001R0104
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 10 A C non Sur commande 57.11€ HTVA par 1 pièce Sur commande
4009373 Réf. 4009373 Disjoncteur 4P 20A courbe C 10kA 2CDS274001R0204
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 20 A C non En stock 51.44€ HTVA par 1 pièce En stock
4440374 Réf. 4440374 Disjoncteur 3P+N 32A courbe Z 10kA S200M 2CDS273103R0538
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
Z
Conducteur neutre à connection
oui
4 32 A Z oui En stock 88.17€ HTVA par 1 pièce En stock
4440445 Réf. 4440445 Disjoncteur 4 pôles 20A courbe D 10kA 2CDS274001R0201
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
Conducteur neutre à connection
non
4 20 A d non En stock 112.46€ HTVA par 1 pièce En stock
4440455 Réf. 4440455 Disjoncteur tétrapolaire 32A courbe D 10kA S200M
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
Conducteur neutre à connection
non
4 32 A d non En stock 133.76€ HTVA par 1 pièce En stock

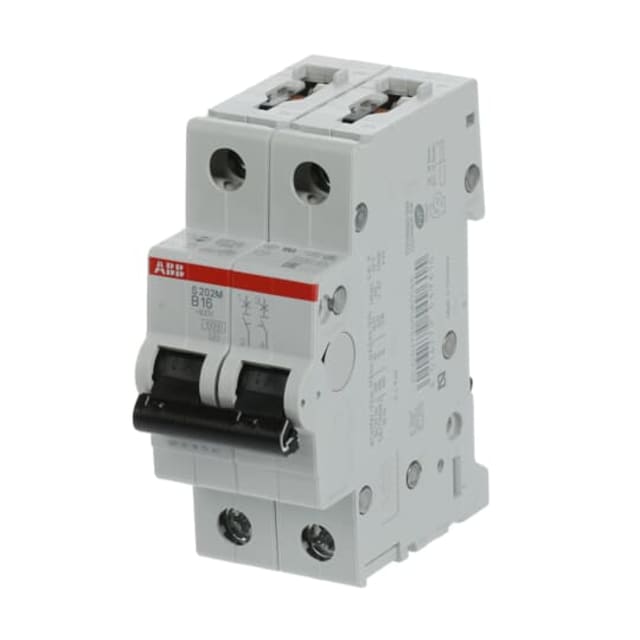

Disjoncteur bipolaire 16A courbe B pour la protection des circuits en 2 pôles

Ce disjoncteur bipolaire 16A courbe B de la série S200M est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des circuits 2 pôles. Son calibre 16 A convient aux installations nécessitant une coupure simultanée des deux pôles protégés, avec un déclenchement de courbe B particulièrement adapté aux lignes présentant de faibles courants d’appel. C’est un choix pertinent pour les circuits terminaux où une protection précise et bien dimensionnée est recherchée dans un tableau modulaire.

Pouvoir de coupure élevé 10 kA pour tableaux électriques exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux environnements où le niveau de court-circuit présumé impose une protection renforcée. Cette capacité de coupure élevée permet son intégration dans des tableaux de distribution où la tenue aux défauts doit être en cohérence avec des installations plus exigeantes qu’un appareillage standard. La classe de limitation énergétique 3 contribue en outre à mieux contenir les effets thermiques et dynamiques en cas de défaut.

Courbe B 16A pour circuits avec faible courant d’appel

La courbe de déclenchement B est adaptée aux circuits dont les pointes de courant au démarrage restent modérées. Elle convient notamment lorsque l’on recherche une protection réactive sur des usages courants sans tolérance excessive aux appels de courant. Associée à un courant nominal de 16 A, elle permet de protéger efficacement des départs en cohérence avec un câblage et des charges compatibles avec ce calibre, tout en conservant une lecture simple et immédiate du rôle du disjoncteur dans le tableau.

Format 2 modules pour une intégration simple sur rail DIN

Ce modèle 2P occupe une largeur de 2 unités de division, ce qui facilite son implantation dans les coffrets et tableaux où l’optimisation de l’espace reste essentielle. Sa profondeur totale de 69 mm favorise une mise en place propre dans les enveloppes modulaires usuelles. Cette compacité permet de construire des rangées lisibles, bien organisées et adaptées à une distribution électrique structurée, tout en gardant une cohérence avec les autres appareillages modulaires de la même famille.

Raccordement souple ou rigide pour une installation plus polyvalente

Le disjoncteur accepte des conducteurs monofilares de 0,75 à 35 mm² et des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement apporte une vraie souplesse au moment du câblage, aussi bien en création qu’en adaptation d’un tableau existant. L’installateur peut ainsi travailler avec différentes sections selon la configuration du départ, la nature du conducteur et les contraintes d’encombrement, sans sortir du cadre d’utilisation prévu par le produit.

Caractéristiques électriques adaptées aux environnements modulaires AC/DC

Ce disjoncteur bipolaire 16A fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Il est prévu pour une fréquence de 50 à 60 Hz et s’inscrit dans une catégorie de surtension 3 avec un degré de pollution 3. Ces données traduisent un appareil pensé pour les environnements de distribution modulaire où la cohérence des caractéristiques d’isolement et de tenue électrique est essentielle pour sécuriser le choix du matériel.

Compatible avec accessoires additionnels pour tableaux évolutifs

La possibilité d’ajouter des dispositifs supplémentaires constitue un avantage important pour les installations évolutives. Ce point permet d’envisager l’enrichissement du disjoncteur avec des accessoires compatibles de la gamme, selon les besoins de signalisation, de commande ou d’extension fonctionnelle du tableau. Pour un projet neuf comme pour une remise à niveau, cette compatibilité facilite la continuité de gamme et l’organisation d’un ensemble de protection modulaire cohérent.

Protection modulaire pensée pour les conditions d’exploitation courantes

Ce modèle présente un indice de protection IP20, une température de fonctionnement de -25 à 55 °C et une puissance dissipée de 5 W. Ces caractéristiques aident à valider son intégration dans un tableau électrique en tenant compte des conditions ambiantes et de l’échauffement global de l’enveloppe. Le fait qu’il protège 2 pôles, sans conducteur neutre à connecter, en fait une solution claire pour les configurations où la coupure et la protection doivent porter sur deux conducteurs actifs.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V10 kA
Nombre de pôles (total)2
Courant nominal16 A
Courbe de déclenchementB
Conducteur neutre à connectionnon
Nombre de pôles protégés2
Largeur en unités de division2
Pouvoir de coupure assigné icn selon EN 60898 à 400 v10 kA
Tension de dimensionnement400 V
Profondeur totale69 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui440 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V15 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V25 kA
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension3
Section du conducteur multifilaire pouvant être raccordée0.75...25 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable0.75...35 mm²
Température ambiante durant le fonctionnement-25...55 °C
Antidéflagrantnon
Puissance dissipée5 W
Product Carbon Footprint (CO2)Estimation Sonepar

Produits de la même série que le produit consulté

Ce disjoncteur bipolaire peut-il être utilisé pour protéger un circuit monophasé ?

Oui, c’est un disjoncteur 2 pôles prévu pour couper et protéger deux conducteurs d’un circuit monophasé, selon le schéma de câblage retenu par l’installation. Vérifiez toujours la compatibilité avec votre tableau et le type de réseau avant montage.

Ce modèle permet-il de couper complètement l’alimentation du circuit ?

Oui, son format bipolaire permet l’ouverture simultanée des deux pôles, ce qui facilite l’isolement du circuit lors des opérations de maintenance ou de dépannage.

Peut-on ajouter des accessoires sur ce disjoncteur ABB S200M ?

Oui, cette série accepte des dispositifs supplémentaires. C’est utile si vous avez besoin d’un contact auxiliaire ou d’un équipement de signalisation, sous réserve de choisir un accessoire compatible avec la série S200M.

Ce disjoncteur est-il adapté à une installation dans un tableau modulaire standard ?

Oui, il est conçu pour le montage sur rail DIN et occupe 2 modules. C’est donc un format classique pour les tableaux de distribution et de protection électrique.

Quelle place faut-il prévoir dans le tableau pour ce disjoncteur ?

Prévoyez 2 modules de largeur. C’est un point important pour vérifier l’encombrement avant remplacement ou ajout dans un coffret existant.

Ce disjoncteur convient-il à un usage en environnement intérieur de tableau électrique ?

Oui, son indice IP20 correspond à une protection de contact adaptée à l’intérieur d’un tableau ou d’un coffret fermé, pas à une exposition directe à l’humidité ou aux intempéries.
