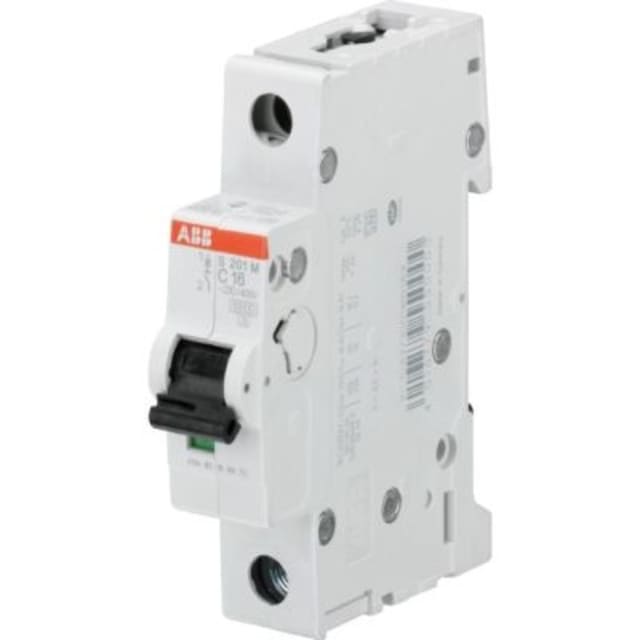

Disjoncteur 1P 2A courbe C 10kA S200M 2CDS271001R0024

Disjoncteur modulaire 1P 2A courbe C pour la protection des départs basse intensité

Ce disjoncteur 1P 2A courbe C de la gamme ABB S200M est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits. Son calibre de 2 A le destine particulièrement aux départs de faible intensité, aux circuits de commande, aux auxiliaires et à certaines applications techniques nécessitant une protection précise et bien dimensionnée dans un tableau électrique.

Pouvoir de coupure élevé pour tableaux tertiaires et applications techniques

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et 6 kA à 400 V, ce disjoncteur répond aux environnements où le niveau de court-circuit présumé impose une protection modulaire renforcée. Il convient ainsi aux installations de distribution électrique exigeant un appareil compact capable d’assurer une coupure rapide tout en restant dans un format 1 module.

Courbe C adaptée aux circuits avec appels de courant modérés

La courbe de déclenchement C permet d’absorber les pointes de courant modérées au démarrage, ce qui en fait un choix pertinent pour des circuits alimentant notamment certains équipements de commande, petits automatismes, transformateurs de commande ou charges présentant un appel transitoire supérieur à un usage purement résistif. Ce profil de déclenchement aide à limiter les coupures intempestives tout en maintenant la protection attendue.

Protection thermique et magnétique dans un format compact rail DIN

Ce modèle intègre les deux fonctions essentielles d’un disjoncteur modulaire : un déclenchement temporisé thermique contre les surcharges et un déclenchement électromécanique contre les courts-circuits. Sa largeur de 1 unité de division facilite son intégration dans les coffrets et tableaux, tandis que sa profondeur totale de 69 mm reste adaptée aux architectures modulaires courantes sur rail DIN.

Raccordement souple pour conducteurs rigides et souples

Ce disjoncteur accepte une plage de raccordement étendue, de 0,75 à 35 mm² en conducteur monofilaire et de 0,75 à 25 mm² en conducteur multifilaire. Cette polyvalence simplifie son intégration aussi bien lors d’une création de tableau que lors d’une modification d’installation. L’absence de neutre à raccorder confirme sa conception unipolaire dédiée à la protection d’un seul pôle protégé.

Caractéristiques électriques adaptées aux environnements de distribution

Prévu pour une tension de dimensionnement de 230 V, avec type de tension AC/DC, ce disjoncteur présente également une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, un point important pour mieux maîtriser les contraintes subies par les équipements en aval dans un ensemble de protection et de distribution.

Utilisation en tableau électrique avec possibilités d’extension

Issu de la série S200M System pro M compact, ce disjoncteur peut recevoir des dispositifs supplémentaires compatibles selon la configuration du tableau. Il constitue ainsi une solution intéressante lorsqu’une installation doit rester évolutive, avec des besoins de signalisation, de contact auxiliaire ou d’adaptation fonctionnelle autour du départ protégé.

Choix pertinent pour installations fonctionnant dans des conditions étendues

Son indice de protection IP20, sa catégorie de surtension 3, son degré de pollution 3 et sa plage de fonctionnement de -25 à +55 °C en font un appareil pensé pour une intégration en enveloppe de distribution dans des conditions d’exploitation variées. Sa puissance dissipée de 1,8 W reste à prendre en compte lors du dimensionnement thermique du coffret, notamment dans les tableaux compacts ou fortement équipés.
