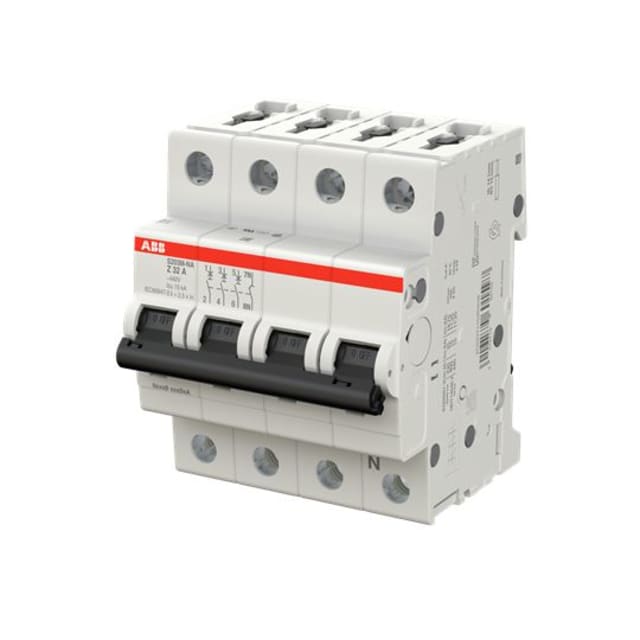

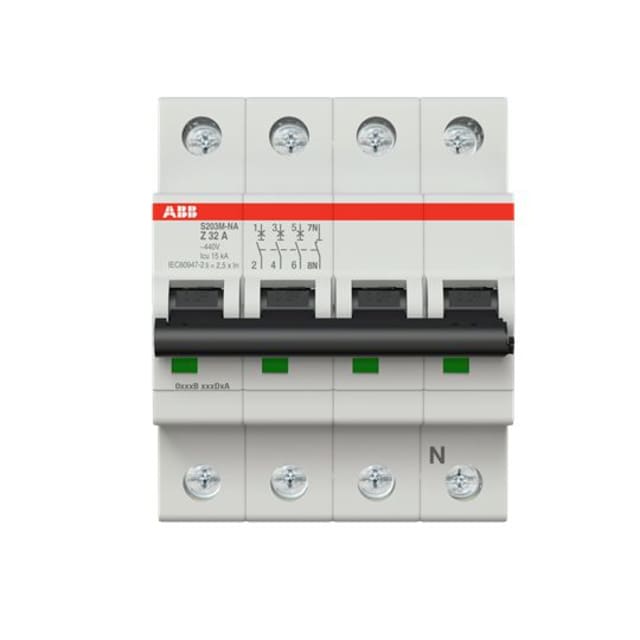

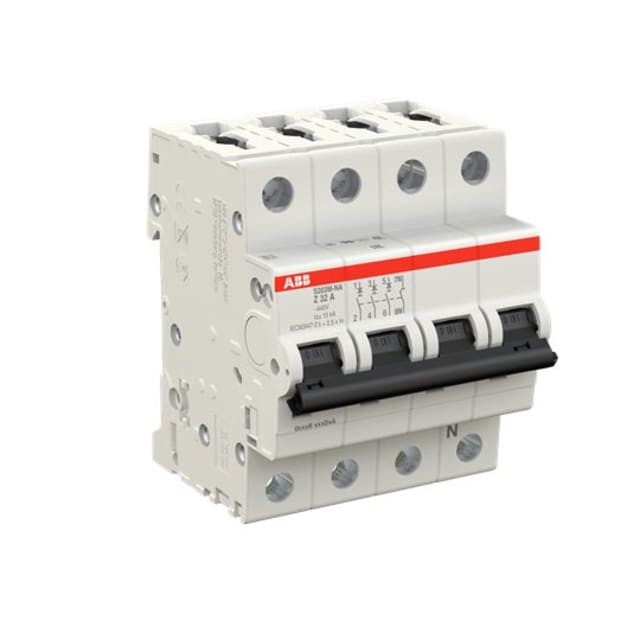

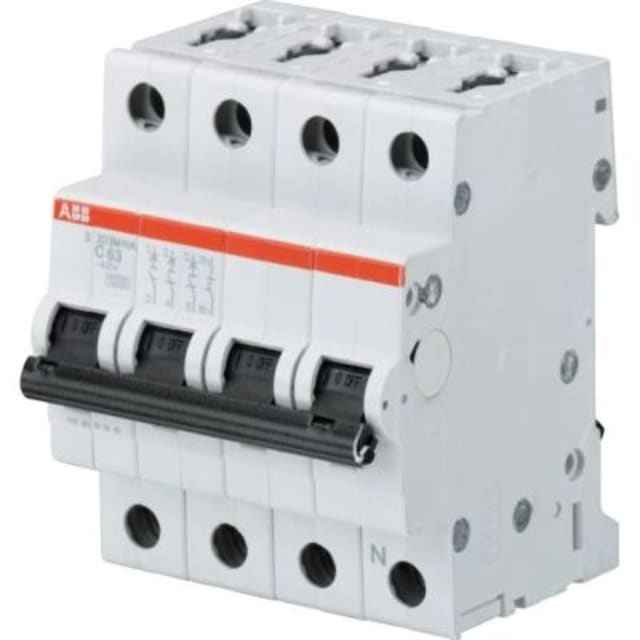

Disjoncteur 3P+N 32A courbe Z 10kA S200M 2CDS273103R0538

Disjoncteur modulaire 3P+N 32A courbe Z pour protections exigeantes

Ce disjoncteur modulaire 3P+N 32A de la série S200M est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa courbe de déclenchement Z le destine aux applications nécessitant une sensibilité élevée au déclenchement magnétique, notamment lorsque la protection de charges particulières ou de circuits à faible courant d’appel est recherchée. En version quadripolaire avec neutre raccordé, il s’intègre dans les installations triphasées avec neutre tout en conservant un format compact de 4 modules.

Pouvoir de coupure élevé pour une intégration en tableau

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond aux besoins des installations où un niveau de coupure renforcé est attendu. Les valeurs Icu annoncées jusqu’à 25 kA à 230 V et 15 kA à 400 V selon IEC 60947-2 apportent une lecture claire de son positionnement pour des environnements techniques plus exigeants. Cette capacité en fait un choix pertinent pour les tableaux de protection et de distribution demandant une tenue adaptée aux contraintes de court-circuit.

Configuration 3 pôles protégés plus neutre raccordé

La conception 3P+N permet de protéger trois pôles tout en disposant d’un neutre à connexion dédiée. Cette architecture est particulièrement adaptée aux réseaux triphasés avec neutre, lorsque la lisibilité du câblage, la continuité de distribution et l’encombrement maîtrisé dans le coffret sont des critères importants. Le produit occupe 4 unités de division, ce qui facilite son implantation sur rail dans les rangées de tableau où chaque module compte.

Courbe Z adaptée aux circuits sensibles et spécifiques

La courbe Z se distingue par un seuil de déclenchement magnétique bas, utile pour des circuits nécessitant une protection très réactive face aux défauts. Ce type de déclenchement convient lorsque l’objectif est de limiter rapidement les effets d’un court-circuit sur des équipements sensibles ou sur des départs dont les caractéristiques imposent une sélection rigoureuse du calibre et de la courbe. Le calibre nominal de 32 A permet de l’employer sur des lignes où cette intensité est requise, tout en conservant un comportement de protection précis.

Compatibilité électrique et tenue en service

Ce modèle fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa fréquence de service de 50 à 60 Hz permet une intégration simple dans la plupart des distributions standards. La catégorie de surtension 3 et le degré de pollution 3 confirment son adéquation à une installation en tableau dans des environnements techniques courants, avec un indice de protection IP20 au niveau de l’appareil.

Raccordement pratique et encombrement maîtrisé

Le disjoncteur accepte des conducteurs monofilaires de 0,75 à 35 mm² et des conducteurs multifilaires de 0,75 à 25 mm², ce qui apporte de la souplesse au moment du câblage. Sa profondeur totale de 69 mm favorise l’intégration dans de nombreux coffrets et tableaux modulaires. Cette plage de raccordement permet d’adapter le produit aussi bien à des départs de puissance qu’à des configurations nécessitant une mise en œuvre propre et structurée dans l’enveloppe.

Utilisation durable en environnement technique

Prévu pour une température ambiante de fonctionnement de -25 à +55 °C, ce disjoncteur convient aux installations soumises à des variations thermiques importantes. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui constitue un point clé dans le choix d’une protection modulaire performante. La puissance dissipée de 14,4 W est également une donnée utile pour anticiper l’échauffement dans les tableaux à forte densité d’appareillage.

Un choix pertinent pour tableau de distribution triphasé

Ce disjoncteur quadripolaire 32A courbe Z 10kA de la gamme S200M répond aux besoins des professionnels recherchant une protection modulaire triphasée avec neutre, un haut pouvoir de coupure et une courbe de déclenchement spécifique. Il convient particulièrement aux tableaux où la sélectivité du choix technique, la compacité et l’adaptation aux circuits sensibles priment sur une approche standard. Son positionnement en disjoncteur modulaire 4P en fait une solution cohérente pour les ensembles de protection et de distribution électrique demandant précision et cohérence de configuration.
