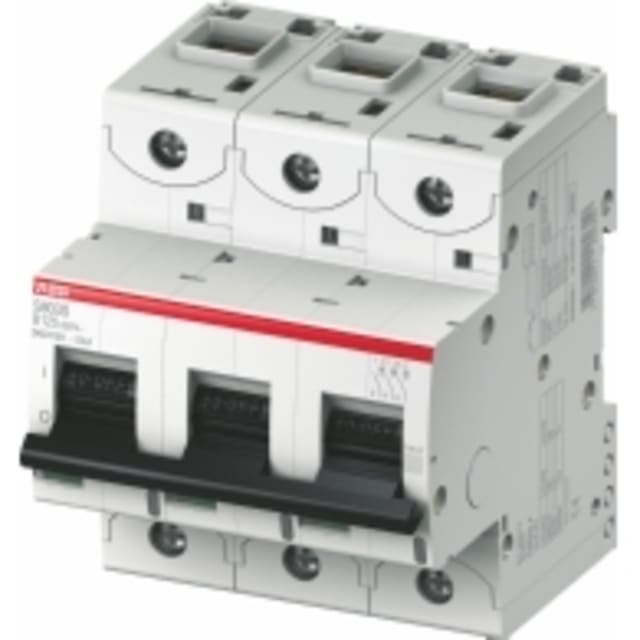

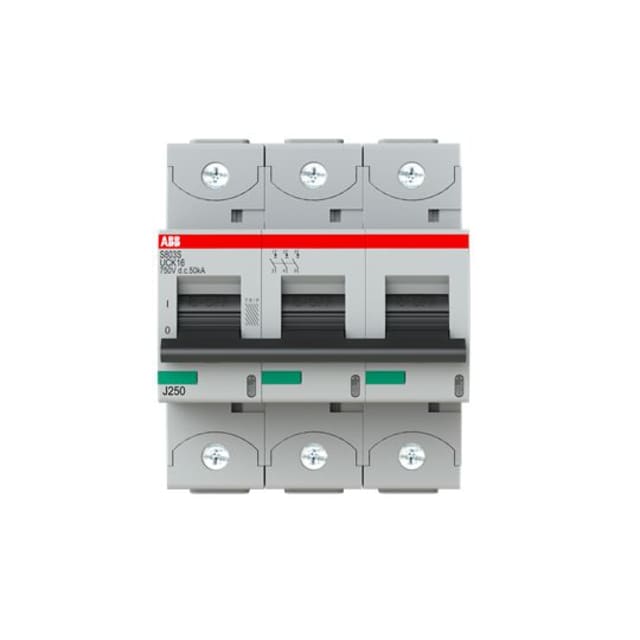

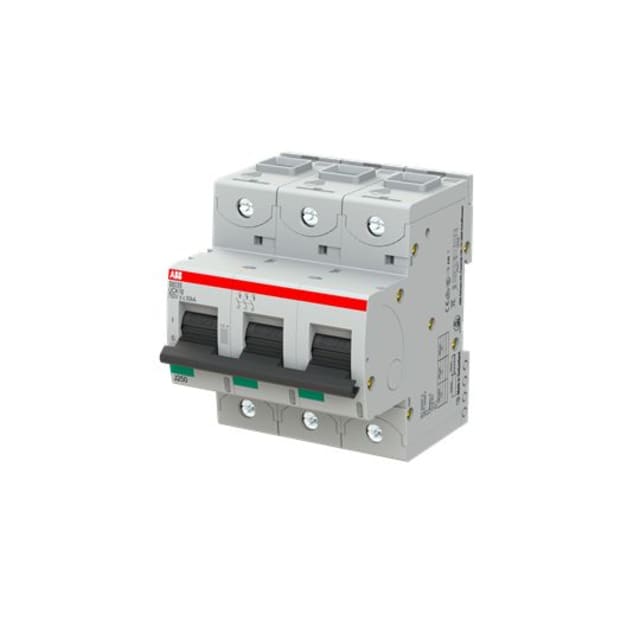

Disjoncteur DC 3P 16A 50kA courbe UCK 2CCS863001R1467

Disjoncteur DC 3P 16A conçu pour les circuits continus exigeants

Ce disjoncteur DC tripolaire 16 A de la série S800S est conçu pour la protection des installations en courant continu nécessitant un appareil modulaire capable d’absorber des niveaux de court-circuit très élevés. Sa configuration 3 pôles protégés convient aux architectures de distribution DC où la coupure simultanée des conducteurs actifs est recherchée, avec un pouvoir de coupure de 50 kA et une tension de dimensionnement de 750 V en courant continu.

Pouvoir de coupure élevé pour une protection renforcée des tableaux DC

Avec un pouvoir de coupure assigné de 50 kA, ce disjoncteur modulaire répond aux applications où la continuité de service doit s’accompagner d’un niveau de protection élevé contre les défauts francs. Cette capacité de coupure importante aide à sécuriser les départs sensibles, les coffrets de distribution et les ensembles techniques alimentés en DC, tout en apportant une réponse adaptée aux environnements où l’énergie de défaut potentielle ne peut pas être négligée.

Configuration tripolaire 16 A adaptée aux départs de distribution

Son calibre nominal de 16 A permet de protéger efficacement des lignes ou départs en courant continu nécessitant un réglage simple et clairement identifié. Le format 3P protège les 3 pôles sans neutre raccordable, ce qui le rend pertinent pour des montages spécifiques en distribution technique. La largeur de 4,5 modules facilite son intégration dans un tableau tout en conservant un encombrement cohérent avec les appareillages de protection haute performance.

Déclenchement UCK et comportement pensé pour le courant continu

Ce modèle utilise une courbe de déclenchement UCK, prévue pour des usages où les caractéristiques du courant continu imposent un comportement différent d’un disjoncteur standard destiné au courant alternatif. Dans une installation DC, la coupure de l’arc et la tenue électrique sont des points déterminants : ce disjoncteur a été développé pour répondre à ces contraintes avec une tension d’isolement de 1000 V, une tenue aux chocs de 8 kV et une fréquence nominale de 0 Hz, en cohérence avec son emploi en courant continu.

Raccordement de forte section pour intégration en coffret et armoire

Le raccordement accepte des conducteurs monofilares de 0 à 50 mm² et des conducteurs multifilaires de 0 à 70 mm². Cette plage étendue apporte de la souplesse lors du câblage, aussi bien pour des départs de puissance que pour des montages en coffret ou en armoire nécessitant une section adaptée au courant, à la longueur de ligne et aux conditions d’installation. Sa profondeur totale de 82,5 mm est à prendre en compte pour les implantations compactes.

Installation modulaire avec possibilité d’accessoires complémentaires

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui permet d’envisager une adaptation plus fine à l’environnement de commande, de signalisation ou d’exploitation du tableau. Son indice de protection IP20 correspond à un usage dans une enveloppe adaptée, et son degré de pollution 2 s’inscrit dans les conditions classiques d’intégration en matériel de distribution. C’est un choix pertinent pour les professionnels recherchant un disjoncteur modulaire DC tripolaire à forte capacité de coupure dans une gamme technique reconnue.

Caractéristiques utiles pour l’exploitation en environnement technique

Ce modèle fonctionne dans une plage de température ambiante de -25 à 60 °C, ce qui facilite son emploi dans de nombreuses configurations d’exploitation. Sa classe de limitation énergétique 3 contribue à mieux contenir les effets thermiques et dynamiques liés à un défaut, tandis que sa puissance dissipée de 9,3 W doit être prise en compte dans le dimensionnement thermique du tableau. Pour un projet de protection et distribution électrique en courant continu, ce disjoncteur 3P 16A 50kA de la série S800S apporte ainsi une réponse précise, lisible et adaptée aux installations techniques à fortes contraintes.
