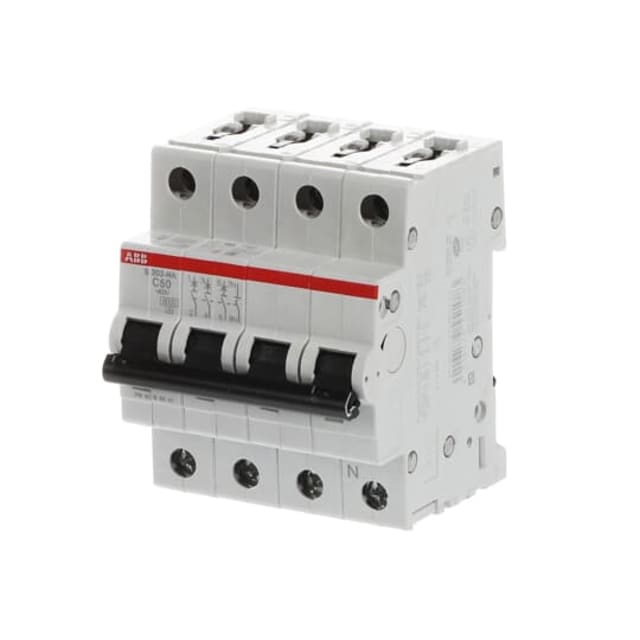

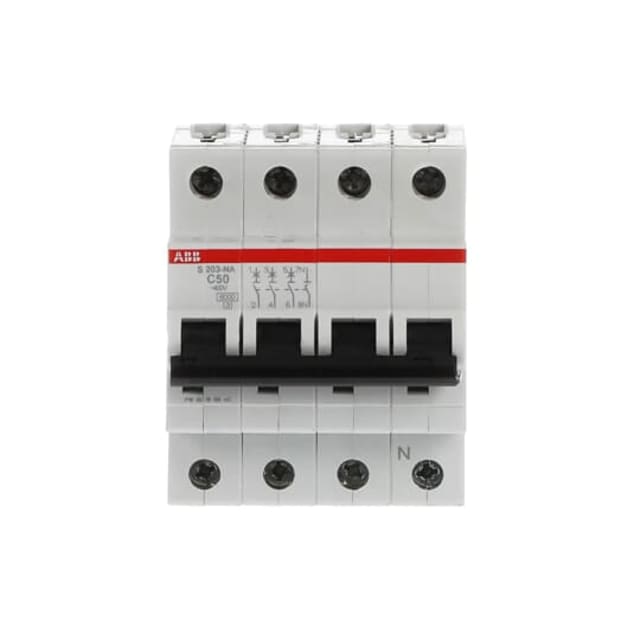

Disjoncteur 3P+N 50A courbe C 6kA 2CDS253103R0504

Disjoncteur modulaire 3P+N 50A pour protection des circuits triphases

Ce disjoncteur 3P+N 50A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations de distribution électrique. Avec ses 3 pôles protégés et son neutre raccordé, il convient parfaitement aux tableaux triphasés nécessitant une coupure coordonnée et une intégration propre sur rail DIN. Son format modulaire en 4 unités facilite son implantation dans les coffrets et armoires électriques sans compromis sur la lisibilité du câblage.

Courbe C 50A : une protection adaptée aux usages techniques courants

Avec un courant nominal de 50 A et une courbe de déclenchement C, ce disjoncteur est particulièrement adapté aux circuits présentant des appels de courant modérés au démarrage. Il répond bien aux besoins de protection de lignes d’alimentation, d’équipements techniques, de petits départs moteurs compatibles avec ce type de courbe, ou encore de circuits triphasés en environnement tertiaire et industriel léger. Cette configuration permet de combiner continuité d’exploitation et protection efficace contre les défauts électriques usuels.

Pouvoir de coupure 6 kA en usage modulaire

Son pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V comme à 400 V en fait une solution pertinente pour de nombreuses applications en distribution modulaire. Il dispose également d’un pouvoir de coupure Icu allant jusqu’à 10 kA à 400 V selon IEC 60947-2, ce qui apporte une lecture claire de ses performances dans des environnements techniques où la coordination des protections doit être prise en compte avec précision. Cette double lecture normative aide à sélectionner le bon appareil selon le niveau d’exigence du tableau.

Configuration 3 poles proteges plus neutre raccorde

La présence de 3 pôles protégés avec neutre à connexion permet une utilisation sur réseaux triphasés avec neutre, tout en conservant une architecture de tableau cohérente et facile à maintenir. Cette version est particulièrement intéressante lorsque le neutre doit être distribué dans le même appareil pour gagner en compacité et simplifier l’organisation des départs. La position dédiée au neutre et la largeur de 4 modules participent à une installation nette et rationnelle dans les ensembles de protection et de distribution.

Installation en tableau simple a integrer et a raccorder

Ce modèle est prévu pour un montage en tableau avec une profondeur totale de 69 mm. Il accepte des sections de conducteurs souples de 0,75 à 25 mm² et des conducteurs rigides jusqu’à 35 mm², ce qui permet de couvrir un large éventail de configurations de câblage. Cette plage de raccordement est utile aussi bien en rénovation qu’en réalisation neuve, notamment lorsque plusieurs types de conducteurs coexistent dans le coffret. La compatibilité avec des dispositifs supplémentaires permet aussi d’envisager des montages évolutifs selon les besoins de signalisation ou d’auxiliaires.

Tenue electrique et environnement d’exploitation maitrisés

Ce disjoncteur fonctionne en AC/DC, sous une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3, son degré de pollution 3 et sa classe de limitation énergétique 3 en font un appareil adapté aux environnements de distribution où la maîtrise des contraintes électriques est essentielle. Il est prévu pour fonctionner entre -25 et +55 °C, ce qui facilite son intégration dans des installations techniques soumises à des variations de température.

Un choix pertinent pour tableaux de protection et distribution electrique

Dans un tableau, ce disjoncteur modulaire 3P+N 50A constitue une solution bien adaptée pour protéger un départ triphasé avec neutre lorsque l’on recherche un appareil compact, lisible et dimensionné pour des intensités soutenues. Son indice de protection IP20 répond à un usage en enveloppe, et sa puissance dissipée de 13 W doit être prise en compte dans les études de répartition thermique du coffret. C’est un produit particulièrement intéressant pour les intégrateurs, installateurs et mainteneurs qui ont besoin d’un disjoncteur modulaire triphasé 50A courbe C facile à intégrer dans une logique de distribution structurée.
