ABB

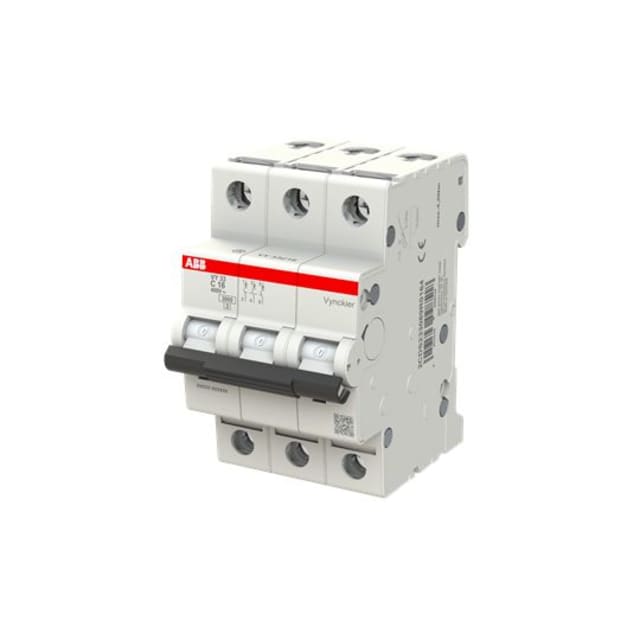

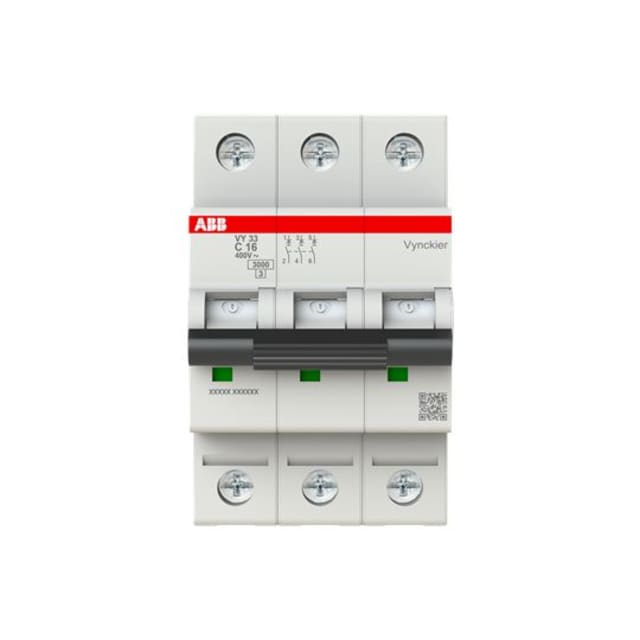

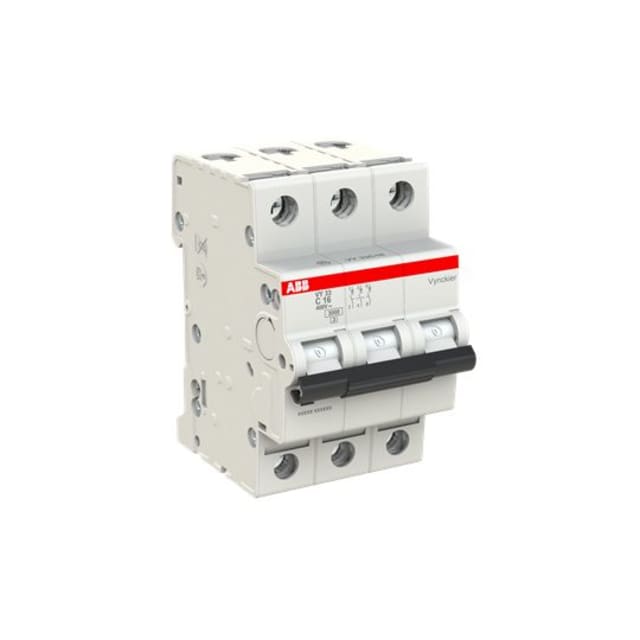

Disjoncteur triphasé 16A courbe C 3kA VY30 2CDS233089R0164

Marque : ABB EAN : 4053546098518 SKU : 7675936 Réf. fabricant : 2CDS233089R0164

Disjoncteur triphasé 16 A courbe C, 3 kA, 3 pôles, 400 V, format 3 modules. Idéal pour la protection des circuits triphasés en tableaux de distribution électrique.

26.25€ HTVA

Par 1 pièce

22 en stock

22 en stock

Quantité Prix HTVA Remise
0-2 26.25€ 0%
3-5 25.73€ 2%
6-10 25.46€ 3%
11+ 25.20€ 4%

Variantes du produit

Référence Produit Nombre de pôles (total) Courant nominal Conducteur neutre à connection Disponibilité Prix HTVA
7675936 Réf. 7675936 Disjoncteur triphasé 16A courbe C 3kA VY30 2CDS233089R0164 Modèle sélectionné
Nombre de pôles (total)
3
Courant nominal
16 A
Conducteur neutre à connection
non
3 16 A non En stock 26.25€ HTVA par 1 pièce En stock
7675925 Réf. 7675925 Disjoncteur bipolaire 16A courbe C 3kA VY30 2CDS232089R0164
Nombre de pôles (total)
2
Courant nominal
16 A
Conducteur neutre à connection
non
2 16 A non En stock 6.44€ HTVA par 1 pièce En stock
7675934 Réf. 7675934 Disjoncteur triphasé VY30 3kA courbe C 6A 2CDS233089R0064
Nombre de pôles (total)
3
Courant nominal
6 A
Conducteur neutre à connection
non
3 6 A non En stock 30.25€ HTVA par 1 pièce En stock
7675935 Réf. 7675935 Disjoncteur tripolaire courbe C 10A 3kA VY30 2CDS233089R0104
Nombre de pôles (total)
3
Courant nominal
10 A
Conducteur neutre à connection
non
3 10 A non Sur commande 29.82€ HTVA par 1 pièce Sur commande
7675937 Réf. 7675937 Disjoncteur triphasé 20A courbe C 3kA VY30 3P
Nombre de pôles (total)
3
Courant nominal
20 A
Conducteur neutre à connection
non
3 20 A non En stock 26.25€ HTVA par 1 pièce En stock
7675938 Réf. 7675938 Disjoncteur tripolaire 25A courbe C 3kA 2CDS233089R0254
Nombre de pôles (total)
3
Courant nominal
25 A
Conducteur neutre à connection
non
3 25 A non En stock 26.76€ HTVA par 1 pièce En stock
7675939 Réf. 7675939 Disjoncteur tripolaire 32A courbe C 3kA VY30 2CDS233089R0324
Nombre de pôles (total)
3
Courant nominal
32 A
Conducteur neutre à connection
non
3 32 A non En stock 27.53€ HTVA par 1 pièce En stock
7675940 Réf. 7675940 Disjoncteur tripolaire courbe C 40A 3kA 2CDS233089R0404
Nombre de pôles (total)
3
Courant nominal
40 A
Conducteur neutre à connection
non
3 40 A non En stock 35.14€ HTVA par 1 pièce En stock
7675941 Réf. 7675941 Disjoncteur tripolaire courbe C 50A 3kA 2CDS233089R0504
Nombre de pôles (total)
3
Courant nominal
50 A
Conducteur neutre à connection
non
3 50 A non En stock 46.37€ HTVA par 1 pièce En stock
7675942 Réf. 7675942 Disjoncteur tripolaire courbe C 63A 3kA 2CDS233089R0634
Nombre de pôles (total)
3
Courant nominal
63 A
Conducteur neutre à connection
non
3 63 A non En stock 54.38€ HTVA par 1 pièce En stock
7675947 Réf. 7675947 Disjoncteur 3P+N courbe C 16A 3kA VY30 2CDS233189R0164
Nombre de pôles (total)
4
Courant nominal
16 A
Conducteur neutre à connection
oui
4 16 A oui En stock 33.66€ HTVA par 1 pièce En stock

Disjoncteur triphasé 16A courbe C pour la protection des départs 400 V

Ce disjoncteur triphasé 16 A courbe C est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Son exécution 3 pôles en fait une solution adaptée aux départs triphasés sans neutre, notamment pour l’alimentation de petits équipements, de circuits moteurs faiblement sollicités ou de lignes techniques en courant alternatif jusqu’à 400 V.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient aux circuits qui présentent un courant d’appel modéré au démarrage. Elle permet de protéger l’installation tout en évitant les déclenchements intempestifs sur des usages plus exigeants qu’un simple circuit résistif. En 16 A, ce modèle s’intègre naturellement dans les applications tertiaires et résidentielles nécessitant une protection modulaire tripolaire compacte et lisible au tableau.

Pouvoir de coupure 3 kA et limitation d’énergie pour une protection modulaire ciblée

Avec un pouvoir de coupure de 3 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur est destiné aux installations où le niveau de court-circuit attendu correspond à cette capacité. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer lors d’un défaut, ce qui participe à la protection du circuit en aval et à une meilleure maîtrise des contraintes électriques sur l’installation.

Format 3 modules sur rail DIN pour une intégration simple en coffret

Sa largeur de 3 modules et sa profondeur totale de 69 mm facilitent son implantation dans les tableaux et coffrets modulaires. Le montage sur rail DIN permet une mise en place rapide dans les ensembles de protection et de distribution. Cette configuration tripolaire protège les 3 pôles et répond aux besoins de câblage d’une distribution équilibrée, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV.

Raccordement souple ou rigide jusqu’à 35 mm²

Ce disjoncteur accepte aussi bien les conducteurs monofilares que multifilaires de 0,75 à 35 mm², ce qui apporte de la souplesse au moment du câblage en tableau. Cette plage de raccordement permet de l’utiliser aussi bien sur de petites sections en départ terminal que sur des liaisons de section plus importante, selon les contraintes de l’installation et le dimensionnement retenu.

Fonctionnement en courant alternatif et environnement d’usage en tableau

Prévu pour une alimentation AC en 50 à 60 Hz, ce modèle est destiné à une utilisation en environnement de tableau avec un indice de protection IP20. Il peut fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui le rend compatible avec de nombreuses configurations d’installation intérieure. Sa catégorie de surtension 3 et son degré de pollution 3 correspondent à un usage dans les ensembles de distribution électrique usuels.

Un disjoncteur modulaire 3P pertinent pour les tableaux résidentiels et tertiaires

Ce disjoncteur modulaire triphasé 16A courbe C 3kA constitue un choix cohérent pour protéger un départ triphasé lorsque l’on recherche un appareil compact, en 3 pôles protégés, compatible avec l’ajout de dispositifs supplémentaires. Il répond aux besoins de protection des tableaux de distribution électrique en associant calibre 16 A, format modulaire et caractéristiques adaptées aux circuits triphasés courants.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V3 kA
Nombre de pôles (total)3
Courant nominal16 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés3
Largeur en unités de division3
Pouvoir de coupure assigné icn selon EN 60898 à 400 v3 kA
Tension de dimensionnement400 V
Profondeur totale69 mm
Type de tensionAC
Tension d'isolement de mesure Ui440 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V3 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V3 kA
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension3
Section du conducteur multifilaire pouvant être raccordée0.75...35 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable0.75...35 mm²
Température ambiante durant le fonctionnement-25...55 °C
Antidéflagrantnon
Product Carbon Footprint (CO2)Estimation Sonepar

Produits de la même marque dans la catégorie la plus précise

Ce disjoncteur triphasé 16A courbe C est-il prévu pour une installation sur rail DIN dans un tableau ?

Oui. Ce modèle est un disjoncteur modulaire 3 pôles destiné au montage en tableau sur rail DIN, avec une largeur de 3 modules. Il convient donc à une intégration standard dans un coffret de distribution.

Peut-on l’utiliser pour protéger une ligne triphasée sans neutre ?

Oui. La fiche produit indique 3 pôles protégés et aucun conducteur neutre à connexion, ce qui correspond à une protection de ligne triphasée sans neutre raccordé sur l’appareil.

Les conducteurs rigides et souples sont-ils compatibles avec ce disjoncteur ?

Oui. Les sections raccordables indiquées vont de 0,75 à 35 mm² pour conducteur monofilaire et de 0,75 à 35 mm² pour conducteur multifilaire. Il faut toutefois respecter les règles de câblage et de serrage du fabricant.

Dans quel type de tableau électrique ce disjoncteur est-il le plus adapté ?

Il est adapté aux tableaux de distribution et aux protections de départs triphasés dans des installations basse tension, lorsque l’on recherche une protection modulaire compacte en 3 pôles.

Ce disjoncteur peut-il recevoir des accessoires ou modules complémentaires ?

Oui, la fiche indique que des dispositifs supplémentaires sont possibles. En pratique, il faut vérifier la compatibilité exacte des accessoires avec cette référence précise avant achat.
