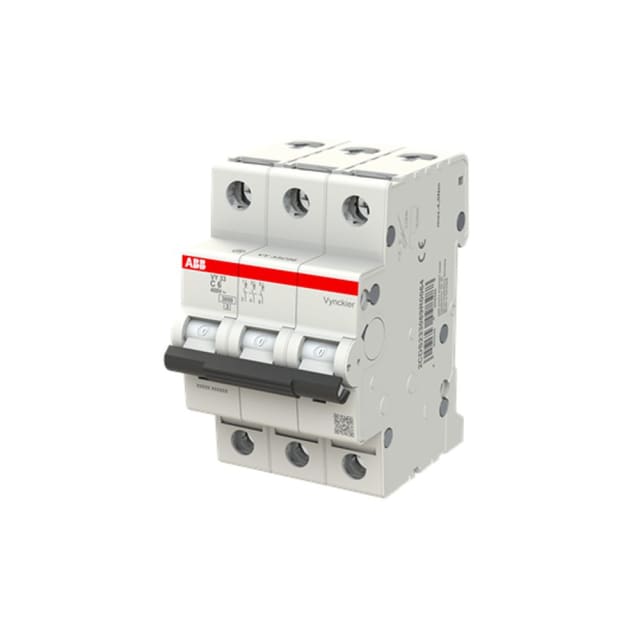

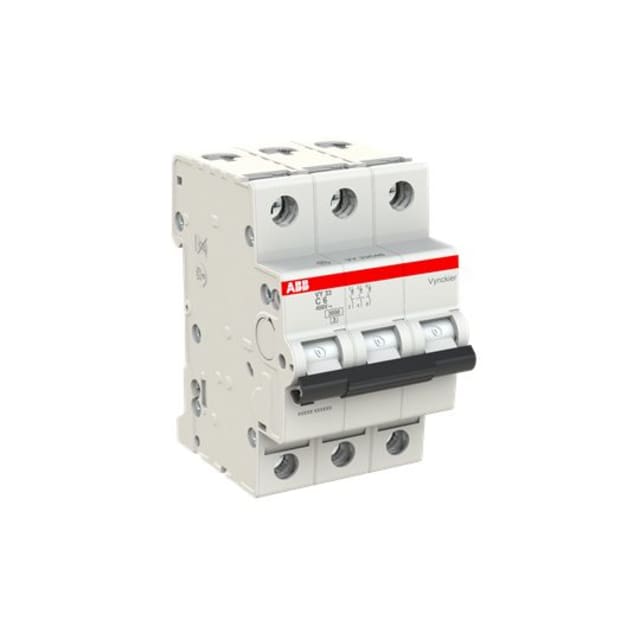

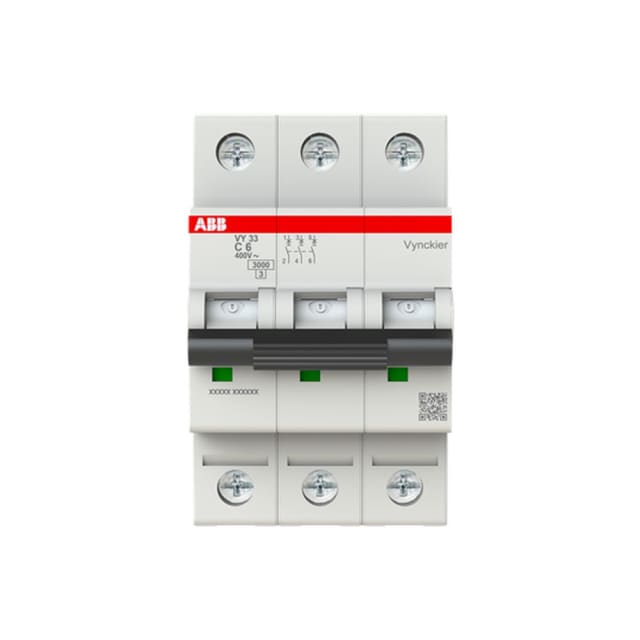

Disjoncteur triphasé VY30 3kA courbe C 6A 2CDS233089R0064

Disjoncteur triphasé 6 A pour protection modulaire de départs

Ce disjoncteur triphasé courbe C 6 A est conçu pour la protection des circuits en courant alternatif dans les tableaux de distribution. Sa configuration 3 pôles permet de couper et protéger simultanément les trois phases, ce qui le rend adapté aux départs triphasés nécessitant une protection thermique et magnétique cohérente sur l’ensemble du circuit. Son calibre 6 A convient particulièrement aux lignes de faible intensité, aux petits équipements triphasés et à certains circuits de commande ou d’alimentation technique.

Courbe C adaptée aux usages électriques courants avec appel de courant modéré

La courbe de déclenchement C offre un bon compromis pour les installations où des pointes de courant au démarrage peuvent apparaître sans relever d’applications fortement inductives. Elle est donc pertinente pour de nombreux usages en bâtiment et en environnement tertiaire, lorsque l’on recherche une protection modulaire capable de supporter les appels de courant usuels tout en assurant une coupure en cas de surcharge ou de court-circuit.

Pouvoir de coupure 3 kA et tenue électrique adaptée aux tableaux standards

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ce modèle répond aux besoins des installations où le niveau de court-circuit présumé reste compatible avec cette valeur. Il présente également un pouvoir de coupure Icu de 3 kA selon IEC 60947-2. Sa tension de dimensionnement de 400 V, sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV participent à une intégration sûre dans les ensembles de distribution basse tension adaptés à ces caractéristiques.

Format tripolaire compact pour rail DIN et encombrement maîtrisé

Ce disjoncteur modulaire occupe 3 unités de division, soit un format cohérent avec sa conception tripolaire. Sa profondeur totale de 69 mm facilite son implantation dans de nombreux coffrets et tableaux électriques. Ce gabarit est intéressant pour conserver une implantation propre, lisible et rationnelle, notamment lorsque plusieurs protections doivent être alignées dans un espace limité.

Raccordement souple ou rigide pour une mise en œuvre pratique

Le raccordement accepte aussi bien des conducteurs monofilares que multifilaires de 0,75 à 35 mm². Cette plage de section apporte de la souplesse au moment du câblage, que ce soit en création de tableau, en extension d’installation ou en remplacement d’un appareillage existant. L’absence de neutre raccordé confirme qu’il s’agit bien d’un disjoncteur 3P destiné à la protection des trois phases uniquement.

Usage en environnement AC avec fonctionnement sur une large plage de température

Prévu pour une alimentation en courant alternatif 50 à 60 Hz, ce disjoncteur fonctionne dans une plage de température ambiante de -25 à +55 °C. Cette caractéristique permet son utilisation dans des conditions d’exploitation variées, sous réserve de respecter les règles de dimensionnement et d’installation du tableau. Son indice de protection IP20 correspond à un usage intégré dans une enveloppe adaptée, comme c’est le cas dans une distribution modulaire classique.

Un choix pertinent pour tableau de protection et distribution triphasée

Ce disjoncteur modulaire triphasé 6 A réunit les caractéristiques attendues pour protéger un circuit triphasé avec un encombrement contenu, une courbe C polyvalente et une compatibilité avec des accessoires complémentaires. Il convient aux applications de protection et de distribution électrique où l’on recherche un appareil 3P clair à identifier, simple à intégrer dans un tableau et techniquement cohérent pour des départs triphasés de faible intensité.
