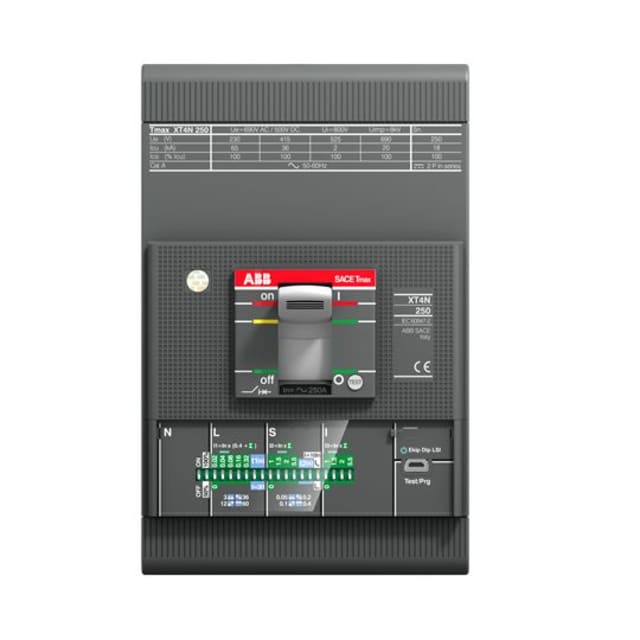

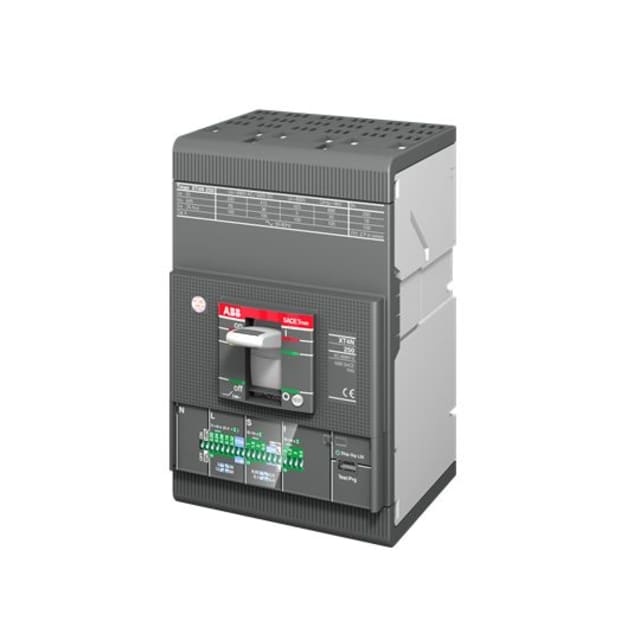

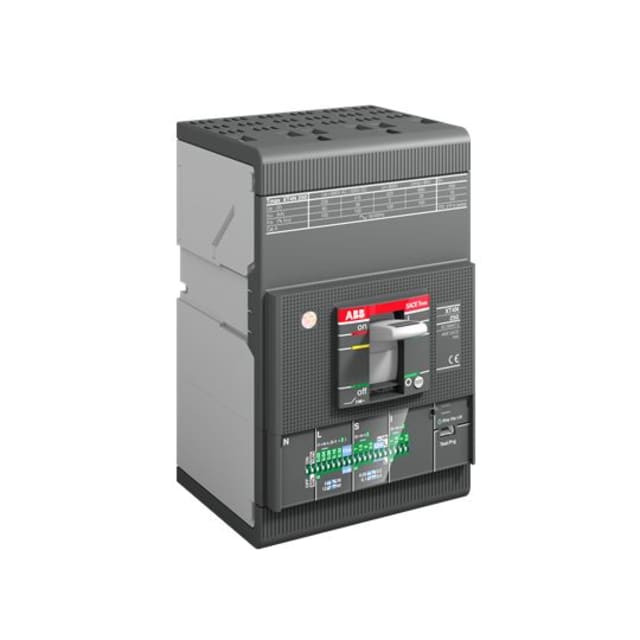

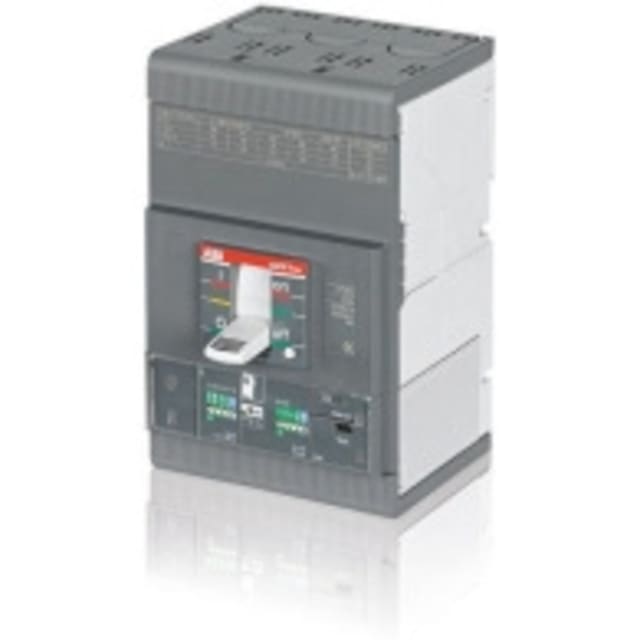

Disjoncteur boîtier moulé XT4 250A 3P 36kA 1SDA068136R1

Disjoncteur boîtier moulé tripolaire 250 A pour la protection de distribution

Ce disjoncteur boîtier moulé ABB série Tmax XT est conçu pour la protection et la coupure de circuits triphasés jusqu’à 250 A. En version 3 pôles, il répond aux besoins des tableaux de distribution et des installations où une protection compacte, claire à exploiter et adaptée aux intensités élevées est recherchée. Son pouvoir de coupure de 36 kA à 400 V permet de l’intégrer sur des départs où la tenue au court-circuit constitue un critère déterminant.

Unité de protection Ekip LSI pour un réglage plus précis

L’appareil est livré complet avec son unité de protection électronique Ekip LSI. Cette configuration permet d’agir sur les fonctions de surcharge et de court-circuit avec une plage de réglage de surcharge de 100 à 250 A, ainsi qu’un réglage du déclenchement de court-circuit de 250 à 2500 A. Pour l’installateur ou l’exploitant, cela facilite l’adaptation du disjoncteur au départ protégé, limite les déclenchements inadaptés et améliore la sélectivité dans les ensembles de distribution basse tension.

Format fixe à encastrer avec raccordement avant par boulons

Ce modèle est un appareil fixe à encastrer avec technique d’insertion définitive. Il dispose de raccordements avant et d’un branchement principal par boulons, une configuration appréciée pour obtenir une connexion mécanique robuste et bien maintenue dans les coffrets et armoires. La commande par manette offre une lecture immédiate de la position de l’appareil et une manœuvre simple lors des opérations de mise en service, d’isolement ou de maintenance.

Compatibilité avec des réseaux jusqu’à 690 V

Avec une tension assignée de 220 à 690 V, ce disjoncteur boîtier moulé XT4 couvre de nombreuses applications de distribution électrique. Son calibre 250 A le destine aux départs de puissance, aux alimentations d’armoires, aux tableaux divisionnaires de forte intensité et aux circuits nécessitant une protection tripolaire dimensionnée pour des charges importantes. Son exécution 3P convient particulièrement aux réseaux triphasés sans exigence de coupure du neutre par l’appareil.

Intégration en tableau avec encombrement maîtrisé

La gamme Tmax XT est pensée pour l’intégration en tableau avec une architecture claire et technique. Ce disjoncteur présente une disposition des raccordements en face avant, utile pour simplifier le câblage et la lisibilité en façade d’armoire. Il n’est pas prévu pour un montage direct sur profilé chapeau en standard, mais une solution de montage sur rail peut être envisagée en option selon l’environnement d’installation et les accessoires retenus.

Configuration sobre, prête à compléter selon le besoin

Dans cette version, l’appareil est fourni sans contacts auxiliaires intégrés, sans signalisation de déclenchement embarquée, sans déclencheur à minimum de tension et sans motorisation intégrée. Cette configuration permet de partir d’une base fonctionnelle dédiée à la protection, puis d’ajouter uniquement les options utiles au projet. Un entraînement moteur peut notamment être prévu en option pour répondre à des besoins de commande à distance ou d’automatisation de manœuvre.

Protection adaptée aux environnements de distribution technique

Avec un indice de protection IP20 et une puissance dissipée de 16,4 W, ce disjoncteur est destiné à être installé dans un ensemble approprié de type tableau, coffret ou armoire. L’absence de protection différentielle intégrée ou de protection de mise à la terre confirme son positionnement comme disjoncteur de puissance pour fonctions de coupure et de protection contre surcharge et court-circuit. Il constitue ainsi une solution pertinente pour les professionnels recherchant un disjoncteur tripolaire 250 A de la série ABB Tmax XT pour la distribution électrique technique.
