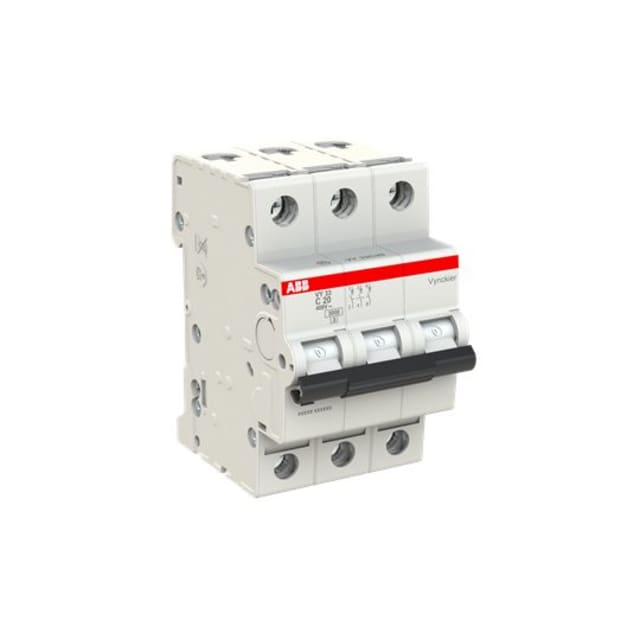

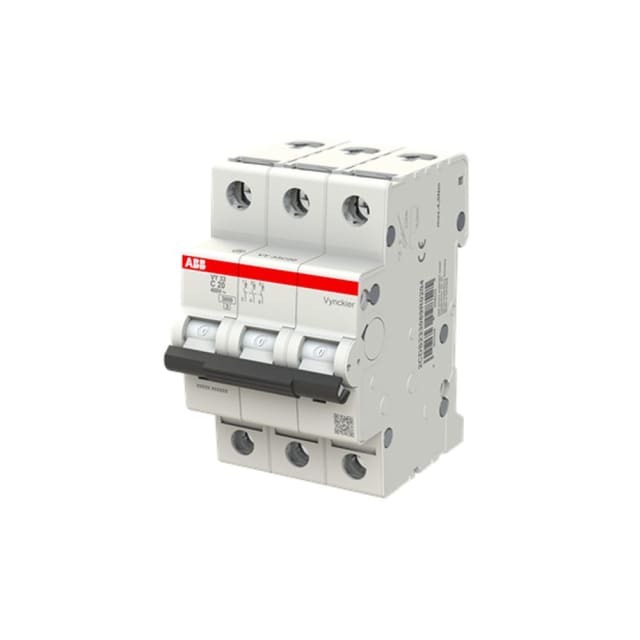

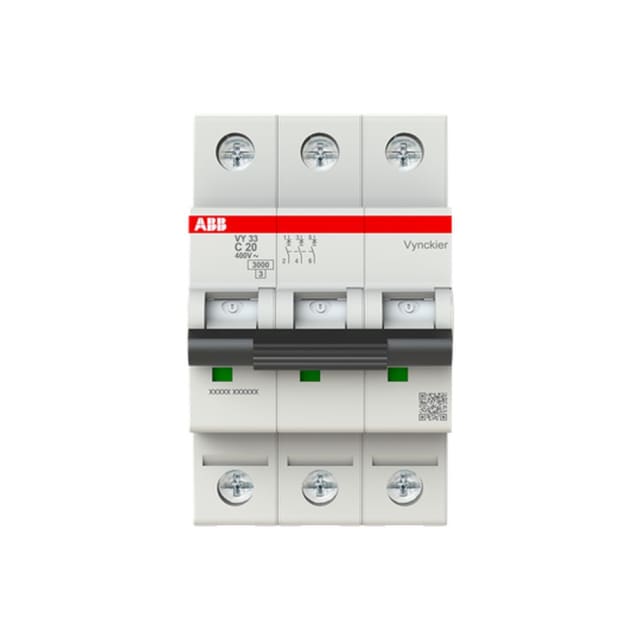

Disjoncteur triphasé 20A courbe C 3kA VY30 3P

Protection triphasée 20 A pour les circuits de distribution

Ce disjoncteur triphasé 20A courbe C 3kA VY30 en version 3P est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits sur des installations en courant alternatif. Son calibre 20 A convient aux départs triphasés qui demandent une protection nette et adaptée, notamment dans les tableaux de distribution résidentiels, petits tertiaires ou techniques.

Courbe C adaptée aux usages électriques courants

Grâce à sa courbe de déclenchement C, ce disjoncteur modulaire supporte les appels de courant modérés au démarrage tout en assurant une coupure rapide en cas de défaut. Il constitue un choix pertinent pour de nombreux circuits alimentant des équipements usuels, moteurs de faible puissance, lignes de distribution ou charges mixtes, lorsque l’on recherche un équilibre entre continuité de service et protection du départ.

Configuration tripolaire 3P pour réseau sans neutre protégé

Sa construction 3 pôles protégés permet de couper et protéger simultanément les trois phases. Cette configuration répond aux besoins des circuits triphasés sans neutre à raccorder sur l’appareil. Elle simplifie l’intégration dans un tableau lorsque l’objectif est de sécuriser un départ triphasé 400 V avec une coupure cohérente sur l’ensemble des conducteurs actifs concernés.

Pouvoir de coupure 3 kA et limitation de l’énergie

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ainsi qu’un Icu de 3 kA selon IEC 60947-2, ce modèle répond aux besoins des installations où ce niveau de coupure est adapté au courant de court-circuit présumé. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer lors d’un défaut, ce qui participe à la protection des conducteurs et des équipements en aval.

Format modulaire pratique pour tableau sur rail DIN

Ce disjoncteur tripolaire occupe une largeur de 3 modules, avec une profondeur totale de 69 mm, ce qui facilite son implantation dans les coffrets et tableaux de répartition. Son format modulaire permet une mise en œuvre propre dans les ensembles de distribution électrique, avec la possibilité d’ajouter des dispositifs complémentaires compatibles selon les besoins de l’installation.

Raccordement souple et données électriques maîtrisées

L’appareil accepte des conducteurs monofilaire et multifilaire de 0,75 à 35 mm², ce qui apporte une vraie polyvalence au câblage selon la section retenue pour le circuit. Il fonctionne en tension AC, pour une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 440 V, une tenue aux chocs Uimp de 4 kV et une fréquence de 50 à 60 Hz. Ces caractéristiques en font une solution cohérente pour les ensembles de protection et de distribution en triphasé.

Conçu pour les environnements d’exploitation courants

Ce modèle est prévu pour fonctionner dans une plage de température ambiante de -25 à +55 °C, avec un indice de protection IP20 sur l’appareil. Sa catégorie de surtension 3 et son degré de pollution 3 correspondent à une utilisation en tableau électrique dans des conditions d’exploitation courantes, lorsque le matériel est installé dans une enveloppe adaptée.

Un choix clair pour équiper un tableau avec un disjoncteur modulaire triphasé

Pour un besoin de disjoncteur triphasé 20A courbe C 3kA en tableau, cette version VY30 3P se distingue par sa lecture simple, son format modulaire et ses caractéristiques techniques bien ciblées. Elle convient parfaitement aux professionnels et installateurs qui recherchent un disjoncteur modulaire tripolaire pour protéger un départ triphasé de manière lisible, compacte et adaptée aux usages de distribution électrique.
