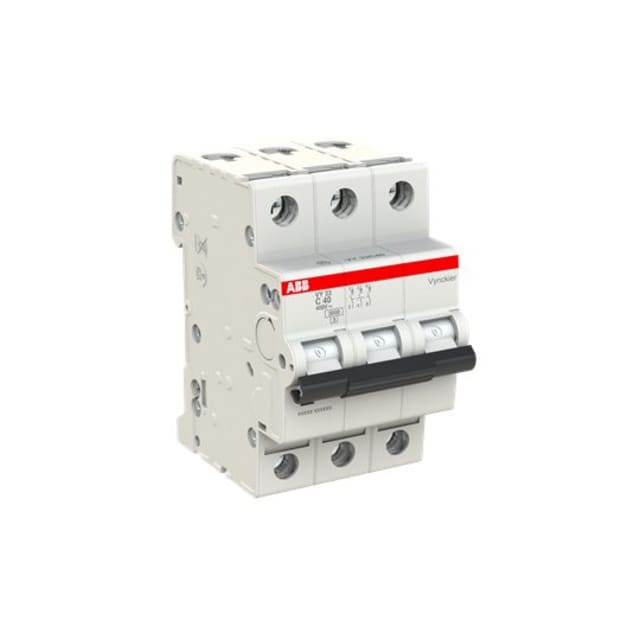

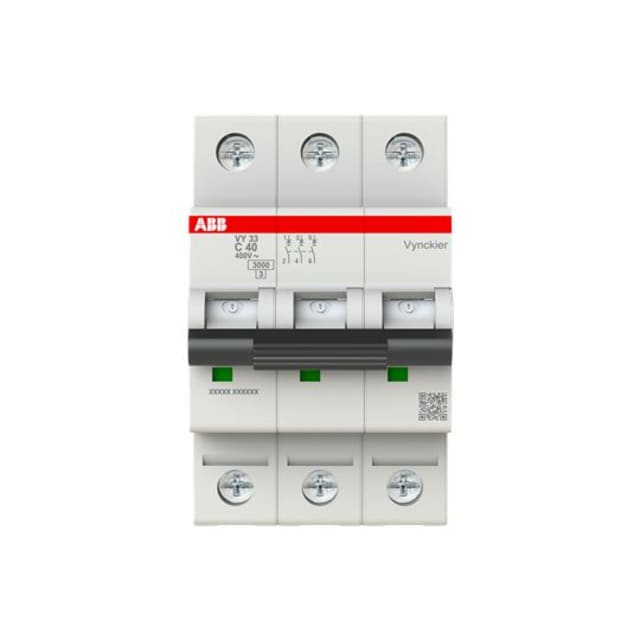

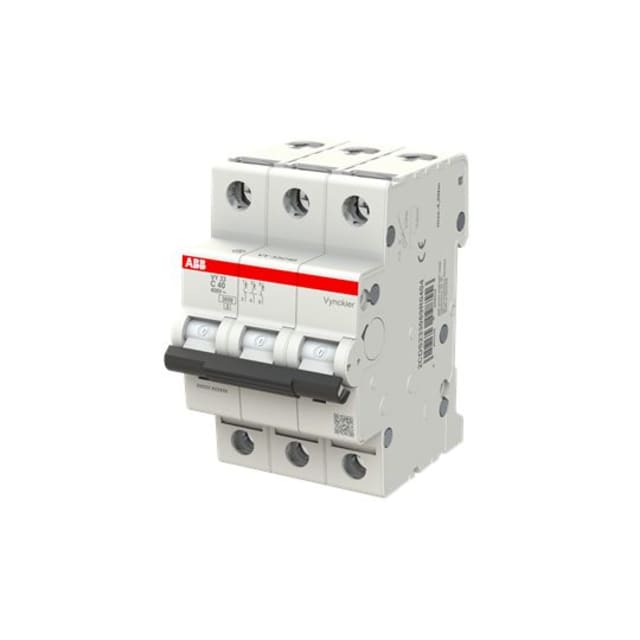

Disjoncteur tripolaire courbe C 40A 3kA 2CDS233089R0404

Protection tripolaire 40 A pour circuits triphasés

Ce disjoncteur tripolaire courbe C 40 A est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits. Sa configuration 3P protège simultanément les trois pôles actifs, ce qui en fait une solution adaptée aux tableaux de distribution alimentant des départs triphasés, des équipements techniques ou des circuits de puissance en courant alternatif.

Courbe C adaptée aux usages courants en distribution électrique

La courbe de déclenchement C convient aux circuits présentant des pointes de courant modérées à la mise sous tension. Elle répond bien aux besoins des installations alimentant par exemple des charges usuelles en environnement résidentiel, tertiaire ou petit commercial, tout en conservant une protection efficace contre les défauts. Le calibre 40 A permet de sécuriser des lignes nécessitant une intensité nominale élevée dans un encombrement modulaire maîtrisé.

Pouvoir de coupure 3 kA et conformité aux usages modulaires

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur est prévu pour les applications de protection modulaire compatibles avec ce niveau de contrainte. Il est également donné pour 3 kA selon IEC 60947-2 à 230 V et 400 V. Cette double lecture facilite son intégration dans un tableau lorsqu’il faut concilier exigences de distribution et cohérence avec les caractéristiques du réseau protégé.

Format 3 modules pour une intégration simple au tableau

Sa largeur de 3 unités de division correspond au format attendu pour un disjoncteur tripolaire modulaire. Sa profondeur totale de 69 mm permet une implantation propre dans la majorité des coffrets et tableaux prévus pour appareillage sur rail. Ce format aide à organiser clairement la distribution, à préserver l’accessibilité au câblage et à optimiser l’espace disponible dans l’enveloppe.

Raccordement souple pour différentes sections de conducteurs

Le produit accepte le raccordement de conducteurs monofilaire et multifilaire de 0,75 à 35 mm². Cette plage de connexion offre une bonne souplesse pour s’adapter aux sections couramment rencontrées sur les départs triphasés, que ce soit en création de tableau, en extension d’installation ou en remplacement. L’absence de neutre à connecter confirme qu’il s’agit d’un appareil tripolaire dédié aux trois phases protégées.

Caractéristiques électriques adaptées au courant alternatif

Ce modèle fonctionne en AC sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V et une tension d’isolement Ui de 440 V. Sa tenue aux chocs Uimp de 4 kV ainsi que sa catégorie de surtension 3 correspondent aux contraintes habituelles rencontrées dans la distribution terminale. La classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Usage en environnement de tableau et possibilités d’évolution

Avec un indice de protection IP20 et un degré de pollution 3, ce disjoncteur est destiné à être installé dans une enveloppe adaptée, comme un coffret ou un tableau électrique. Il peut fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui facilite son emploi dans de nombreux environnements techniques. La possibilité d’ajouter des dispositifs supplémentaires permet aussi d’envisager une évolution de la fonction selon l’organisation du tableau.
