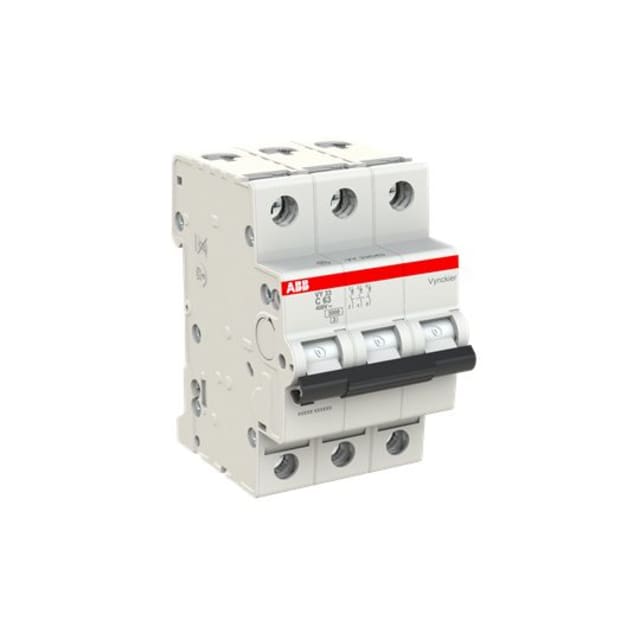

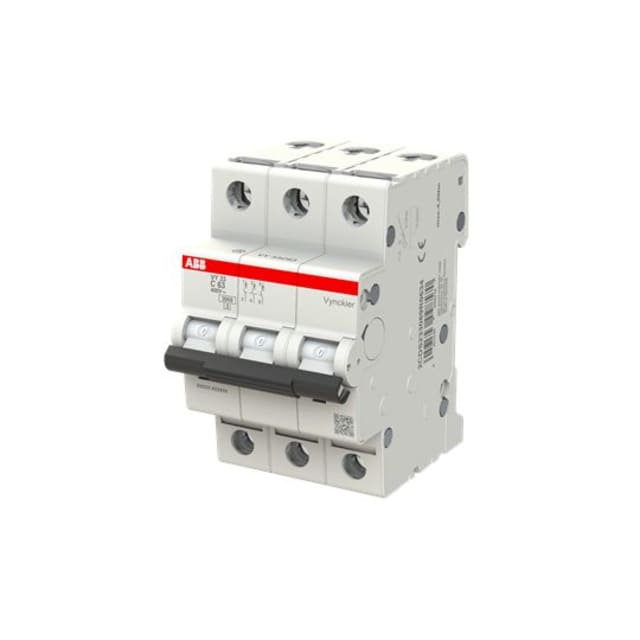

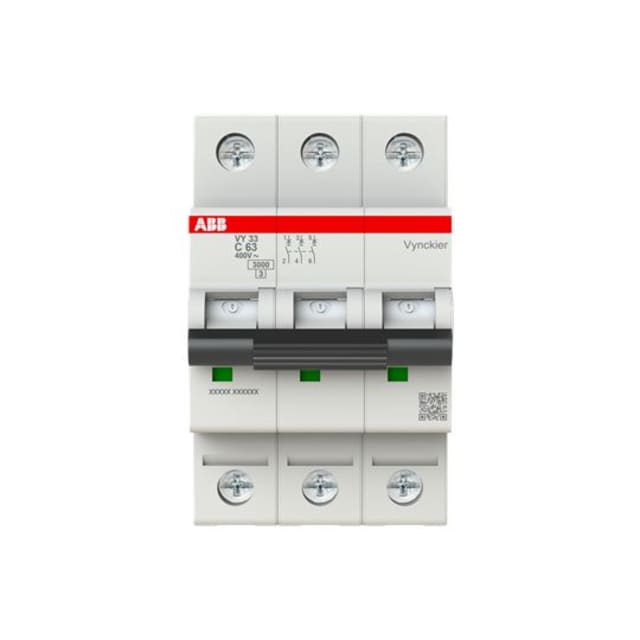

Disjoncteur tripolaire courbe C 63A 3kA 2CDS233089R0634

Disjoncteur tripolaire 63 A pour la protection des circuits triphasés

Ce disjoncteur modulaire tripolaire courbe C 63 A est conçu pour protéger efficacement les circuits triphasés contre les surcharges et les courts-circuits. Son calibre de 63 A le destine aux lignes de puissance, aux départs de tableaux et aux installations nécessitant une protection cohérente sur trois phases. En version 3 pôles protégés, il assure une coupure simultanée des trois conducteurs actifs pour une exploitation claire et sécurisée dans un tableau électrique.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits présentant un courant d’appel modéré, comme de nombreux équipements en environnement résidentiel, tertiaire ou petit commercial. Elle permet de protéger l’installation sans être trop sensible lors des mises sous tension habituelles. Ce profil de déclenchement en fait un choix pertinent pour des départs triphasés alimentant par exemple des équipements techniques, des circuits spécialisés ou des charges mixtes.

Pouvoir de coupure 3 kA et conformité aux usages modulaires standards

Avec un pouvoir de coupure assigné de 3 kA à 230 V et à 400 V selon EN 60898, ainsi qu’un Icu de 3 kA selon IEC 60947-2, ce disjoncteur répond aux besoins de protection des installations modulaires compatibles avec ce niveau de coupure. Il constitue une solution adaptée lorsque les caractéristiques du réseau et l’étude de l’installation correspondent à cette capacité. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Format 3 modules pour intégration simple dans le tableau électrique

Grâce à sa largeur de 3 unités de division, ce disjoncteur triphasé s’intègre facilement dans un coffret ou un tableau modulaire sur rail DIN. Son encombrement reste lisible pour l’organisation des protections, tout en offrant une profondeur totale de 69 mm compatible avec les configurations de tableau courantes. Cette implantation compacte facilite la répartition des départs et le maintien d’un câblage ordonné.

Caractéristiques électriques adaptées aux réseaux AC 400 V

Ce modèle fonctionne en courant alternatif sur une tension de dimensionnement de 400 V, avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent un niveau de cohérence technique utile pour les environnements de distribution modulaire. L’absence de neutre raccordable confirme qu’il s’agit bien d’un disjoncteur 3P dédié à la coupure et à la protection de trois phases.

Raccordement souple ou rigide pour une mise en œuvre polyvalente

Le disjoncteur accepte des conducteurs monofilaires et multifilaires de 0,75 à 35 mm², ce qui offre une bonne souplesse de raccordement selon la section du circuit et le type de câblage retenu dans le tableau. Cette plage permet de l’intégrer aussi bien sur des départs de section intermédiaire que sur des alimentations plus conséquentes, dans le respect des règles de conception et de serrage de l’installation.

Conçu pour l’environnement du tableau et les conditions d’exploitation usuelles

Avec un indice de protection IP20, une catégorie de surtension 3 et un degré de pollution 3, ce disjoncteur est prévu pour un usage dans un tableau ou une enveloppe adaptée. Il peut fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui le rend exploitable dans de nombreuses configurations techniques. La possibilité d’ajouter des dispositifs supplémentaires permet aussi de faire évoluer l’appareillage selon les besoins du tableau.
