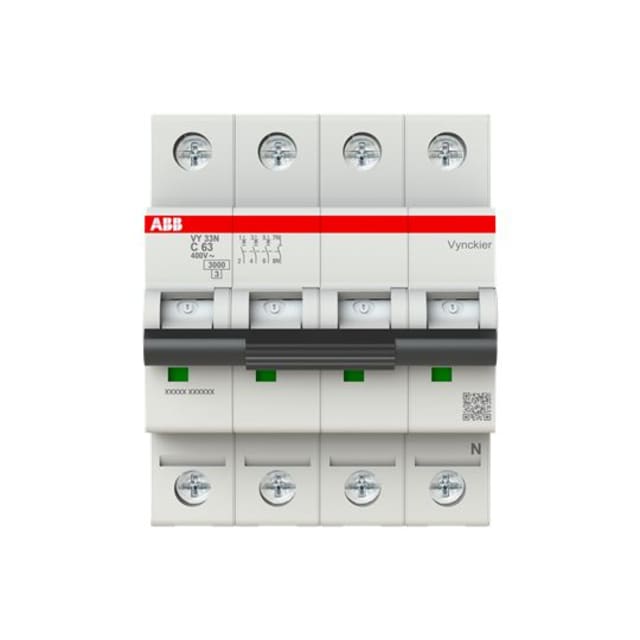

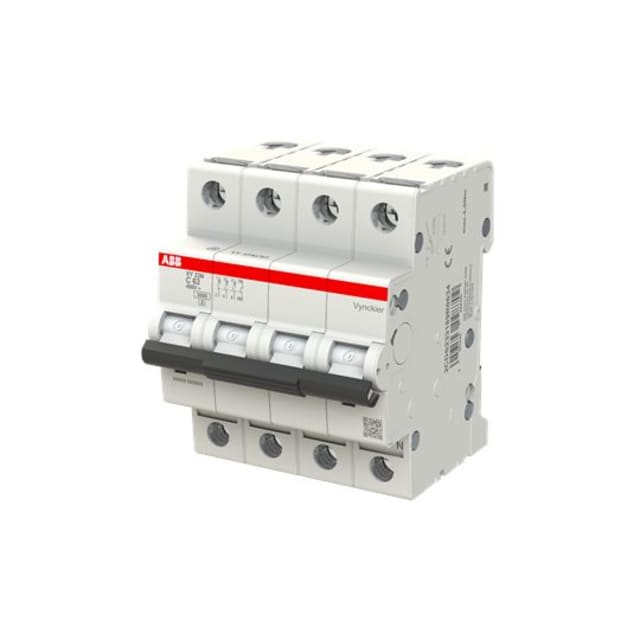

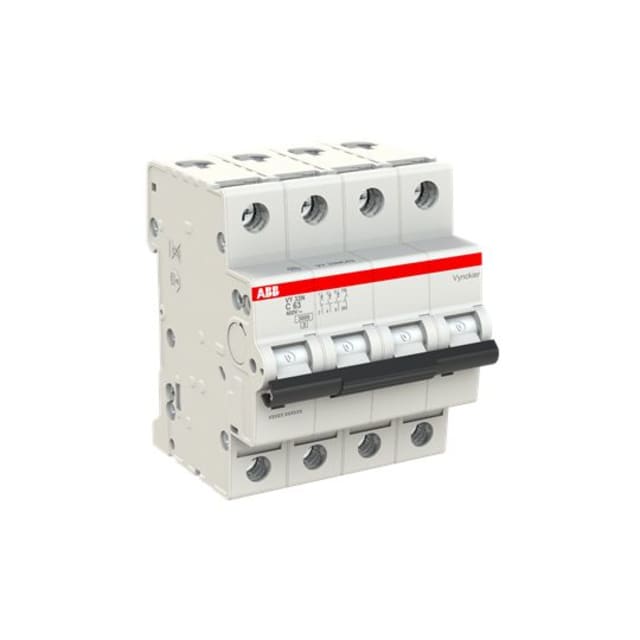

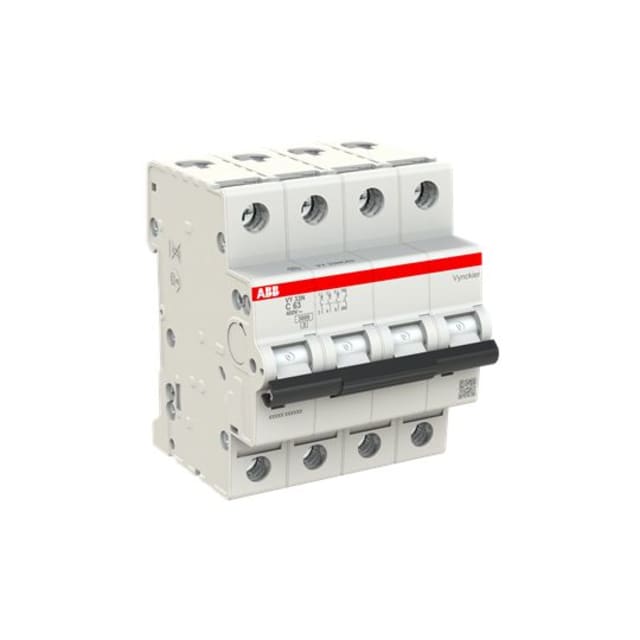

Disjoncteur modulaire 3P+N 63 A pour la protection des circuits triphasés

Ce disjoncteur modulaire ABB VY30 en configuration 3P+N est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits dans les installations triphasées. Avec un courant nominal de 63 A et une coupure simultanée des trois phases et du neutre, il convient aux tableaux électriques nécessitant une protection claire, compacte et adaptée aux départs de puissance en environnement résidentiel ou tertiaire.

Courbe C adaptée aux usages courants avec appels de courant modérés

Sa courbe de déclenchement C le rend particulièrement pertinente pour les circuits susceptibles de présenter un courant d’appel modéré au démarrage, comme certains équipements techniques, lignes d’alimentation générales ou charges mixtes. Ce profil de déclenchement permet de concilier protection des conducteurs et continuité d’exploitation sur les usages les plus fréquents en distribution modulaire.

Pouvoir de coupure 3 kA et limitation d’énergie en tableau

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA à 230 V et 400 V selon EN 60898, ainsi que de 3 kA selon IEC 60947-2. Il intègre en outre une classe de limitation énergétique 3, un point important pour réduire l’énergie laissée passer en cas de défaut et contribuer à une meilleure maîtrise des contraintes subies par l’installation lors d’un court-circuit.

Format 4 modules pratique pour les coffrets sur rail DIN

Avec une largeur de 4 unités de division et une profondeur totale de 69 mm, ce disjoncteur 3P+N s’intègre facilement dans les coffrets et tableaux de distribution modulaires. Son encombrement reste cohérent avec les besoins de protection triphasée avec neutre, ce qui facilite l’organisation des rangées et le repérage des départs dans les ensembles de distribution électrique.

Raccordement souple ou rigide pour une mise en œuvre plus simple

Le disjoncteur accepte des conducteurs monofilares et multifilaires de 0,75 à 35 mm², ce qui offre une bonne latitude de raccordement selon la nature du câblage du tableau. Cette plage de section permet d’envisager aussi bien des liaisons rigides que des raccordements souples adaptés aux pratiques de câblage courantes, tout en conservant une solution homogène sur des départs de forte intensité.

Conçu pour les conditions normales d’exploitation en distribution AC

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz, ce disjoncteur présente également une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3, son degré de pollution 3 et sa plage de fonctionnement de -25 à +55 °C en font un appareil adapté aux conditions usuelles rencontrées dans les tableaux de protection et de distribution.

Protection modulaire avec neutre raccordé et possibilités d’accessoires

La présence d’un neutre à connexion permet une coupure coordonnée sur les installations où ce point est requis en 3P+N. Ce disjoncteur ABB VY30 prévoit aussi l’ajout de dispositifs supplémentaires, un avantage utile pour faire évoluer le tableau selon les besoins de signalisation, de commande ou d’auxiliaires. Son indice de protection IP20 correspond à un usage intégré dans un coffret ou une enveloppe adaptée.
