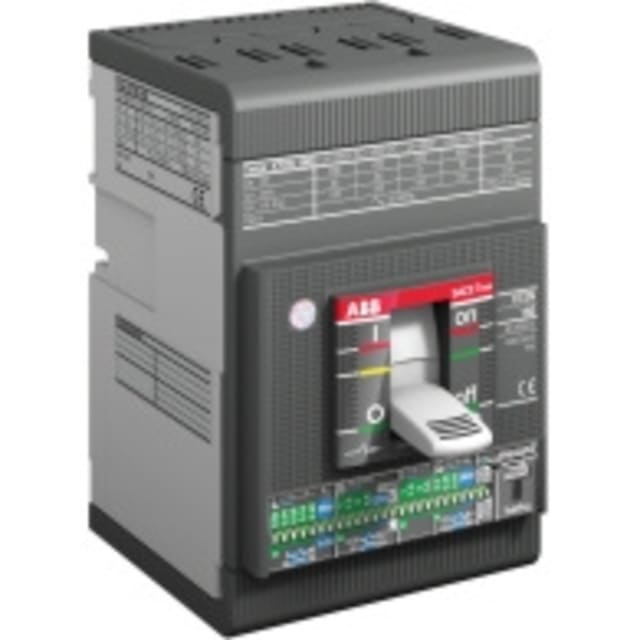

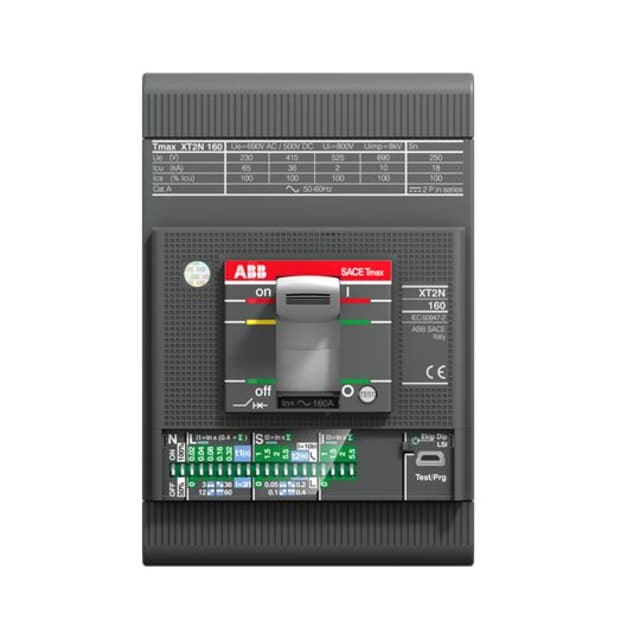

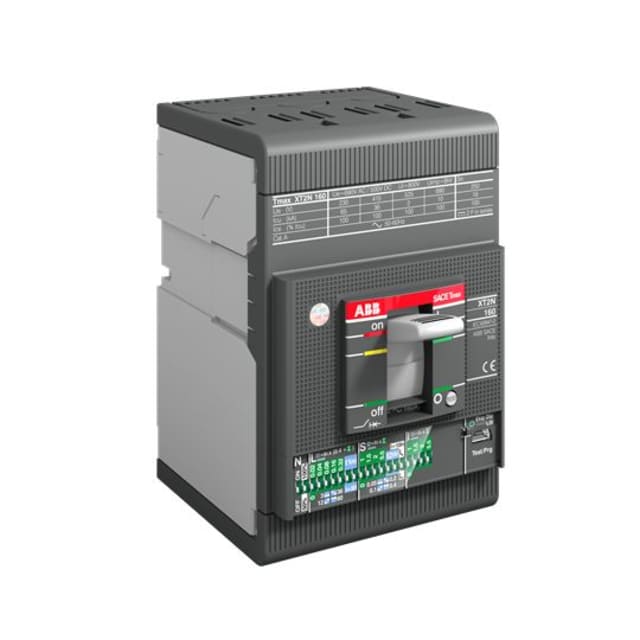

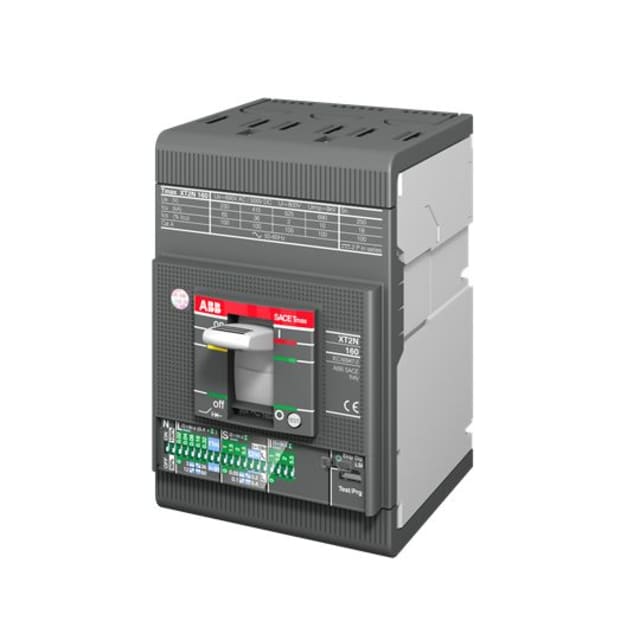

Disjoncteur tripolaire XT2 160A 36kA Ekip LSI 1SDA067071R1

Disjoncteur tripolaire compact pour protection de départs jusqu’à 160 A

Ce disjoncteur tripolaire ABB de la série Tmax XT est conçu pour la protection et la coupure des départs électriques jusqu’à 160 A. Dans cette configuration XT2, il s’agit d’un appareil complet avec unité de protection électronique Ekip LSI intégrée, destiné aux tableaux de distribution et aux installations nécessitant une protection sélective et une bonne maîtrise des déclenchements. Son format compact en fait une solution adaptée aux intégrations soignées en coffret ou en armoire.

Pouvoir de coupure 36 kA et tenue en réseau jusqu’à 690 V

Avec un pouvoir de coupure assigné de 36 kA à 400 V en 50 Hz, ce disjoncteur compact convient aux environnements où le niveau de court-circuit exige une protection robuste et correctement dimensionnée. Sa tension assignée de 220 à 690 V permet une utilisation sur une large plage d’applications en distribution électrique basse tension. Cette combinaison en fait un choix pertinent pour sécuriser des départs triphasés dans des installations tertiaires et industrielles.

Déclencheur électronique Ekip LSI pour un réglage précis des protections

L’unité de protection Ekip LSI apporte une gestion fine des seuils de déclenchement. Le réglage de surcharge s’étend de 64 à 160 A, ce qui permet d’ajuster la protection au plus près du courant d’exploitation réel du départ. Les plages de réglage du court-circuit à bref retard et du court-circuit instantané vont de 160 à 1600 A, offrant davantage de souplesse pour coordonner la protection avec l’installation en amont et en aval. Ce type de déclencheur convient particulièrement lorsque l’on recherche une sélectivité mieux maîtrisée qu’avec une protection plus simple.

Configuration 3 pôles fixe avec raccordement frontal par boulons

Cette version 3 pôles est livrée en exécution fixe, avec raccordements avant et connexion principale par boulons. Cette architecture facilite l’intégration dans un tableau lorsque l’implantation impose un accès frontal clair aux bornes et à la commande. La commande par manette reste directe et lisible pour les opérations d’ouverture et de fermeture. Le produit est prévu pour un montage encastré avec technique d’insertion définitive, ce qui correspond aux besoins courants en distribution de puissance.

Adapté aux tableaux de distribution recherchant compacité et évolutivité

Le calibre 160 A dans le châssis XT2 permet de protéger un départ de puissance sans passer sur un encombrement inutilement supérieur. Ce disjoncteur convient aussi aux projets où l’on souhaite conserver des possibilités d’évolution, puisque le montage sur profilé chapeau est annoncé en option et qu’un entraînement moteur peut également être envisagé selon l’architecture du tableau. Il s’intègre ainsi dans une logique de distribution structurée, avec une base technique cohérente pour des équipements à commande manuelle ou évolutifs.

Protection électrique ciblée sans fonctions annexes superflues

Cette configuration est centrée sur l’essentiel : la coupure et la protection. Elle ne comporte pas de contacts auxiliaires intégrés, ni dispositif de signalisation de déclenchement, ni déclencheur à minimum de tension, ni protection différentielle de terre intégrée. Ce positionnement convient aux installations où l’on privilégie un disjoncteur compact de puissance clairement défini, sans ajouter d’options non nécessaires dès l’origine. C’est un avantage pour les intégrateurs qui veulent composer leur tableau de manière précise selon le niveau exact de fonctionnalité attendu.

Un choix technique pertinent pour la protection de départs triphasés

Grâce à son calibre de 160 A, son pouvoir de coupure de 36 kA, sa version 3 pôles et son déclencheur électronique Ekip LSI, ce disjoncteur tripolaire XT2 répond aux besoins de protection de départs triphasés exigeant à la fois compacité, réglage et lisibilité d’exploitation. Son indice de protection IP20, sa dissipation de 10,8 W et sa conception de disjoncteur boîtier moulé en font une solution adaptée aux professionnels recherchant un appareillage de distribution cohérent pour tableau électrique, avec une approche orientée réglage et coordination des protections.
