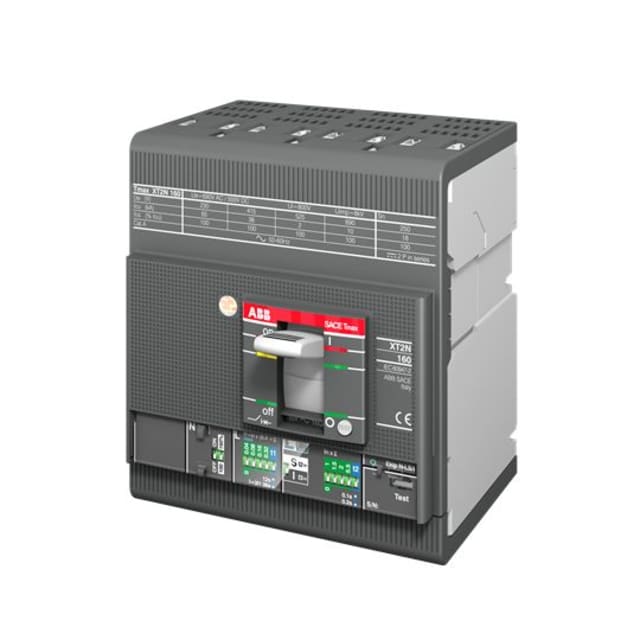

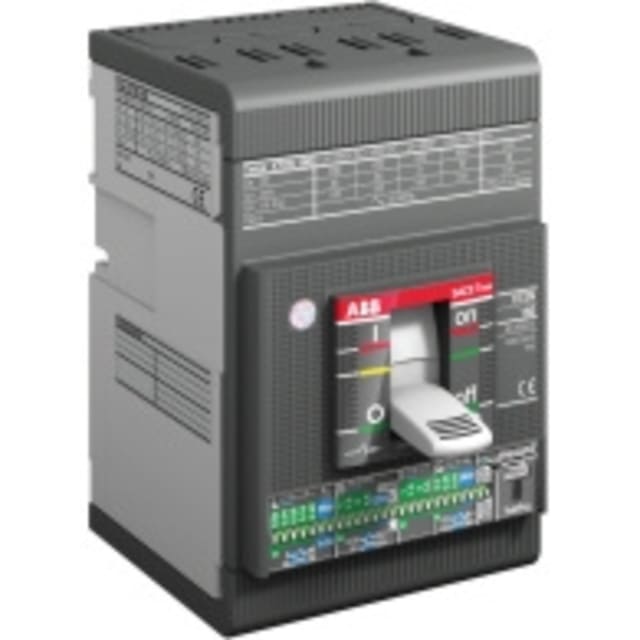

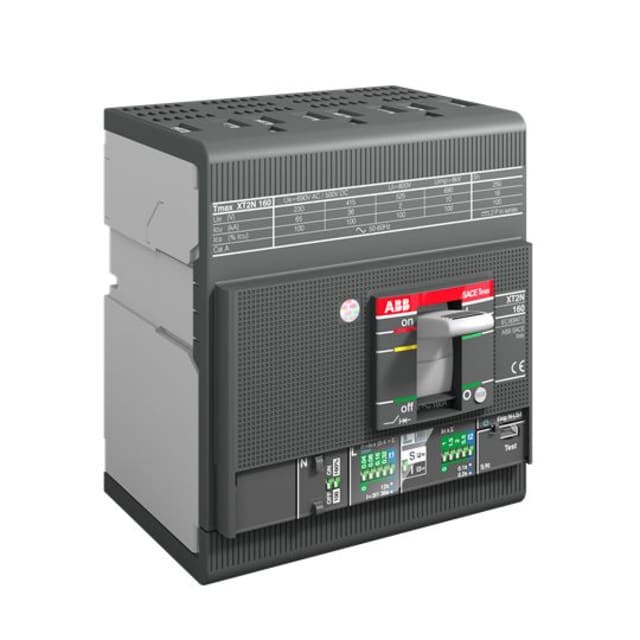

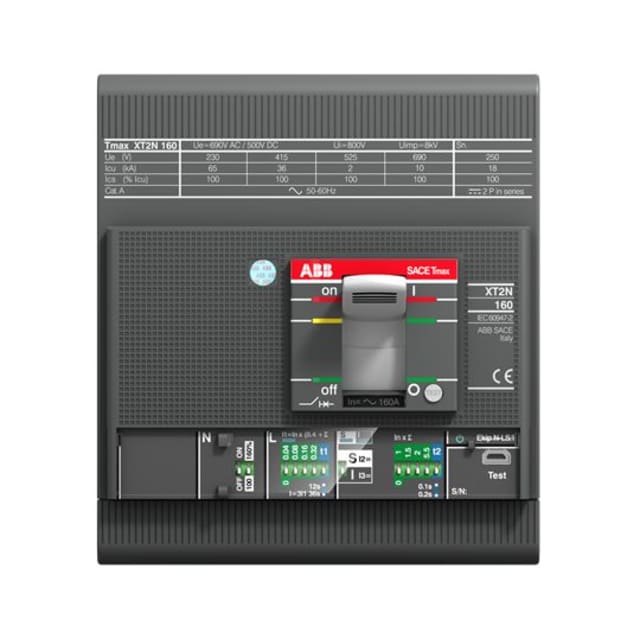

Disjoncteur 4 pôles 160A 36kA Ekip LSI 1SDA067107R1

Disjoncteur compact 4 pôles 160A pour la protection et la distribution

Ce disjoncteur 4 pôles 160A de la série Tmax XT est conçu pour la protection des installations de distribution électrique où l’on attend une coupure efficace, une sélectivité de réglage utile et une intégration propre dans un tableau. Son pouvoir de coupure de 36 kA à 400 V en fait une solution adaptée aux départs et circuits de puissance nécessitant une protection sérieuse contre les surcharges et les courts-circuits, tout en conservant un format compact de disjoncteur boîtier moulé.

Unité de protection Ekip LSI pour un réglage plus précis

L’appareil est livré complet avec son unité de protection Ekip LSI, un atout important pour affiner le comportement du disjoncteur selon les besoins du départ protégé. La plage de réglage surcharge de 64 à 160 A permet d’adapter la protection au courant utile réel de l’installation, sans surdimensionner inutilement. Les réglages de court-circuit à bref retard et de déclenchement instantané, annoncés de 160 à 1600 A, facilitent le paramétrage en coordination avec les autres protections du tableau.

Configuration tétrapolaire pour réseaux avec neutre protégé

Avec ses 4 pôles, ce disjoncteur convient aux architectures de distribution nécessitant la coupure simultanée des phases et du neutre. Cette configuration est particulièrement recherchée dans les tableaux où la continuité de protection et la maîtrise de la coupure sur l’ensemble des conducteurs actifs sont essentielles. Pour l’installateur comme pour l’exploitant, cela permet de sécuriser l’intégration sur des départs triphasés avec neutre, en cohérence avec les besoins des coffrets et armoires de distribution modernes.

Format fixe à encastrer avec raccordement avant par boulonnage

Ce modèle est un appareil fixe à encastrer avec technique d’insertion définitive. Il se distingue par une disposition des raccordements en face avant et par un raccordement principal par boulon, une configuration appréciée pour les liaisons de puissance demandant un serrage robuste et une connexion nette dans le tableau. La commande par manette apporte une lecture directe de la position de l’appareil, ce qui simplifie les opérations courantes d’exploitation et d’isolement.

Large plage de tension pour les installations de distribution

La tension de dimensionnement de 220 à 690 V offre une grande souplesse d’emploi dans de nombreux ensembles de distribution. Cette amplitude permet de retenir ce disjoncteur compact sur différents niveaux d’alimentation sans changer de logique de protection. Pour un bureau d’études, un tableautier ou un mainteneur, c’est un avantage pratique lorsqu’il faut rester cohérent sur une même famille d’appareillage tout en répondant à plusieurs contraintes d’installation.

Une base technique claire pour les tableaux évolutifs

Ce disjoncteur est fourni sans contacts auxiliaires intégrés, sans signalisation de déclenchement intégrée, sans déclencheur à minimum de tension intégré et sans motorisation intégrée. En revanche, le montage sur profilé chapeau est proposé en option, tout comme l’entraînement moteur. Cette configuration permet de partir d’une base de protection nette et ciblée, puis de faire évoluer l’appareil selon les besoins du tableau, de la commande à distance ou de l’architecture de signalisation retenue.

Caractéristiques utiles pour l’intégration en enveloppe

Avec un indice de protection IP20 et une puissance dissipée de 10,8 W, ce disjoncteur apporte des informations concrètes pour l’intégration en coffret ou en armoire. Ces données sont utiles pour anticiper l’implantation, la protection contre les contacts directs sur l’appareil installé et la gestion thermique dans le tableau. Pour les professionnels qui recherchent un disjoncteur compact 4 pôles 160A avec déclencheur Ekip LSI, ce modèle constitue une réponse pertinente pour les ensembles de distribution demandant réglage, compacité et lisibilité d’exploitation.
