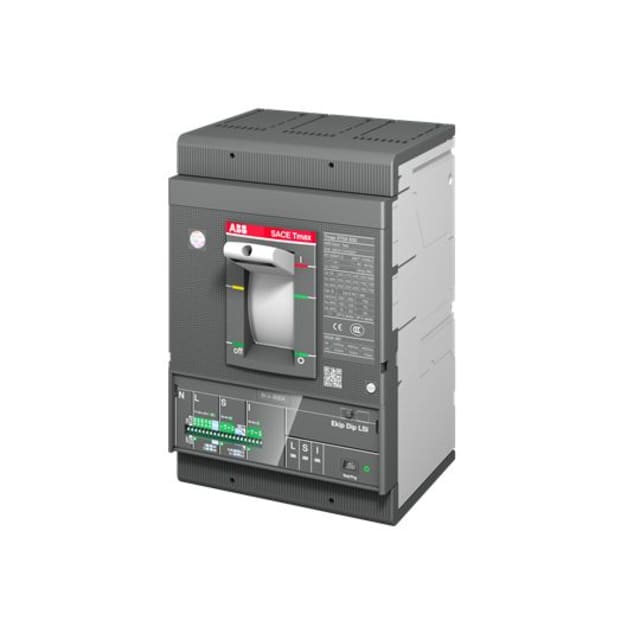

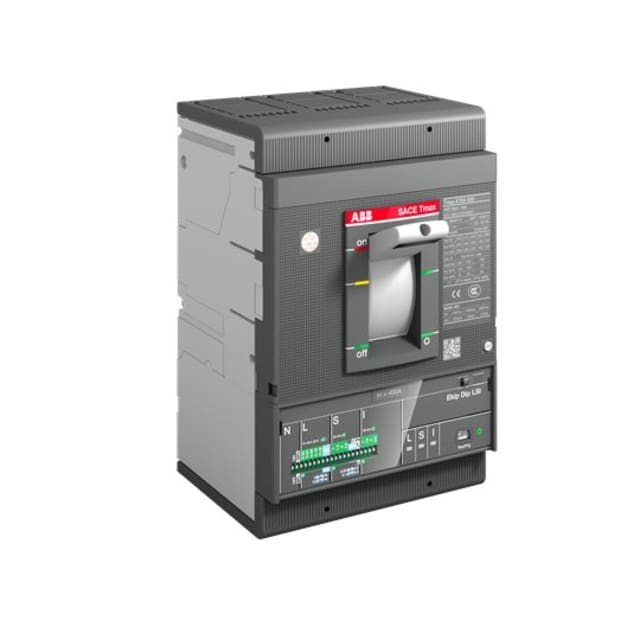

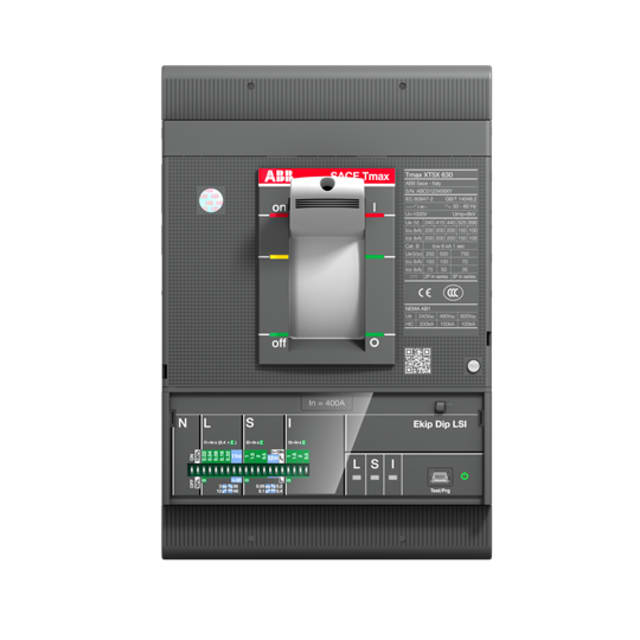

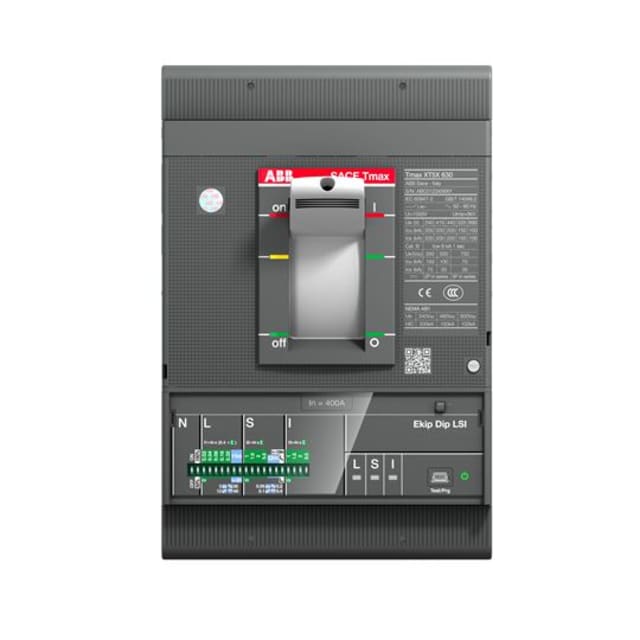

Disjoncteur boîtier moulé XT5N 630 Ekip Dip LSI 3P

Disjoncteur boîtier moulé 3P conçu pour la protection des départs jusqu’à 630 A

Le disjoncteur boîtier moulé XT5N 630 Ekip Dip LSI 3P est destiné aux installations de distribution électrique nécessitant une protection de puissance sur réseau triphasé. Dans cette configuration, il intègre une unité de protection électronique Ekip Dip LSI et un calibre de 630 A, ce qui le rend adapté aux départs principaux, sous-tableaux et applications tertiaires ou industrielles où la continuité d’exploitation et la sélectivité des protections doivent être correctement maîtrisées.

Unité électronique Ekip Dip LSI pour un réglage précis des protections

Ce modèle est équipé d’un déclencheur électronique Ekip Dip LSI, particulièrement intéressant lorsque le réglage fin de la protection est recherché. La fonction L protège contre les surcharges avec une plage de réglage de 252 à 630 A, la fonction S gère le court-circuit temporisé pour faciliter la coordination entre protections, et la fonction I assure le déclenchement instantané sur défaut élevé. Le seuil de déclenchement magnétique instantané est réglable de 630 à 6300 A, ce qui permet d’adapter le comportement du disjoncteur aux contraintes réelles de l’installation.

Pouvoir de coupure adapté aux tableaux de distribution en 400 V

Avec un pouvoir de coupure Icu de 36 kA à 400 V en 50 Hz, ce disjoncteur compact répond aux besoins de nombreuses architectures de distribution basse tension exposées à des niveaux de court-circuit significatifs. Il permet de protéger efficacement les départs alimentant des charges importantes, tout en conservant un format boîtier moulé adapté à l’intégration dans les tableaux et armoires électriques.

Format fixe tripolaire avec raccordements avant par boulonnage

La version proposée est un appareil fixe tripolaire, avec raccordements en face avant et connexion principale par boulon. Cette configuration convient aux montages où la robustesse de serrage, la tenue mécanique des liaisons et la lisibilité du câblage sont des critères importants. L’exécution à manette permet une commande simple et directe en façade, pratique pour l’exploitation et les opérations de consignation en environnement de tableau.

Intégration en tableau pour des applications de distribution basse tension

Issu de la série Tmax XT, ce disjoncteur s’intègre naturellement dans les ensembles de distribution où l’on recherche un appareil complet avec unité de protection déjà embarquée. Il est prévu pour un montage encastré avec technique d’insertion définitive, et non pour une pose sur profilé chapeau. Son indice de protection IP20 participe à une intégration cohérente à l’intérieur d’une enveloppe ou d’un coffret de distribution correctement conçu.

Caractéristiques utiles pour la coordination des protections

Ce modèle ne comporte pas de protection différentielle intégrée, ni de déclencheur à minimum de tension, ni de contacts auxiliaires montés d’origine. Il convient donc particulièrement aux projets où l’on souhaite partir d’une base claire et performante pour la protection magnéto-électronique, puis compléter si nécessaire l’appareillage avec les accessoires adaptés à l’architecture du tableau. L’absence de motorisation intégrée peut aussi être un avantage dans les configurations où une commande manuelle est privilégiée, tout en laissant la possibilité d’un entraînement moteur en option.

Un choix pertinent pour les départs de puissance et les tableaux exigeants

Le XT5N 630 Ekip Dip LSI 3P s’adresse aux professionnels qui recherchent un disjoncteur boîtier moulé compact capable de combiner calibre élevé, réglages de protection étendus et intégration propre dans un tableau de distribution. Sa tension assignée jusqu’à 690 V, sa construction tripolaire et son déclencheur électronique en font une solution particulièrement adaptée aux installations nécessitant une protection structurée, lisible et ajustable selon les contraintes d’exploitation.
