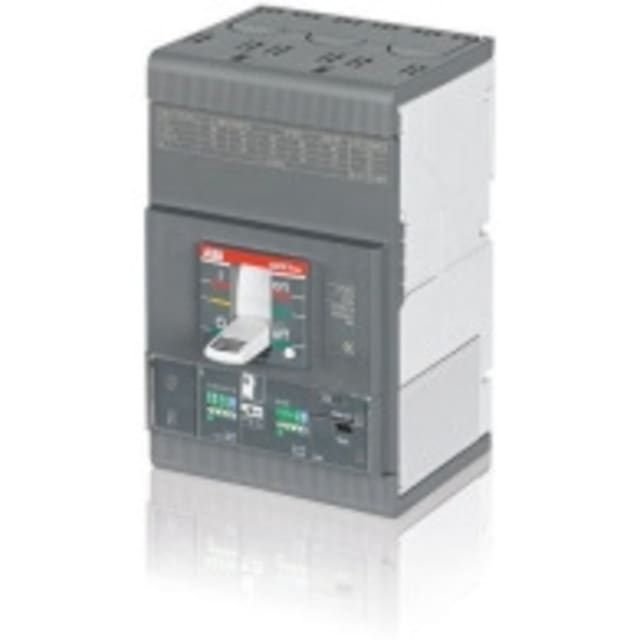

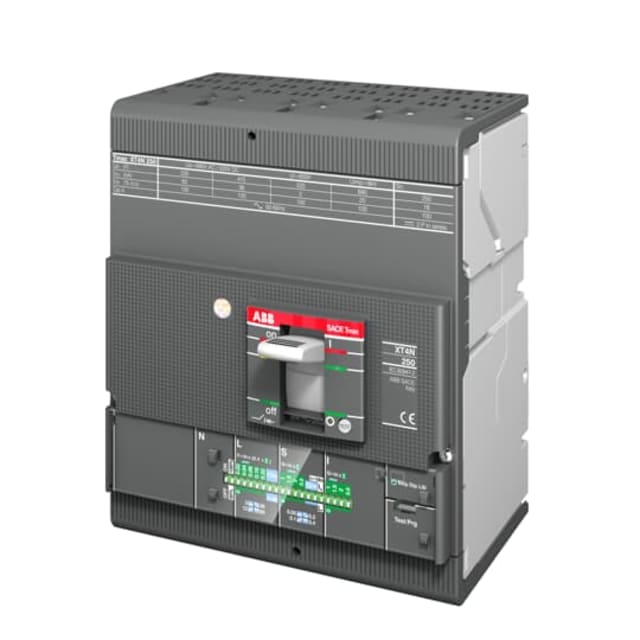

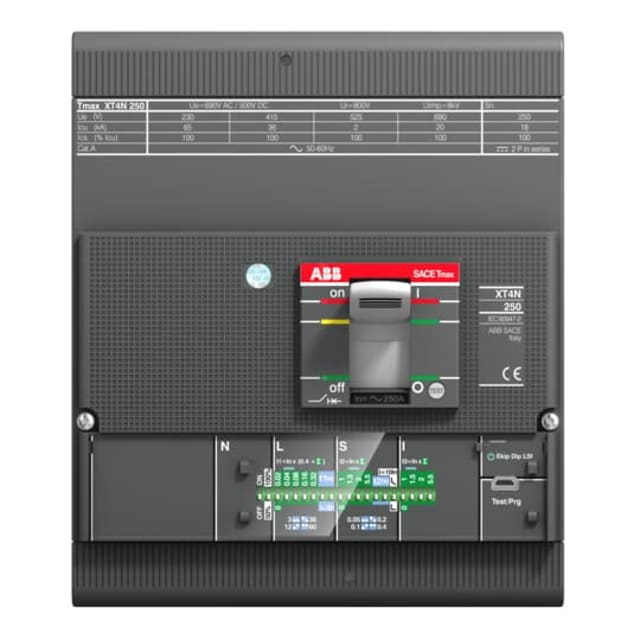

Disjoncteur 4 pôles 250A 36kA Ekip LSI XT4 1SDA068157R1

Disjoncteur compact 4 pôles 250 A pour la protection et la coupure de puissance

Ce disjoncteur compact 4 pôles 250 A de la série Tmax XT est conçu pour assurer la protection des départs et tableaux de distribution nécessitant une coupure robuste et une exploitation précise. Sa configuration tétrapolaire permet de protéger l’ensemble des conducteurs concernés dans les installations de puissance, avec un format compact adapté à l’intégration en coffret ou en armoire. Avec un pouvoir de coupure de 36 kA à 400 V et une tension assignée jusqu’à 690 V, il répond aux besoins des ensembles électriques où la continuité d’exploitation doit s’accompagner d’une protection sélective et bien calibrée.

Unité de protection électronique Ekip LSI pour un réglage plus fin

L’appareil est livré complet avec son unité de protection électronique Ekip LSI, particulièrement intéressante lorsqu’il faut ajuster la protection au plus près de la charge réelle. La fonction LSI permet de gérer la surcharge ainsi que les courts-circuits avec temporisation courte et déclenchement instantané. La plage de réglage surcharge de 100 à 250 A facilite l’adaptation du disjoncteur au courant nominal du départ, tandis que les seuils de court-circuit réglables de 250 à 2500 A offrent davantage de souplesse pour coordonner la protection avec les équipements en amont et en aval.

Calibré pour les tableaux et distributions électriques exigeants

Avec son calibre 250 A, ce disjoncteur répond aux applications de distribution tertiaire et industrielle où les intensités sont soutenues et où la tenue au court-circuit doit rester cohérente avec le niveau de l’installation. Son pouvoir de coupure de 36 kA en fait une solution adaptée aux départs de puissance, à la protection d’armoires principales ou secondaires, ainsi qu’aux circuits alimentant des charges importantes. Son exécution en appareil fixe à encastrer avec technique d’insertion définitive convient aux montages où la stabilité mécanique et la clarté de câblage sont recherchées.

Raccordement frontal par boulons pour une connexion maîtrisée

Le raccordement principal s’effectue en face avant par connexion à boulons, une configuration appréciée pour les sections importantes et les assemblages nécessitant un serrage net et durable. Cette disposition facilite l’organisation du câblage en tableau, améliore la lisibilité des liaisons de puissance et convient bien aux jeux de barres ou conducteurs de forte section. L’organe de commande par manette permet une manœuvre simple du disjoncteur lors des opérations d’exploitation, d’isolement fonctionnel ou de maintenance.

Format compact de la gamme Tmax XT pour intégration en armoire

Ce modèle appartient au format XT4, reconnu pour offrir un bon équilibre entre encombrement, capacité de protection et possibilités d’évolution. Son indice de protection IP20 participe à une intégration sécurisée à l’intérieur d’une enveloppe adaptée. La dissipation thermique de 16,4 W est un point utile à considérer lors du dimensionnement de l’armoire, notamment dans les ensembles compacts ou fortement chargés. Ce positionnement en disjoncteur boîtier moulé compact permet de répondre aux projets où l’espace disponible reste contraint sans renoncer à une protection électronique évoluée.

Une base technique claire pour les projets nécessitant de la sélectivité

Le choix d’un disjoncteur Ekip LSI prend tout son sens lorsqu’il faut affiner la coordination des protections. La possibilité de régler la surcharge et les seuils de court-circuit aide à mieux adapter le départ protégé au profil de charge, à limiter les déclenchements inadaptés et à travailler la sélectivité avec les autres appareils du tableau. Pour les intégrateurs, tableautiers et installateurs, c’est un avantage concret dans les distributions où plusieurs niveaux de protection doivent cohabiter de manière cohérente.

Une solution évolutive pour les montages de distribution de puissance

Ce disjoncteur est prévu sans moteur intégré, mais avec possibilité d’entraînement moteur en option, ce qui laisse la porte ouverte à une évolution du tableau vers une commande motorisée selon les besoins du projet. Il ne comporte pas de protection différentielle intégrée, ni de déclencheur à minimum de tension intégré, ce qui permet de conserver une architecture claire lorsque ces fonctions sont traitées séparément dans l’installation. Pour un tableau de distribution recherchant un disjoncteur compact 4 pôles 250 A avec protection électronique LSI et fort niveau de maîtrise des réglages, ce modèle constitue un choix pertinent et précis.
