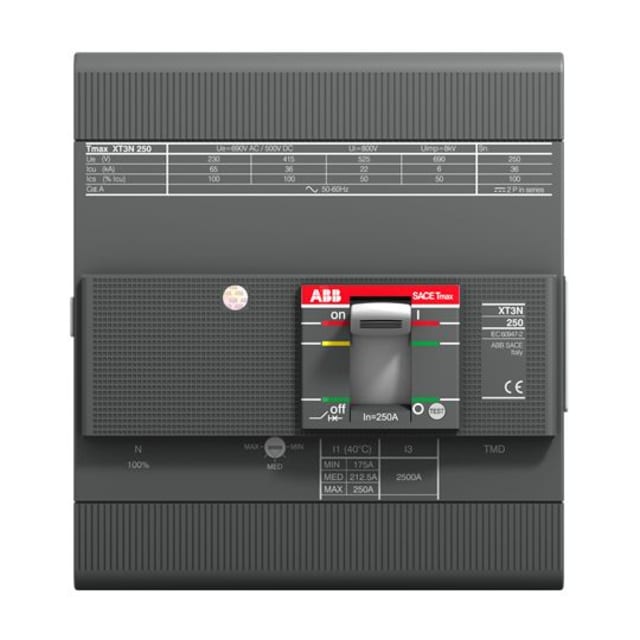

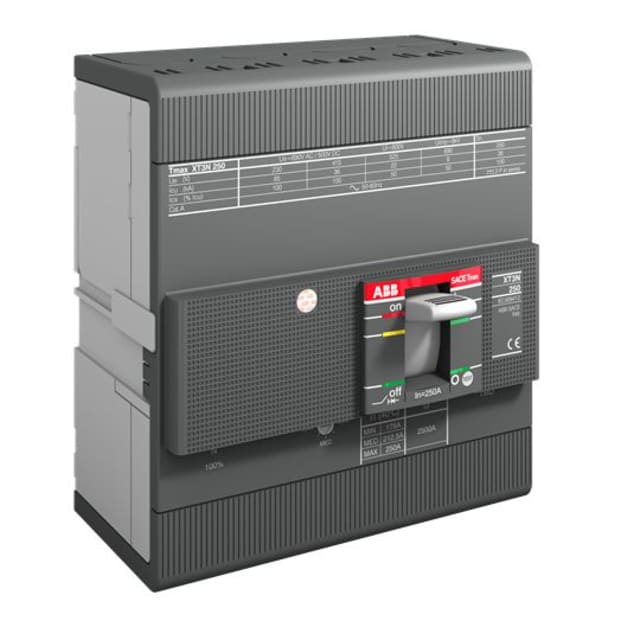

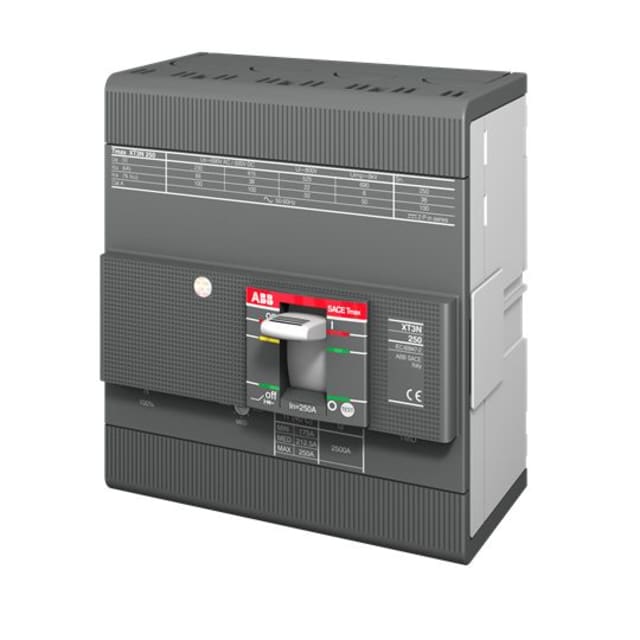

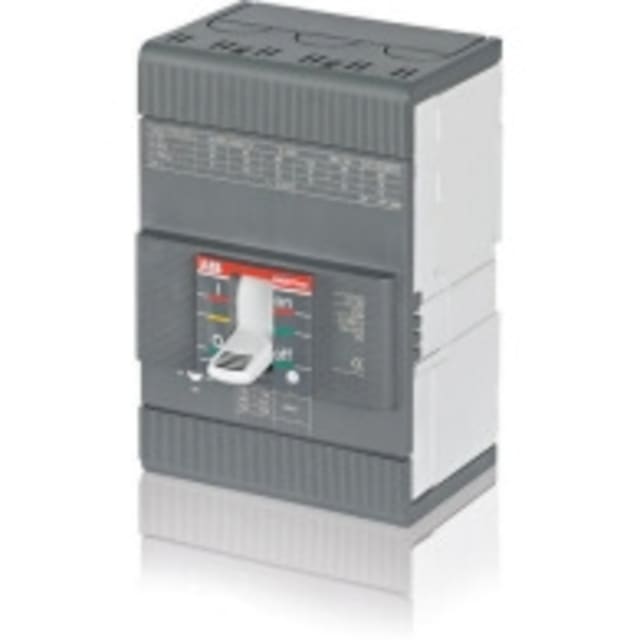

Disjoncteur boîtier moulé 250A 4P 50kA TMD 1SDA068232R1

Disjoncteur boîtier moulé 250A 4 pôles pour protection de distribution

Ce disjoncteur boîtier moulé ABB de la série Tmax XT est conçu pour la protection des départs et tableaux de distribution nécessitant un calibre élevé et une coupure performante. En version 4 pôles, il convient aux installations où la protection de toutes les phases et du neutre doit être assurée de manière complète. Son courant nominal de 250 A permet de sécuriser des circuits de puissance dans les environnements tertiaires, techniques et industriels.

Déclencheur thermomagnétique TMD pour surcharge et court-circuit

L’appareil intègre une unité de protection thermomagnétique TMD, adaptée à la protection contre les surcharges et les courts-circuits. La zone de réglage surcharge de 175 à 250 A permet d’ajuster la protection en fonction des caractéristiques réelles du départ à protéger. Le déclenchement magnétique non temporisé est donné pour 2500 A, ce qui favorise une coupure rapide en cas de défaut franc et limite les contraintes sur l’installation en aval.

Pouvoir de coupure 50 kA et plage de tension étendue

Avec un pouvoir de coupure de 50 kA à 400 V en 50 Hz, ce disjoncteur boîtier moulé 250A répond aux besoins des réseaux où le niveau de court-circuit impose une protection robuste. Sa tension assignée de 220 à 690 V élargit son champ d’emploi sur de nombreuses architectures de distribution basse tension. Cette combinaison en fait un choix pertinent pour les armoires de puissance, coffrets de répartition et tableaux principaux ou divisionnaires à forte intensité.

Configuration 4P avec neutre pleinement calibré

La configuration 4 pôles avec neutre pleinement calibré permet une protection homogène sur l’ensemble des conducteurs actifs. Ce point est particulièrement utile lorsque la continuité de protection du neutre fait partie des exigences de l’installation. Pour l’intégrateur comme pour l’exploitant, cette exécution simplifie l’identification du bon appareil lorsqu’un disjoncteur 4P 250 A avec neutre à 100 % est recherché pour un tableau de distribution.

Raccordement avant par boulons pour intégration en tableau

Ce modèle est prévu en version fixe, à encastrer, avec raccordements avant par boulons. Cette conception facilite son intégration dans un tableau électrique ou une armoire de distribution lorsque l’accessibilité en face avant est privilégiée. L’exécution à manette permet une commande directe et lisible en exploitation. Ce format convient bien aux montages structurés où la tenue du raccordement, la clarté du câblage et la maintenance en façade sont recherchées.

Format compact de la gamme Tmax XT3 pour tableaux de puissance

Appartenant au châssis XT3 de la gamme ABB Tmax XT, ce disjoncteur associe un encombrement adapté aux tableaux de puissance avec une capacité de protection dimensionnée pour 250 A. Il est livré comme appareil complet avec unité de protection intégrée, ce qui facilite la sélection du produit pour les projets ne nécessitant pas de composition complémentaire du déclencheur. Son indice de protection IP20 contribue à son usage dans une enveloppe prévue à cet effet.

Préparation à l’évolution de l’installation avec options de motorisation

Ce disjoncteur n’intègre pas de commande motorisée en standard, mais accepte un entraînement moteur en option. Il peut ainsi s’inscrire dans une logique d’évolution de l’installation, par exemple pour répondre à un futur besoin de manœuvre à distance ou d’automatisation de l’exploitation. L’absence de signalisation de déclenchement intégrée et de contacts auxiliaires en version de base permet aussi de partir sur une configuration sobre lorsqu’aucune fonction auxiliaire n’est nécessaire au départ.
