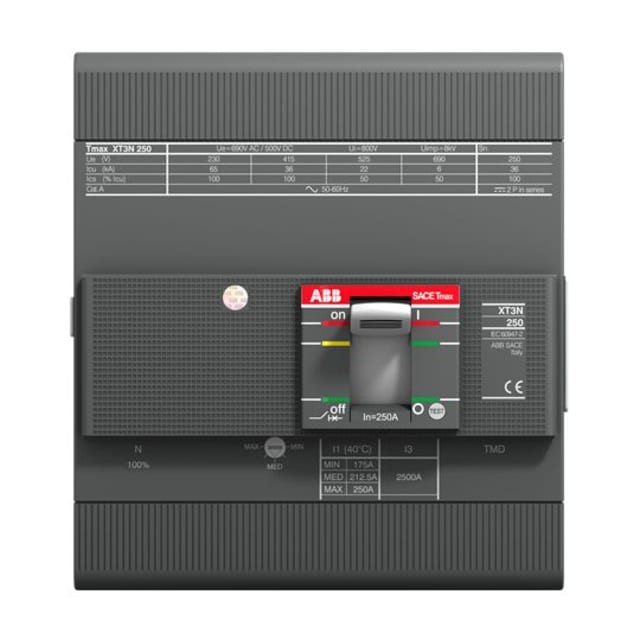

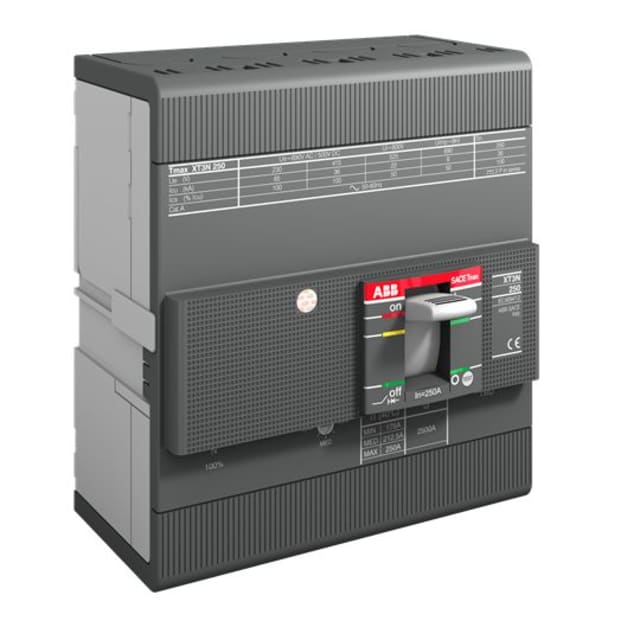

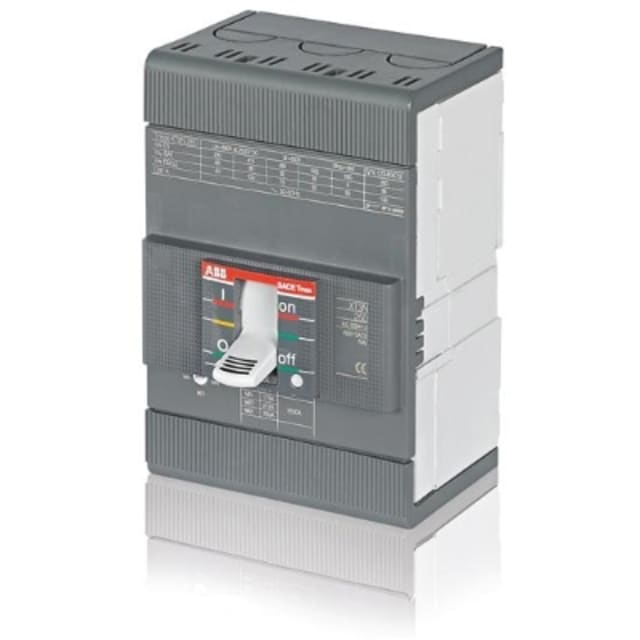

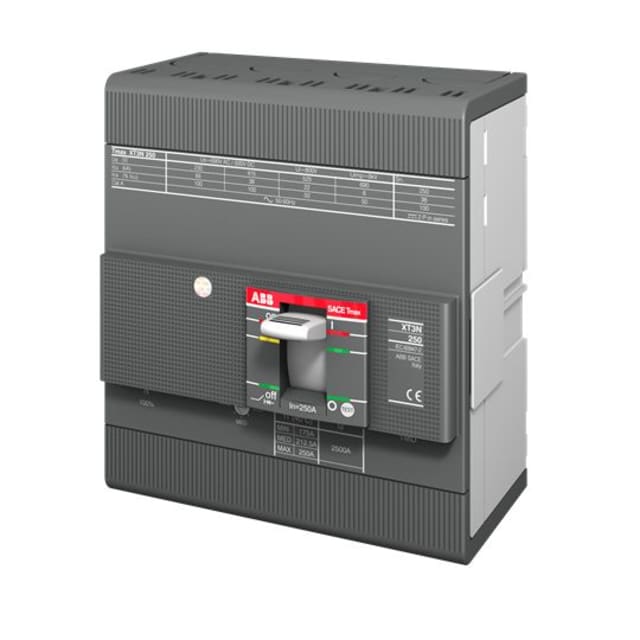

Disjoncteur boîtier moulé 250A 4P 36kA TMD 1SDA068070R1

Disjoncteur boîtier moulé 250A 4P pour la protection des départs de puissance

Ce disjoncteur boîtier moulé ABB de la série Tmax XT est conçu pour assurer la protection des installations électriques de distribution sur des intensités élevées. En version 4 pôles, il protège simultanément les trois phases et le neutre avec neutre calibré à 100 %, ce qui le rend particulièrement adapté aux tableaux de répartition, armoires électriques et départs principaux où la continuité de protection sur l’ensemble des conducteurs est recherchée.

Déclencheur thermomagnétique TMD pour surcharge et court-circuit

Équipé d’un déclencheur TMD, ce modèle combine une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits. Le réglage de surcharge s’étend de 175 à 250 A, ce qui permet d’ajuster la protection au plus près des caractéristiques du départ à sécuriser. Pour les défauts de forte intensité, le déclenchement de court-circuit à bref retard couvre une plage de 250 à 2500 A, avec un seuil instantané non différé annoncé à 2500 A.

Pouvoir de coupure 36 kA et format XT3 pour applications de distribution

Avec un pouvoir de coupure de 36 kA, ce disjoncteur boîtier moulé 250A 4P convient aux environnements où le niveau de court-circuit exige un appareil de protection robuste et correctement dimensionné. Son châssis XT3 s’intègre dans les ensembles de distribution nécessitant un encombrement maîtrisé tout en conservant une capacité de protection adaptée aux usages tertiaires techniques et industriels.

Configuration fixe 4 pôles avec raccordements avant par boulonnage

Cette version est un appareil fixe à encastrer avec technique d’insertion définitive. Les raccordements sont disposés en face avant et prévus pour un raccordement principal par boulon, une configuration appréciée pour les câbles de forte section et les liaisons de puissance demandant une connexion mécanique stable. La commande par manette en face avant facilite l’exploitation et les opérations de mise sous ou hors tension dans le tableau.

Large plage de tension et intégration en tableau électrique

Le disjoncteur accepte une tension de dimensionnement de 220 à 690 V, ce qui lui permet de trouver sa place dans de nombreuses architectures de distribution basse tension. Son indice de protection IP20 correspond à un montage en enveloppe ou en coffret, dans lequel il joue pleinement son rôle d’organe de protection et de coupure. Il n’est pas destiné à un montage direct sur profilé chapeau en standard, même si un montage sur rail peut être envisagé en option selon l’équipement retenu.

Version complète avec unité de protection intégrée

Ce modèle est livré comme appareil complet avec unité de protection intégrée, prêt à être sélectionné pour un projet de distribution ou de rénovation d’armoire. Il ne comporte pas de protection différentielle intégrée, ni déclencheur à minimum de tension, ni contact auxiliaire monté d’origine. Cette définition claire permet aux professionnels de choisir un appareil centré sur la fonction essentielle de protection magnétothermique, puis d’ajouter uniquement les accessoires réellement utiles au projet.

Un choix pertinent pour tableaux, protections et distribution électrique

Pour un besoin de disjoncteur quadripolaire 250 A destiné à la protection d’un départ général, d’une ligne de puissance ou d’un sous-tableau, cette référence ABB Tmax XT répond aux attentes des installateurs recherchant une coupure 4P, un neutre pleinement protégé, des bornes avant et un réglage exploitable en mise en service. C’est une solution cohérente pour les applications de distribution électrique où la précision du calibre, la lisibilité de la commande et la compatibilité avec des raccordements de puissance sont déterminantes.
