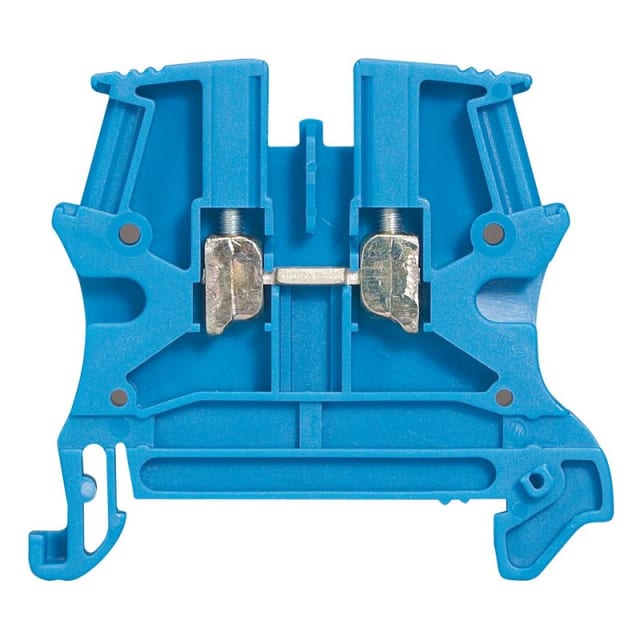

Bloc de jonction à vis 35 mm² bleu Viking 3 037105

Bloc de jonction à vis 35 mm² pour câblage de tableau sur rail DIN

Ce bloc de jonction à vis Viking 3 est conçu pour assurer une jonction de passage simple et nette dans les tableaux électriques. Avec sa configuration 1 entrée / 1 sortie et son montage sur profilé chapeau 35 mm, il s’intègre facilement dans une distribution organisée, lisible et adaptée aux besoins de câblage en armoire. Son format 1 étage convient parfaitement aux circuits qui exigent une connexion directe, robuste et bien repérée.

Section nominale 35 mm² adaptée aux conducteurs de forte capacité

Cette borne de passage accepte une section nominale de 35 mm² et répond aux installations nécessitant le raccordement de conducteurs de section importante. Elle convient aux conducteurs rigides de 2,5 à 50 mm² ainsi qu’aux conducteurs souples de 4 à 35 mm², avec ou sans embout. Cette plage de raccordement apporte de la souplesse au moment du câblage, que ce soit en création de tableau, en extension ou en remise en conformité d’une distribution existante.

Connexion à vis précise pour une liaison claire entre deux conducteurs

Le principe de borne à vis reste particulièrement apprécié dans les tableaux électriques pour les liaisons nécessitant une connexion franche et accessible. Avec ses 2 positions de serrage, ce modèle permet d’établir une jonction de passage entre deux conducteurs dans un encombrement maîtrisé. Son pas de 15 mm facilite l’implantation dans la rangée tout en conservant une bonne lisibilité du câblage et un alignement propre des bornes.

Repérage bleu utile pour les circuits à identifier clairement

Sa couleur bleue permet une identification visuelle immédiate dans le tableau, un atout important lorsqu’il faut distinguer rapidement certains conducteurs ou organiser le repérage par fonction. Dans un environnement de câblage dense, ce repère visuel contribue à rendre l’intervention, la maintenance et le contrôle plus fluides, tout en limitant les risques d’erreur lors des opérations de raccordement ou de reprise.

Format compact pour une implantation rationnelle en armoire

Avec une largeur de 15 mm, une hauteur de 63 mm et une profondeur de 57 mm, ce bloc de jonction combine capacité de raccordement et encombrement contenu. Il trouve sa place dans les coffrets et tableaux où l’optimisation de l’espace est essentielle. Son corps isolant en thermoplastique participe à une intégration adaptée aux usages de câblage en environnement technique, avec une température de fonctionnement indiquée de -5 à 40 °C.

Caractéristiques électriques adaptées à la distribution et au passage

Ce modèle affiche un courant assigné de 125 A et une tension assignée de 800 V, ce qui le destine aux applications de passage et de répartition nécessitant une borne de tableau capable de traiter des intensités élevées sur conducteurs cuivre de section conséquente. Pour l’intégrateur comme pour le tableautier, cela en fait une solution pertinente lorsque la continuité électrique doit rester simple, lisible et dimensionnée pour des circuits de puissance intermédiaire.

Une borne Viking 3 pensée pour les montages organisés et évolutifs

Dans une rangée de bornes, ce bloc de jonction s’inscrit dans la logique de la gamme Viking 3, reconnue pour son usage en tableaux électriques et sa compatibilité avec les montages sur rail DIN. Il convient aux besoins de câblage structurés où l’on recherche une borne de passage à vis 35 mm² facile à intégrer, claire à repérer et adaptée aux assemblages propres dans les coffrets de distribution, de commande ou de raccordement technique.
