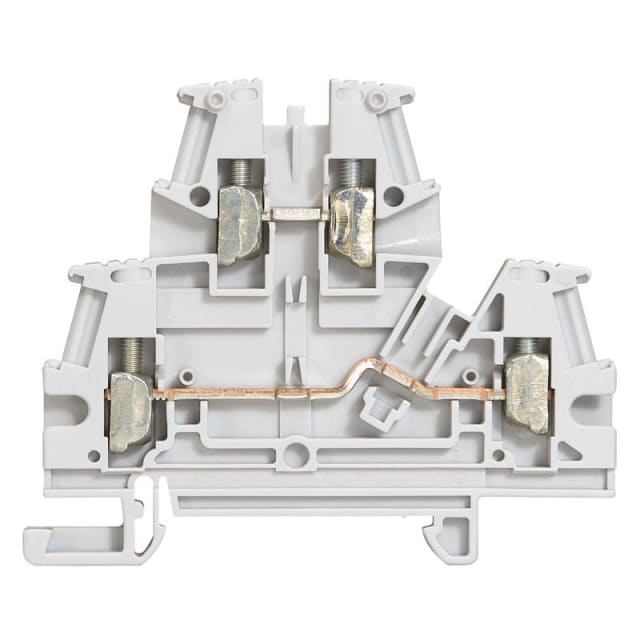

Bloc de jonction à vis 2 étages 4 mm² gris 037168

Bloc de jonction à vis 2 étages 4 mm² pour tableaux électriques compacts

Ce bloc de jonction à vis 2 étages 4 mm² gris de la série Viking 3 est conçu pour le câblage de passage sur rail DIN 35 mm dans les tableaux électriques. Sa configuration à 2 étages permet de raccorder deux jonctions dans un encombrement réduit, avec un pas de 6 mm particulièrement adapté aux montages denses. C’est une solution pratique pour organiser les départs et les liaisons tout en conservant une lecture claire du câblage.

Connexion à vis pour conducteurs souples et rigides

Ce modèle accepte les conducteurs souples de 0,25 à 4 mm² et les conducteurs rigides de 0,25 à 6 mm². La connexion à vis convient parfaitement aux opérations de câblage en armoire lorsque l’on recherche un serrage direct et une mise en œuvre familière pour les installateurs. Le bloc assure la liaison électrique entre conducteurs cuivre et s’intègre facilement dans les circuits de distribution, de commande ou d’interconnexion.

Format 2 étages pour gagner de la place sans compliquer le repérage

Avec seulement 6 mm de largeur, ce bloc de passage optimise l’occupation du rail tout en apportant deux niveaux de raccordement. Ce format est particulièrement intéressant dans les coffrets et tableaux où chaque module compte. La disposition sur deux étages aide à structurer les circuits sur une faible largeur, sans multiplier les bornes simples côte à côte.

Caractéristiques électriques adaptées aux usages courants en tableau

Le bloc est prévu pour un courant assigné de 32 A et une tension assignée de 500 V. Cette capacité le rend pertinent pour de nombreux besoins de raccordement dans les ensembles de distribution et de commande. La section nominale de 4 mm² permet d’assurer un bon compromis entre compacité de la borne et capacité de raccordement, notamment pour les circuits nécessitant une borne de passage fiable et peu encombrante.

Montage rapide sur rail DIN 35 mm

Prévu pour une fixation sur rail DIN 35 mm, ce bloc de jonction s’intègre naturellement dans les architectures standards de tableaux électriques. Ses dimensions de 62,5 mm de hauteur et 75 mm de profondeur facilitent l’implantation dans les enveloppes techniques tout en conservant une bonne accessibilité au serrage. Ce type de montage simplifie aussi les opérations d’extension, de réorganisation ou de maintenance du bornier.

Conception isolante pensée pour l’environnement de l’armoire

Le corps isolant en thermoplastique est adapté à un usage en environnement de tableau, avec une température de fonctionnement de -5 à 40 °C et une classe d’inflammabilité UL 94 V2. La finition grise correspond aux usages courants de repérage pour les circuits standards. L’ensemble convient ainsi à une intégration propre et cohérente dans un bornier de répartition ou de transit.

Un choix pertinent pour le câblage structuré de la gamme Viking 3

Dans une installation où la lisibilité, la densité de câblage et la facilité d’intégration sont essentielles, ce bloc de jonction de passage à vis 2 étages Viking 3 répond à un besoin précis : raccorder efficacement plusieurs conducteurs sur une largeur minimale. Il convient particulièrement aux tableaux électriques, coffrets de commande et ensembles de distribution qui demandent un appareillage de connexion compact, technique et simple à intégrer dans une logique de bornier modulaire.
