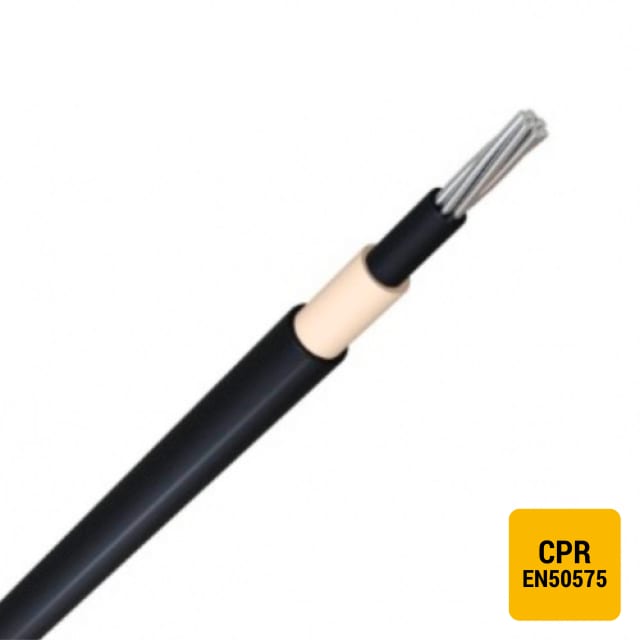

Câble d’énergie NAYY-O 0,6/1 kV 1×240 Eca NAYY0-1X240

Câble d’énergie aluminium 0,6/1 kV pour alimentation et distribution

Le câble d’énergie NAYY-O 0,6/1 kV 1×240 Eca est conçu pour les liaisons de puissance nécessitant une forte section en conducteur unipolaire. Sa section nominale de 240 mm² permet de répondre aux besoins d’alimentation et de distribution sur des installations où la capacité de transport de courant, la tenue mécanique du câble et la simplicité de repérage sont déterminantes. Son format 1 conducteur convient parfaitement aux montages réalisés phase par phase selon l’architecture du chantier.

Âme aluminium câblée classe 2 : bon compromis entre section utile et mise en œuvre

Ce câble NAYY-O est équipé d’une âme ronde en aluminium nu, de classe 2, c’est-à-dire câblée. Cette construction apporte une bonne stabilité de forme tout en restant adaptée aux cheminements techniques courants. L’aluminium permet d’obtenir une solution pertinente pour les grandes sections, notamment lorsque le poids linéaire et le coût matière doivent être maîtrisés sur des longueurs importantes, sans sortir du cadre d’un câble d’énergie PVC classique.

Isolation PVC et gaine extérieure noire pour les usages courants de puissance

L’isolation du conducteur en PVC et la gaine extérieure noire en PVC constituent une configuration largement utilisée pour les câbles d’énergie 0,6/1 kV. Cette conception protège le conducteur, facilite l’intégration dans des environnements techniques usuels et convient aux installations fixes de distribution. Le diamètre extérieur approximatif de 28 mm aide également à anticiper le passage dans les réservations, les supports et les équipements de guidage.

Version NAYY-O sans conducteur de protection intégré

La désignation NAYY-O correspond ici à une version sans conducteur de protection intégré. Ce point est important pour les professionnels qui doivent composer précisément leur liaison en fonction du schéma de câblage retenu. En choisissant un câble unipolaire sans conducteur de protection, vous gardez une grande souplesse pour dimensionner séparément les différents conducteurs du circuit et organiser les cheminements selon les contraintes de l’installation.

Classe CPR Eca pour une identification claire du niveau de réaction au feu

Ce câble appartient à la classe de réaction au feu Eca selon EN 13501-6 et s’inscrit dans la famille des câbles CPR Eca. Cette information est essentielle pour sélectionner le bon produit en fonction du dossier technique et des exigences de classement attendues sur le chantier. Le marquage visible associé à la gamme permet d’identifier rapidement un câble d’énergie conforme à cette classification, avec une lecture simple pour les achats, la préparation et la pose.

Dimensions, rayon de courbure et contraintes de pose à anticiper

Avec un poids indicatif de 1100 kg/km, ce câble de 240 mm² est destiné à des mises en œuvre qui demandent une préparation sérieuse du tirage et du supportage. Son rayon de courbure minimal est de 15 fois le diamètre extérieur, un point à prendre en compte pour éviter les contraintes excessives dans les virages, les remontées et les entrées d’armoires. Cette donnée est particulièrement utile pour sécuriser la pose en locaux techniques, sur chemins de câbles ou dans les parcours où l’encombrement est limité.

Température admissible et comportement en service fixe

Le conducteur admet une température maximale de 70 °C, avec une plage de température de service statique annoncée de -5 à 70 °C. Ces valeurs permettent de cadrer clairement les conditions d’utilisation du câble dans les installations fixes. Pour l’exploitant comme pour l’installateur, cela facilite la vérification de compatibilité avec l’environnement thermique du projet et avec les conditions habituelles d’exploitation d’un câble d’énergie isolé PVC.

Un câble unipolaire forte section adapté aux besoins de distribution structurés

Grâce à sa construction unipolaire, à son conducteur aluminium de 240 mm², à sa tension nominale 0,6/1 kV et à sa gaine noire PVC, ce câble NAYY-O répond aux besoins de distribution électrique où l’on recherche avant tout une solution lisible, technique et bien dimensionnée. Il constitue un choix cohérent pour les professionnels souhaitant un câble de puissance CPR Eca en grande section, facile à intégrer dans une logique de sélection rigoureuse du matériel électrique.
