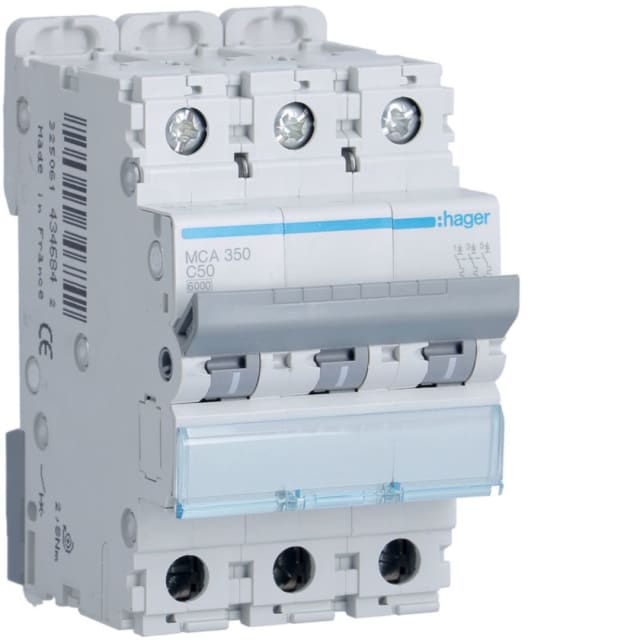

Disjoncteur courbe C 3P 50A 6kA 3 modules MCA350

Disjoncteur tripolaire 50A courbe C pour protection modulaire en triphasé

Ce disjoncteur modulaire 3P 50A courbe C est conçu pour la protection des circuits triphasés dans les tableaux électriques. Son calibre 50 A permet d’alimenter des départs de puissance tout en assurant une coupure automatique en cas de surcharge ou de court-circuit. La courbe C convient particulièrement aux usages courants avec appels de courant modérés au démarrage, comme certains équipements techniques, moteurs de petite puissance, circuits de distribution et applications tertiaires ou industrielles légères.

Format 3 modules pratique pour coffrets et tableaux compacts

Avec une largeur de 3 modules, ce disjoncteur tripolaire s’intègre facilement dans les tableaux de répartition lorsque l’optimisation de l’encombrement est importante. Son format modulaire facilite l’organisation des protections sur rail DIN et convient aussi bien aux installations neuves qu’aux remplacements dans un coffret existant. Sa profondeur totale de 70 mm aide à conserver une implantation nette dans les enveloppes courantes.

Pouvoir de coupure adapté à la protection des départs

Ce modèle dispose d’un pouvoir de coupure de 6 kA à 400 V selon EN 60898, avec 10 kA à 230 V. Il présente également un pouvoir de coupure Icu selon IEC 60947-2 de 10 kA à 400 V et 20 kA à 230 V. Ces caractéristiques en font une solution adaptée pour sécuriser efficacement de nombreux circuits de distribution, en limitant les effets d’un défaut et en participant à la continuité de service du tableau grâce à une protection calibrée pour les besoins usuels.

Raccordement souple et mise en œuvre claire au tableau

Le raccordement accepte des conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui apporte une bonne souplesse d’installation selon la nature du câblage et la section utilisée. L’appareil protège 3 pôles et ne comporte pas de neutre raccordé, ce qui le destine aux circuits tripolaires dédiés. Il fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz avec une tension de dimensionnement de 400 V.

Comportement électrique pensé pour les environnements de distribution

La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV contribuent à une intégration cohérente dans les ensembles de protection et de distribution. Sa classe de limitation énergétique 3 permet de mieux contenir l’énergie laissée passer en cas de défaut. La catégorie de surtension 3 et le degré de pollution 2 correspondent à un usage dans les environnements électriques habituels de bâtiment et de locaux techniques.

Compatibilité avec accessoires pour faire évoluer la protection

Ce disjoncteur accepte des dispositifs supplémentaires, ce qui permet d’adapter la protection selon les besoins du tableau et les contraintes d’exploitation. Cette possibilité est utile lorsqu’il faut faire évoluer une installation, ajouter des fonctions de signalisation ou compléter l’appareillage autour du départ protégé. Pour un montage cohérent, il s’intègre naturellement dans une logique de distribution modulaire avec appareillage associé.

Un choix pertinent pour circuits techniques en environnement exigeant

Sa plage de température de fonctionnement de -25 à 70 °C permet d’envisager son utilisation dans des contextes techniques variés, sous réserve du respect des conditions d’installation du tableau. Son indice de protection IP20 correspond à un usage à l’intérieur d’une enveloppe adaptée. Ce disjoncteur courbe C 3P 50A 6kA répond ainsi aux besoins des professionnels recherchant une protection modulaire claire, puissante et bien dimensionnée pour des départs triphasés sans neutre.
