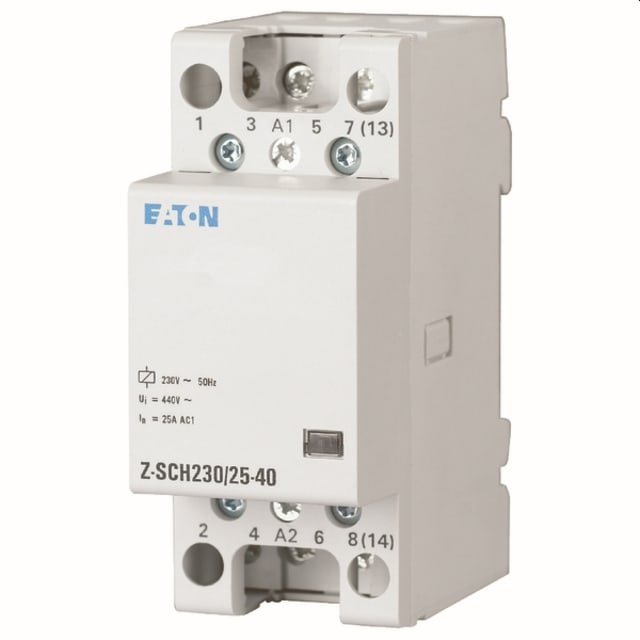

Contacteur modulaire 25A 4 pôles 230V 4NO 248847

Contacteur modulaire 25 A 4 pôles pour commande de circuits en tableau

Ce contacteur modulaire 25 A à 4 pôles est conçu pour la commande de circuits électriques depuis un tableau de répartition. Avec ses 4 contacts à fermeture, il permet de piloter simultanément plusieurs lignes ou de réaliser une coupure coordonnée sur plusieurs pôles, dans un encombrement réduit de 2 modules. Sa bobine de commande en 230 V AC 50 Hz le rend particulièrement adapté aux installations où la commande est alimentée directement en tension alternative standard.

Configuration 4NO pour une commutation simple et efficace

La configuration 4NO correspond à 4 contacts normalement ouverts, sans contact à ouverture. Ce principe est recherché pour les applications de mise en service de charges à la demande, avec fermeture des circuits uniquement lors de l’alimentation de la bobine. Ce type d’architecture convient bien aux usages de commande d’éclairage, de distribution ou d’automatismes simples nécessitant plusieurs pôles de travail en fermeture simultanée.

Calibre 25 A AC-1 pour charges de commande et usages de distribution

Avec un courant de service assigné de 25 A en catégorie d’utilisation AC-1, ce contacteur modulaire est destiné aux charges compatibles avec ce niveau d’emploi. Il peut être utilisé pour la commande de circuits de distribution ou de charges résistives, ainsi que pour certaines applications d’éclairage selon les valeurs admissibles du produit. Sa tension assignée de service atteint 440 V, ce qui facilite son intégration dans des ensembles de commande et de protection modulaires.

Adapté à la commande d’éclairage avec charges clairement définies

Ce modèle accepte jusqu’à 3000 W en lampe à incandescence, 1160 VA en lampe fluorescente, 2552 VA en montage duo et 1044 VA en fluorescent avec compensation parallèle. Ces données permettent de dimensionner plus précisément la commande selon la nature réelle de la charge. Pour un tableau électrique tertiaire, résidentiel ou technique, cette lisibilité est un atout concret pour éviter les erreurs de choix sur les circuits d’éclairage commandés par contacteur.

Format modulaire 2 pas pour une intégration propre dans le coffret

Grâce à sa largeur de 2 unités de division et à sa profondeur totale de 60 mm, ce contacteur modulaire s’intègre facilement dans les coffrets et tableaux sur rail. Ce format compact aide à préserver de la place pour les autres appareillages modulaires, notamment les protections, commandes et accessoires de distribution. C’est une solution intéressante lorsque l’optimisation de l’espace disponible dans l’enveloppe est un critère important.

Commande en 230 V AC avec plage de fonctionnement adaptée

La tension de commande mesurée de 195,5 à 253 V en courant alternatif permet un fonctionnement cohérent avec une alimentation de commande en 230 V AC. Cette plage apporte une compatibilité pratique avec les installations courantes en commande modulaire. Le produit ne dispose pas de coulisseau pour enclenchement manuel ni de fonction jour/nuit, ce qui oriente son usage vers une commande électrique franche, pilotée par l’installation en amont.

Protection IP40 et possibilités d’équipement complémentaire

Le degré de protection IP40 convient à une intégration dans un tableau ou un coffret adapté, pour protéger l’appareil dans son environnement de pose habituel. Le contacteur accepte par ailleurs des dispositifs supplémentaires, ce qui peut être utile pour faire évoluer l’installation selon les besoins de signalisation ou d’auxiliaires. Pour l’installateur comme pour l’exploitant, cela facilite la constitution d’un ensemble modulaire cohérent, clair et techniquement bien dimensionné.
