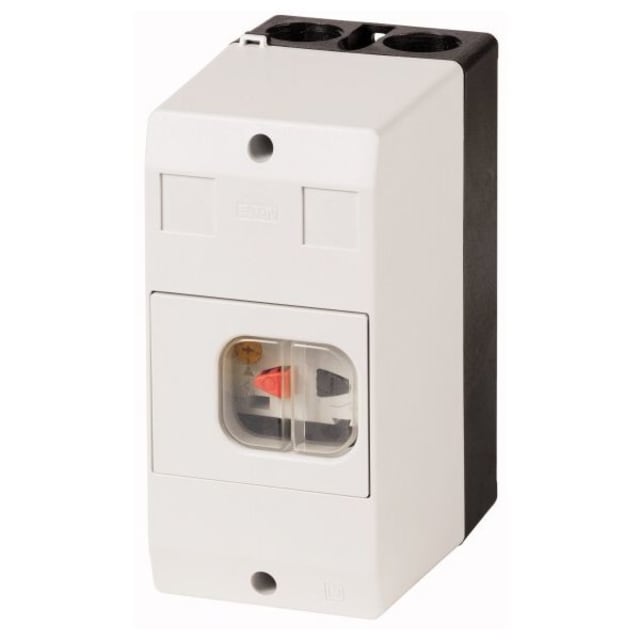

Disjoncteur moteur encastré 3 pôles 2,5-4A PKZM01-4-G

Protection moteur encastrée pour départs triphasés de 2,5 à 4 A

Ce disjoncteur moteur encastré 3 pôles est conçu pour la protection et la commande de moteurs dans une plage de réglage de surcharge de 2,5 à 4 A. Il convient particulièrement aux applications où l’on recherche un appareil complet en boîtier, directement exploitable, avec une commande par poussoir en façade. Son calibre réglable permet d’adapter précisément la protection au courant nominal du moteur afin d’améliorer la cohérence du départ moteur.

Déclenchement thermo-magnétique pour surcharge et court-circuit

L’appareil utilise une technique de déclenchement thermo-magnétique, adaptée à la protection des moteurs contre les surcharges et les défauts de court-circuit. Le seuil de déclenchement non différé atteint 62 A, tandis que le pouvoir de coupure limite assigné à 400 V AC est donné pour 50 kA. Cette configuration en fait une solution pertinente pour sécuriser un départ moteur tout en conservant une logique de protection claire et lisible dans l’installation.

Compatible avec les applications moteur jusqu’à 1,5 kW en AC-3

Ce modèle est prévu pour une tension de service nominale jusqu’à 440 V, avec une puissance de service de 0,75 kW à 230 V en AC-3 et 1,5 kW à 400 V. Il s’intègre donc naturellement dans des installations de motorisation de faible puissance nécessitant une protection dédiée. Le courant permanent assigné de 4 A confirme son positionnement sur des équipements compacts, avec un réglage fin dans la zone d’utilisation indiquée.

Sensibilité à la perte de phase pour une protection mieux adaptée au moteur

La sensibilité aux chutes de phase constitue un point important pour la protection d’un moteur triphasé. En cas de défaut de phase, l’appareil est conçu pour réagir de manière adaptée afin de limiter les conséquences sur l’échauffement du moteur. Ce point est particulièrement utile dans les environnements où la continuité des trois phases doit être surveillée de près pour préserver le fonctionnement du départ moteur.

Boîtier IP65 avec commande par poussoir en façade

Grâce à son indice de protection IP65, ce disjoncteur moteur encastré convient aux intégrations nécessitant une bonne protection du boîtier contre les poussières et les projections d’eau. Son exécution avec élément de commande à poussoir facilite l’utilisation en façade, tout en conservant un encombrement maîtrisé. Cette conception en appareil complet dans un boîtier permet une mise en œuvre propre et structurée sur machine, coffret ou poste de commande.

Raccordement à vis et format compact pour intégration en coffret

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour sa simplicité de câblage et sa bonne tenue en environnement technique. Avec des dimensions de 117 mm de large, 158 mm de profondeur et 80 mm de hauteur, ce modèle offre un format compact pour une protection moteur encastrée. Il permet d’organiser plus facilement les départs dans les ensembles de distribution ou de commande où l’espace doit rester optimisé.

Un choix pertinent pour les tableaux et protections électriques spécifiques

Ce disjoncteur moteur 3 pôles répond aux besoins des tableaux électriques et des applications de protection spécifiques dédiées aux moteurs. Il s’adresse aux intégrateurs, tableautiers et professionnels recherchant une solution encastrée, lisible et techniquement cohérente pour protéger un moteur de faible puissance. Sa combinaison entre réglage de 2,5 à 4 A, protection thermo-magnétique, sensibilité à la perte de phase et boîtier IP65 en fait un produit adapté aux installations exigeant une protection moteur dédiée et bien identifiée.
