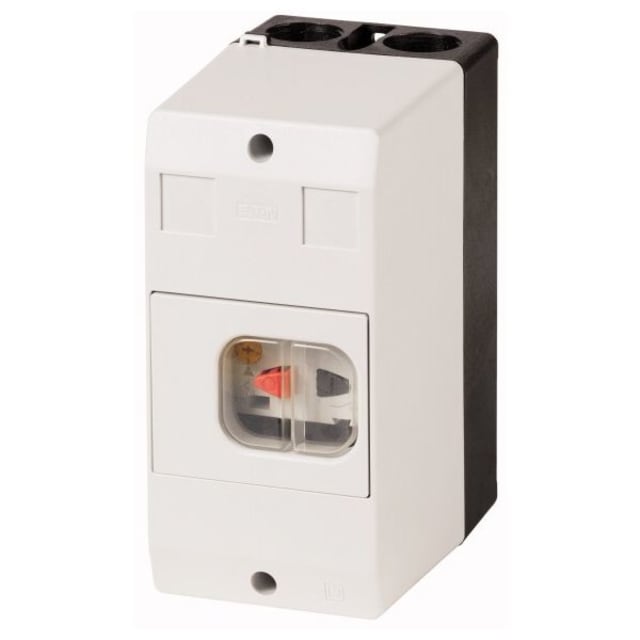

Disjoncteur moteur encastré 3 pôles 1-1,6 A PKZM01-1,6-G

Disjoncteur moteur encastré 3 pôles pour protection précise des petits moteurs

Le disjoncteur moteur encastré 3 pôles 1-1,6 A PKZM01-1,6-G est conçu pour la protection et la commande manuelle de moteurs triphasés de faible puissance. Son réglage thermique de 1 à 1,6 A permet d’adapter la protection au courant du moteur afin de limiter les déclenchements inadaptés tout en sécurisant l’installation. Il convient particulièrement aux applications où l’on recherche un appareil compact, complet en boîtier, prêt à être intégré dans un ensemble de commande ou de protection.

Déclenchement thermo-magnétique pour surcharge et court-circuit

Ce modèle repose sur une technologie de déclenchement thermo-magnétique, adaptée à la protection des départs moteurs contre les surcharges et les courts-circuits. Le seuil de déclenchement de court-circuit est donné à 25 A, avec un pouvoir de coupure assigné Icu de 50 kA à 400 V en courant alternatif. Cette configuration en fait une solution pertinente pour protéger efficacement le moteur et sa ligne, tout en conservant une exploitation simple sur le terrain.

Plage de réglage 1 à 1,6 A adaptée aux moteurs jusqu’à 0,55 kW

Avec une plage de réglage de surcharge de 1 à 1,6 A, ce disjoncteur moteur est prévu pour des moteurs de petite puissance. Les valeurs de puissance de service AC-3 indiquent 0,25 kW à 230 V et 0,55 kW à 400 V. Cela facilite le choix du bon appareil pour des applications industrielles ou techniques nécessitant une protection ciblée sur des moteurs de faible intensité, sans surdimensionnement inutile.

Boîtier IP65 pour intégration en environnement exposé

Le PKZM01-1,6-G est livré comme appareil complet dans un boîtier avec indice de protection IP65. Cette conception permet une utilisation dans des environnements où l’appareillage doit être protégé contre les poussières et les projections d’eau. Pour une implantation sur machine, en coffret ou à proximité d’un équipement motorisé, ce niveau de protection apporte une réponse pratique lorsque le point de commande n’est pas installé dans une enveloppe principale totalement fermée.

Commande par poussoir et sensibilité aux chutes de phase

L’appareil dispose d’un organe de commande par poussoir, apprécié pour une manœuvre directe et lisible. Il est également sensible aux chutes de phase, un point important pour la protection des moteurs triphasés, car une perte de phase peut entraîner un échauffement rapide et une détérioration du moteur. Cette fonction contribue à une meilleure maîtrise des conditions de fonctionnement du départ moteur, notamment sur des installations soumises à des contraintes d’exploitation régulières.

Raccordement à vis et format compatible avec les intégrations techniques

Le raccordement principal s’effectue par bornes à vis, une solution recherchée pour les connexions franches et la maintenance en environnement technique. Son format de 117 mm de largeur, 158 mm de profondeur et 80 mm de hauteur permet d’anticiper plus facilement l’encombrement lors de l’intégration. Ce disjoncteur moteur encastré 3 pôles s’intègre ainsi dans les montages où la robustesse de connexion, la lisibilité de câblage et la cohérence d’implantation sont des critères essentiels.

Un choix pertinent pour tableaux et départs moteurs basse intensité

Ce disjoncteur moteur PKZM01-1,6-G trouve naturellement sa place dans les tableaux électriques, ensembles de distribution et protections spécifiques dédiés aux moteurs. Il répond au besoin de protection de départs moteurs basse intensité avec une tension de service nominale jusqu’à 440 V, sans ajouter de fonctions superflues comme un contact auxiliaire intégré ou un déclencheur à sous-tension incorporé. Pour l’installateur comme pour l’exploitant, il constitue une solution claire, technique et bien ciblée pour les applications de protection moteur en 3 pôles.
