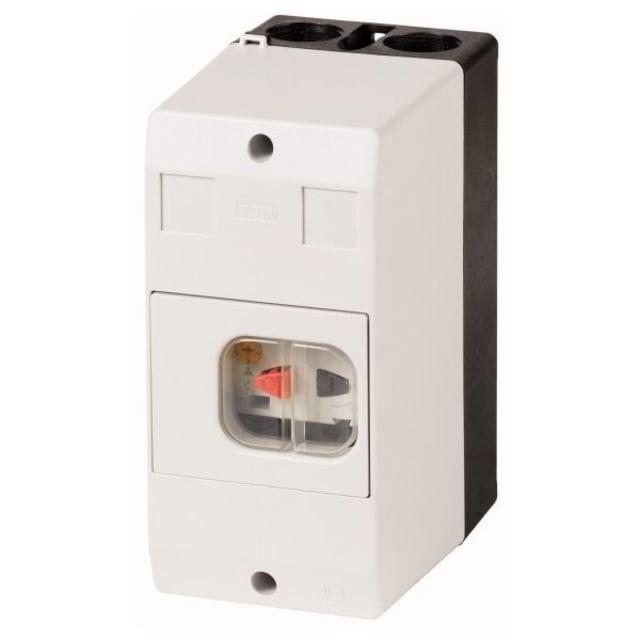

Disjoncteur moteur encastré 3 pôles 4-6,3A PKZM01-6,3-G

Disjoncteur moteur encastré 3 pôles pour protection et commande de moteurs

Le disjoncteur moteur encastré 3 pôles 4-6,3A PKZM01-6,3-G est conçu pour assurer la protection et la commande manuelle de départs moteurs dans un format complet en boîtier. Cette version encastrée avec commande par poussoir convient aux installations où l’on recherche une solution compacte, lisible et directement exploitable en façade. Son fonctionnement thermo-magnétique permet de couvrir à la fois la protection contre les surcharges et le déclenchement en cas de court-circuit, ce qui en fait un appareil particulièrement adapté à la protection de moteurs triphasés.

Plage de réglage 4 à 6,3 A pour un ajustement précis au moteur

Avec une zone de réglage surcharge de 4 à 6,3 A, ce disjoncteur moteur permet d’adapter la protection au courant nominal du moteur à protéger. Ce réglage précis aide à mieux accorder l’appareil à l’application réelle, tout en facilitant l’intégration sur des départs moteurs de petite puissance. En AC-3, la puissance de service est donnée pour 1,1 kW à 230 V et 2,2 kW à 400 V, ce qui oriente clairement son usage vers des circuits moteurs nécessitant une protection dédiée et bien calibrée.

Déclenchement thermo-magnétique pour surcharge et court-circuit

La technologie de déclenchement thermo-magnétique combine une réponse adaptée aux surcharges et une protection rapide face aux défauts de court-circuit. Le domaine de réglage du déclencheur non différé de court-circuit est de 98 A, avec un pouvoir de coupure assigné à 400 V AC de 50 kA. Cette configuration permet de sécuriser efficacement le départ moteur tout en participant à la maîtrise des contraintes électriques sur l’installation.

Version en boîtier IP65 pour environnements exposés

Ce modèle est fourni comme appareil complet dans un boîtier, avec un indice de protection IP65. Cette exécution est particulièrement intéressante lorsque l’appareillage doit être installé dans des environnements soumis à la poussière ou aux projections, tout en conservant une commande accessible grâce à son élément de commande à poussoir. Pour l’intégrateur comme pour le mainteneur, cette conception facilite le déploiement d’une protection moteur directement exploitable sans recourir à un montage d’appareillage séparé.

Sensibilité aux chutes de phase pour préserver le moteur

Le PKZM01-6,3-G est sensible aux chutes de phase, un point important dans les applications triphasées. Cette caractéristique contribue à mieux protéger le moteur contre certaines conditions de fonctionnement dégradées susceptibles d’entraîner échauffement, perte de performance ou sollicitation anormale. Dans une logique de protection moteur, cette sensibilité renforce l’intérêt du produit sur les installations où la continuité et la maîtrise du comportement électrique du départ sont essentielles.

Raccordement à vis et intégration simple dans les ensembles électriques

Le raccordement principal à vis permet une connexion franche et adaptée aux pratiques courantes en environnement industriel et tertiaire. Avec ses dimensions de 80 mm de hauteur, 117 mm de largeur et 158 mm de profondeur, ce disjoncteur moteur encastré s’intègre dans des ensembles où l’encombrement et l’accessibilité doivent être anticipés dès la conception. L’absence de commutateur auxiliaire intégré et de déclencheur à sous-tension intégré permet aussi de bien identifier cette version pour les projets recherchant une configuration simple et ciblée.

Un choix pertinent pour les départs moteurs compacts et protégés

Ce disjoncteur moteur 3 pôles 4-6,3A répond aux besoins des professionnels qui recherchent une protection moteur encastrée, complète et claire à mettre en œuvre. Son boîtier IP65, sa commande par poussoir, sa plage de réglage 4 à 6,3 A, sa sensibilité aux chutes de phase et son déclenchement thermo-magnétique en font une solution adaptée aux coffrets, tableaux et ensembles de distribution intégrant des départs moteurs de faible puissance. C’est un appareil technique pensé pour apporter une protection dédiée tout en gardant une lecture simple de sa fonction dans l’installation.
