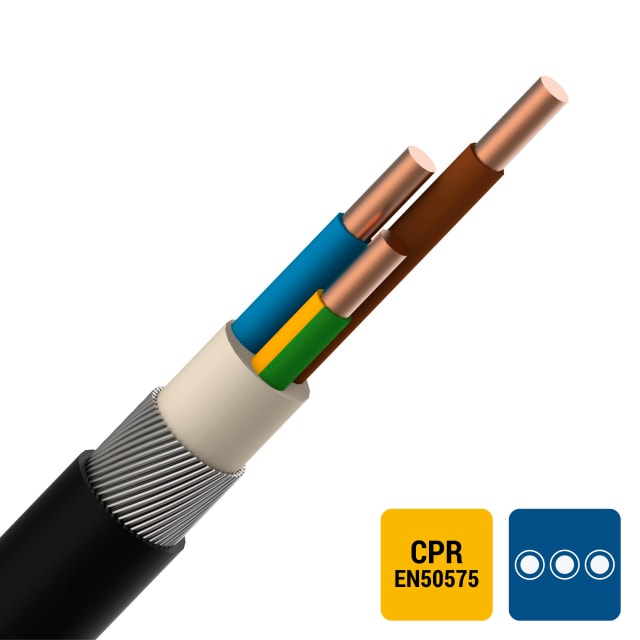

Câble d’énergie armé EXAVB XLPE/PVC 1kV 4G4mm² Cca

Câble d’énergie armé EXAVB 4G4 mm² pour alimentation 0,6/1 kV

Le câble d’énergie armé EXAVB XLPE/PVC 1kV 4G4 mm² Cca est conçu pour les installations basse tension 0,6/1 kV nécessitant une alimentation robuste avec conducteur de protection intégré. Sa configuration 4G4 comprend 4 conducteurs cuivre de 4 mm², dont un conducteur vert/jaune, pour faciliter le raccordement des équipements et des tableaux dans les environnements où une protection mécanique du câble est recherchée. Sa géométrie ronde et sa gaine extérieure noire lui permettent une intégration propre dans les cheminements techniques.

Âmes cuivre massives pour un câblage net et stable

Ce câble EXAVB est équipé d’âmes en cuivre nu de classe 1, à conducteur massif rond. Cette construction convient particulièrement aux parcours fixes où l’on attend une tenue dimensionnelle régulière et un câblage précis. L’isolation principale en XLPE offre une bonne tenue thermique, avec une température maximale admissible du conducteur de 90 °C, ce qui en fait une solution adaptée aux circuits d’énergie soumis à des conditions d’exploitation soutenues.

Armure acier pour les installations exposées aux risques mécaniques

L’un des points forts de ce câble d’énergie armé réside dans son armure en fils d’acier. Elle apporte une protection supplémentaire lorsque le cheminement peut être exposé à des contraintes mécaniques, des chocs ou des environnements techniques plus exigeants. Cette conception répond bien aux installations fixes où le câble ne doit pas seulement transporter l’énergie, mais aussi bénéficier d’une barrière physique entre les conducteurs et l’environnement extérieur.

Isolation XLPE et gaine PVC : un ensemble pensé pour la distribution d’énergie

L’association d’une isolation XLPE et d’une gaine extérieure PVC permet d’obtenir un câble équilibré pour la distribution d’énergie. L’isolant réticulé contribue à la tenue thermique des conducteurs, tandis que la gaine PVC noire assure la protection extérieure du câble sur les parcours fixes. Avec un diamètre extérieur approximatif de 16,5 mm, ce modèle reste cohérent pour des passages techniques courants, tout en conservant une structure armée adaptée aux usages d’alimentation.

Classement CPR Cca s3 d2 a3 pour les projets soumis aux exigences feu

Ce câble EXAVB 4G4 mm² est classé Cca selon l’EN 13501-6, avec des sous-classements s3, d2 et a3. Il répond ainsi aux besoins des installations où le classement CPR du câble fait partie des critères de sélection. Le marquage CPR constitue un point de repère important pour les professionnels qui doivent choisir un câble d’énergie conforme aux exigences du chantier, tout en conservant une solution armée en 0,6/1 kV.

Repérage simple des conducteurs et présence du conducteur de protection

Les conducteurs sont identifiés par couleur et le marquage est annoncé conforme au repérage HD 308 S2, ce qui facilite les opérations de raccordement, de contrôle et de maintenance. La présence du conducteur de protection intégré évite de devoir ajouter un conducteur séparé pour certaines configurations d’alimentation. Pour l’installateur, cela permet de gagner en lisibilité lors du tirage, de la préparation et du raccordement du câble.

Contraintes de pose et encombrement à anticiper sur chantier

Pour une mise en œuvre correcte, il convient de tenir compte de son rayon de courbure minimal de 15 fois le diamètre extérieur. Avec un poids de 610 kg/km, ce câble armé présente une construction plus soutenue qu’un câble d’énergie non armé, ce qui doit être pris en compte lors de la manutention et de l’organisation du chantier. La température de pose est donnée entre 5 et 60 °C, et la température de service statique entre -15 et 60 °C, des informations utiles pour préparer l’installation dans de bonnes conditions.

Un choix pertinent pour les alimentations fixes nécessitant protection et tenue thermique

Ce câble d’énergie armé EXAVB XLPE/PVC 1kV 4G4 mm² Cca constitue une solution adaptée aux alimentations fixes en basse tension lorsque la protection mécanique, la présence d’un conducteur de terre, le classement CPR et la tenue thermique du conducteur sont des critères décisifs. Sa structure cuivre massive, son armure acier, son isolation XLPE et sa gaine PVC en font un câble cohérent pour les réseaux d’énergie qui demandent une construction technique claire, stable et protectrice.
