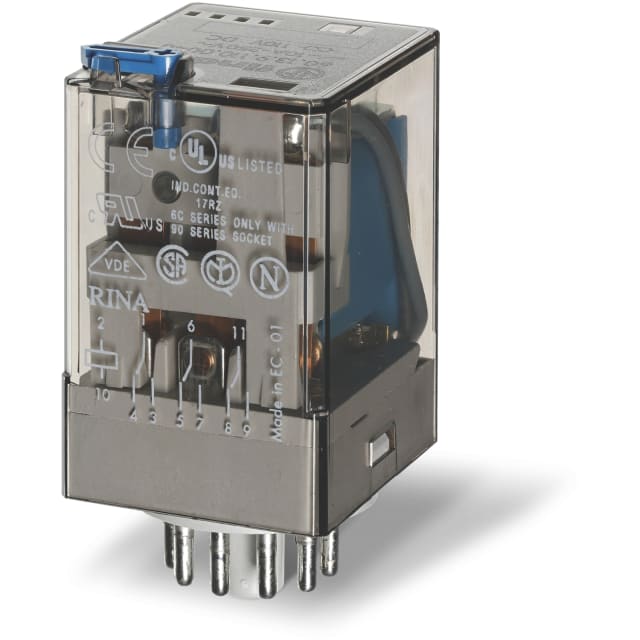

Relais industriel 3RT 10A 24V AC 601380240040

Relais industriel embrochable 3RT 10 A pour commande en 24 V AC

Ce relais industriel 3RT 10 A en 24 V AC est conçu pour les circuits de commande nécessitant trois contacts inverseurs dans un format compact et simple à intégrer. Son fonctionnement monostable en fait une solution adaptée aux automatismes, interfaces de commande, tableaux électriques et armoires techniques où l’on recherche une commutation nette et une lecture claire de l’état du relais. Sa version embrochable permet un montage sur support de série compatible, pratique pour la maintenance et le remplacement en environnement d’exploitation.

Trois contacts inverseurs pour une gestion souple des circuits

Avec ses 3 contacts sous forme de commutateurs et son courant nominal de 10 A, ce relais permet de piloter plusieurs fonctions à partir d’un même organe de commande. Cette configuration est particulièrement utile pour les logiques de signalisation, d’interverrouillage, de report d’état ou de basculement de circuits auxiliaires. Le pouvoir de démarrage maximal de 20 A apporte une marge intéressante sur les appels de courant au moment de l’enclenchement, ce qui le rend pertinent pour de nombreux usages de commande industrielle.

Bobine 24 V AC dédiée aux commandes en courant alternatif

La bobine de commande fonctionne exclusivement en 24 V AC à 50 Hz comme à 60 Hz. Ce positionnement le rend cohérent avec les installations de commande en basse tension alternative, souvent retenues dans les coffrets, pupitres et armoires d’automatisme. L’absence d’alimentation en courant continu évite toute ambiguïté au moment du choix et permet de sélectionner directement le bon relais pour une chaîne de commande prévue en AC.

Montage à broches pour remplacement rapide sur support

Le raccordement à broches correspond à une utilisation sur embase adaptée, avec relais non livré avec socle. Cette conception facilite les opérations de remplacement sans reprise complète du câblage lorsque le support est déjà en place. Dans un tableau ou une armoire, ce type de montage est apprécié pour accélérer l’entretien, limiter les temps d’arrêt et conserver une implantation propre. C’est une solution efficace dès lors que l’on souhaite un relais industriel enfichable, simple à déposer et à remettre en service.

Commande manuelle et visualisation mécanique utiles à l’exploitation

Ce modèle est associé à un bouton de test ainsi qu’à un indicateur mécanique, des éléments très utiles lors des phases de contrôle, de mise en service ou de diagnostic. L’utilisateur peut ainsi vérifier plus facilement le basculement du relais et confirmer son état sans recourir systématiquement à des moyens de mesure complémentaires. Dans les environnements de maintenance électrique, cet usage apporte un vrai confort pour les vérifications fonctionnelles sur les circuits de commande.

Format compact pour intégration en tableau et armoire

Avec des dimensions de 32,5 mm de largeur, 54,2 mm de hauteur et 36,4 mm de profondeur, ce relais industriel s’intègre facilement dans les ensembles de distribution et de commande où l’espace doit être maîtrisé. Son indice de protection IP20 correspond à une installation en volume protégé, typiquement à l’intérieur d’un coffret ou d’une armoire. Ce format compact permet d’optimiser l’encombrement tout en conservant une configuration à trois inverseurs, souvent recherchée en automatisme et en appareillage de commande.

Choix pertinent pour maintenance, automatisme et circuits auxiliaires

Ce relais convient particulièrement aux professionnels qui recherchent un relais industriel 24 V AC 10 A à trois inverseurs pour des fonctions de commande, de découplage ou de report dans les tableaux électriques. Son architecture non polarisée, son exécution embrochable et sa configuration de contacts en font un composant adapté aux besoins courants en maintenance industrielle, en rénovation d’armoire ou en création de circuits auxiliaires. Il constitue un choix précis lorsque l’application exige un relais compact, à commande alternative, facile à intégrer sur support.
