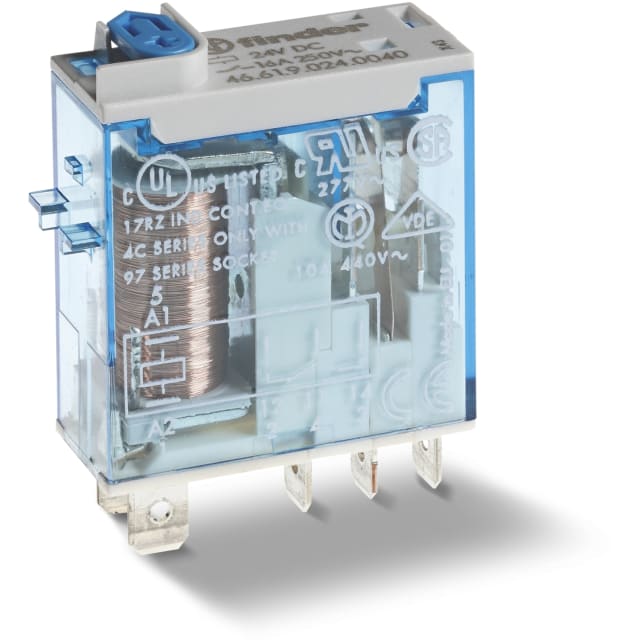

Relais miniature 1RT 16A 230V AC pour commande et commutation compactes

Ce relais miniature 1RT 16A 230V est conçu pour les fonctions de commande et de commutation en environnement électrique compact. Son format réduit facilite l’intégration dans un coffret, une armoire ou un ensemble de distribution lorsque l’espace disponible est limité. Avec son fonctionnement monostable et sa commande en courant alternatif 230 V à 50/60 Hz, il répond aux besoins courants de pilotage de circuits auxiliaires, d’automatismes simples et d’interfaces de commande.

Configuration 1 contact inverseur pour une commutation polyvalente

Équipé d’un seul contact inverseur, ce relais permet de gérer une commutation de type 1RT, pratique pour basculer un circuit entre deux états. Son courant nominal de 16 A lui permet de prendre en charge des usages de commande avec une capacité de coupure adaptée aux installations nécessitant un relais miniature plus robuste qu’un modèle de faible puissance. Cette configuration en fait un choix pertinent pour de nombreuses logiques de pilotage, de signalisation ou d’interface entre organes de commande et charges.

Bobine 230V AC et fonctionnement stable en alimentation alternative

La bobine de commande est prévue pour une alimentation 230 V AC en 50 Hz comme en 60 Hz. Ce point simplifie le choix du produit dans les montages alimentés directement en tension alternative standard. Le relais fonctionne en version non polarisée, avec entraînement monostable, ce qui convient aux applications où le contact doit changer d’état uniquement pendant l’alimentation de la bobine puis revenir à sa position initiale à la coupure.

Bouton test verrouillable et indicateur mécanique pour les opérations de maintenance

La présence d’un bouton test verrouillable apporte un vrai avantage lors des phases de contrôle, de câblage et de mise en service. Il permet d’actionner manuellement le relais pour vérifier le comportement du circuit sans dépendre immédiatement de la commande électrique. L’indicateur mécanique offre en parallèle une lecture visuelle simple de l’état du relais, utile pour le diagnostic rapide dans un tableau ou lors d’une intervention de maintenance. Cette combinaison améliore le confort de vérification sur site.

Raccordement à broches de type Faston 187 pour montage adapté

Ce modèle utilise un raccordement à broches, couramment exploité en connexion Faston 187. Ce type de liaison convient aux montages nécessitant une connexion enfichable claire et pratique, que ce soit sur support compatible ou en câblage adapté à l’application. Le relais est livré sans socle, ce qui permet de sélectionner le support ou l’intégration la plus appropriée selon l’architecture du coffret, la maintenance attendue et les habitudes de câblage de l’installateur.

Format miniature pour intégration dans les coffrets et ensembles modulaires

Avec une largeur de 12,4 mm, une hauteur de 32,8 mm et une profondeur de 29 mm, ce relais miniature s’intègre facilement dans des ensembles où la densité de composants compte. Son encombrement maîtrisé facilite l’organisation interne des tableaux et sous-ensembles de commande. L’indice de protection IP40 correspond à un usage dans un environnement intégré et protégé, typiquement à l’intérieur d’un coffret ou d’une enveloppe électrique adaptée.

Matériaux de contact adaptés aux usages de commutation courants

Le relais est donné avec un contact en alliage de cuivre, et la description produit mentionne également un matériau de contact AgNi. Cette technologie est recherchée pour les fonctions de commutation nécessitant un bon comportement sur des usages électriques courants. La surface de contact non traitée et l’architecture simple du contact en font un composant cohérent pour les montages de commande, d’interface et de relais auxiliaire, lorsque l’on recherche un relais miniature 230V AC 16A avec commande manuelle de test.
