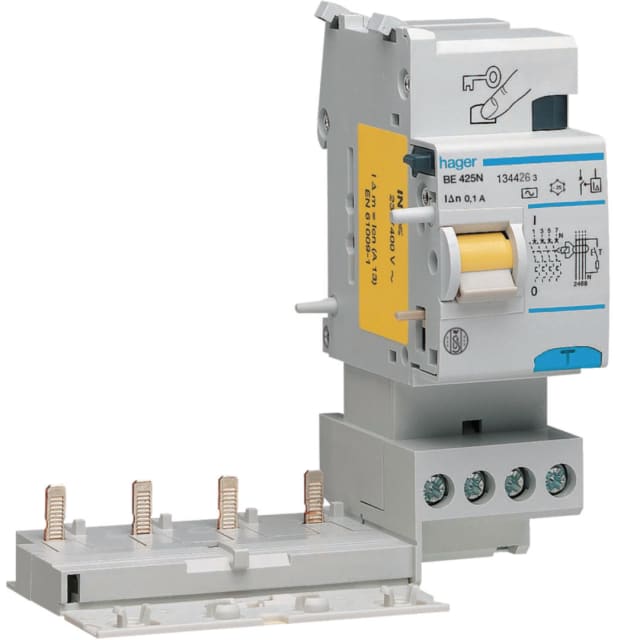

Bloc différentiel 4 pôles 25A 100mA type A BE425N

Bloc différentiel 4 pôles 25 A 100 mA type A pour protection modulaire

Ce bloc différentiel 4 pôles 25 A 100 mA type A est conçu pour compléter une protection modulaire au sein d’un tableau électrique. Il apporte une surveillance différentielle adaptée aux circuits en 230 à 400 V et permet de détecter les défauts d’isolement avec une sensibilité de 100 mA. Sa configuration tétrapolaire le rend particulièrement pertinente pour les installations triphasées avec neutre, lorsque la continuité d’exploitation et la protection des personnes et des équipements doivent être intégrées avec cohérence dans l’ensemble du tableau.

Détection type A adaptée aux courants différentiels usuels et composantes pulsées

Le type A permet la détection des courants différentiels alternatifs ainsi que des courants résiduels continus pulsés. Ce point est important dès lors que l’installation alimente des usages comportant de l’électronique de puissance ou des équipements générant ce type de défaut. Cette technologie contribue à une protection différentielle mieux adaptée qu’un type AC dans de nombreuses configurations actuelles, tout en restant lisible et simple à intégrer dans une architecture modulaire standard.

Calibre 25 A et sensibilité 100 mA pour une intégration ciblée

Avec un courant nominal de 25 A, ce bloc différentiel convient aux ensembles de protection où ce calibre répond au dimensionnement du circuit concerné. Sa sensibilité de 100 mA oriente son emploi vers des besoins de protection différentielle spécifiques, différents des appareils très haute sensibilité utilisés en protection complémentaire. Il constitue ainsi une solution pertinente lorsque le niveau de déclenchement recherché doit rester compatible avec le schéma de protection retenu dans le tableau.

Format 4 pôles pour réseaux triphasés avec neutre

La version 4 pôles permet de prendre en compte les trois phases et le neutre dans un seul ensemble différentiel. Cette architecture est particulièrement adaptée aux tableaux alimentant des départs triphasés, des circuits techniques ou des applications tertiaires nécessitant une coupure et une surveillance sur l’ensemble des conducteurs actifs. Le résultat est une intégration propre, homogène et adaptée aux besoins des tableaux de distribution modulaires.

Raccordement simple et compatibilité avec les sections usuelles du tableau

Le raccordement accepte des conducteurs monofilaires de 1 à 10 mm² et des conducteurs multifilaires de 1 à 6 mm². Cette plage couvre les sections couramment rencontrées dans les tableaux de répartition, ce qui facilite l’assemblage et le câblage sans surdimensionnement inutile. La tenue en tension nominale de 230 à 400 V, la fréquence 50 Hz, la tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 4 kV confirment une intégration adaptée aux environnements de distribution modulaire usuels.

Déclenchement instantané pour réaction immédiate au défaut

Ce modèle fonctionne sans temporisation réglable et avec un temps de retard maximal de 0 ms. Il intervient donc de manière instantanée en cas de défaut différentiel détecté. Ce comportement est recherché lorsque la rapidité de réaction fait partie des critères de protection du circuit. L’absence de réglage simplifie également le choix du produit pour les configurations où l’on attend un fonctionnement direct, sans paramétrage complémentaire.

Encombrement technique maîtrisé pour tableau électrique

Avec un indice de protection IP20, ce bloc différentiel est destiné à être installé dans un coffret ou un tableau assurant la protection mécanique de l’ensemble. Sa puissance dissipée de 3 W aide à conserver une gestion thermique cohérente dans les enveloppes modulaires, notamment lorsque plusieurs appareils sont regroupés. Il est prévu pour fonctionner dans une plage de température ambiante de -5 à +40 °C, ce qui correspond aux conditions de pose habituelles en environnement intérieur technique.

Un choix pertinent pour compléter une protection différentielle modulaire

Ce bloc différentiel 4 pôles 25 A 100 mA type A répond aux besoins des professionnels et installateurs recherchant un appareil clair à sélectionner, simple à raccorder et adapté aux tableaux modulaires triphasés. Sa combinaison entre calibre 25 A, sensibilité 100 mA, technologie type A et raccordement sur 4 pôles en fait une solution efficace pour structurer une protection différentielle cohérente, lisible et bien adaptée aux contraintes d’une distribution électrique moderne.
