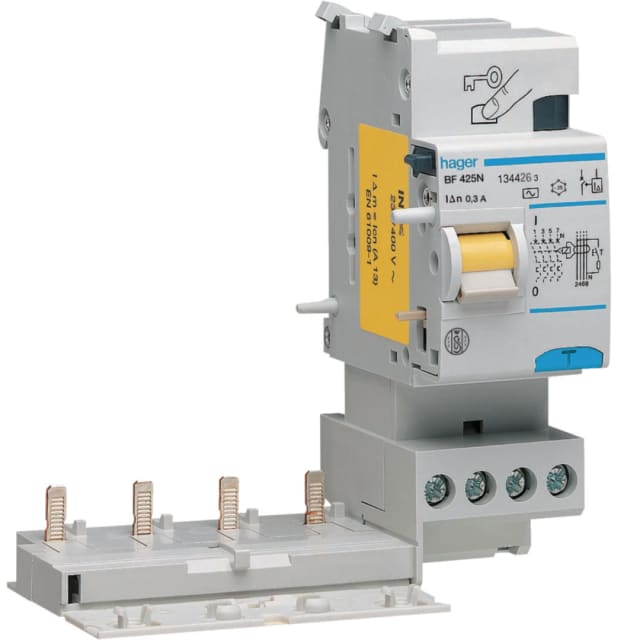

Bloc différentiel 4 pôles 25A 300mA type A BF425N

Bloc différentiel 4 pôles type A pour protection associée en tableau

Ce bloc différentiel 4 pôles 25A 300mA type A est conçu pour compléter un appareillage modulaire compatible de la série M/N. Il ajoute une protection différentielle destinée à détecter les défauts d’isolement et les courants de fuite, tout en s’intégrant dans une logique de protection modulaire en tableau. En version tétrapolaire, il convient aux installations nécessitant la surveillance simultanée de plusieurs conducteurs, avec une tension nominale de 230 à 400 V en courant alternatif.

Sensibilité 300 mA type A : une détection adaptée aux défauts différentiels usuels

Avec un courant différentiel assigné de 300 mA, ce bloc différentiel répond aux besoins de protection différentielle sur des départs où ce seuil est recherché. Son type A permet la détection des courants différentiels alternatifs ainsi que des courants comportant une composante continue pulsée, ce qui le rend adapté à de nombreux usages avec équipements électriques modernes. Cette configuration apporte une réponse technique claire lorsque le choix du type de différentiel ne peut pas se limiter à un simple type AC.

Calibre 25 A et architecture 4 pôles pour une intégration cohérente

Son courant nominal de 25 A le destine aux configurations où ce calibre est précisément attendu en coordination avec l’appareil associé. Le format 4 pôles facilite son emploi dans des ensembles modulaires nécessitant une coupure et une surveillance sur l’ensemble des pôles concernés. Ce positionnement en fait un composant pertinent pour les professionnels recherchant un bloc différentiel compact, lisible dans le tableau et simple à intégrer dans une chaîne de protection existante ou en création.

Montage en tableau électrique avec raccordement pratique

Ce modèle accepte des conducteurs monofilaire de 1 à 10 mm² et des conducteurs multifilaires de 1 à 6 mm², ce qui couvre des sections courantes de câblage en tableau. Cette plage de raccordement aide à conserver une mise en œuvre propre et compatible avec de nombreux schémas de distribution. Son indice de protection IP20 correspond à une installation en enveloppe ou coffret, dans un environnement de tableau électrique où les organes modulaires sont protégés contre les contacts directs accidentels.

Comportement électrique stable et tenue adaptée à l’environnement modulaire

Le bloc différentiel fonctionne à 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa résistance aux courants de choc atteint 3 kA, ce qui participe à sa bonne tenue dans un environnement de distribution modulaire. Sa puissance dissipée de 3 W reste cohérente avec une intégration en coffret, en tenant compte des règles de répartition et de ventilation du tableau lors du dimensionnement de l’ensemble.

Déclenchement instantané sans temporisation réglable

Ce bloc différentiel dispose d’un temps de retard maximal de 0 ms, sans réglage de temporisation ni réglage du courant de fuite. Il convient donc aux installations où une réponse immédiate est attendue, sans recherche de sélectivité temporisée sur l’appareil lui-même. Ce choix technique simplifie la sélection du produit pour les configurations exigeant un fonctionnement direct, sans paramétrage complémentaire ni dispositif de verrouillage.

Conditions d’utilisation à prendre en compte pour le bon choix du produit

Prévu pour une température ambiante de fonctionnement comprise entre -5 et +40 °C et pour un degré de pollution 2, ce bloc différentiel s’emploie dans les conditions habituelles d’un tableau électrique installé dans un environnement maîtrisé. Pour l’acheteur professionnel comme pour l’installateur averti, ce bloc différentiel 4 pôles 25A 300mA type A constitue un choix précis lorsque la compatibilité avec un appareillage modulaire de série M/N, le calibre 25 A, la sensibilité 300 mA et la technologie type A sont les critères déterminants.
