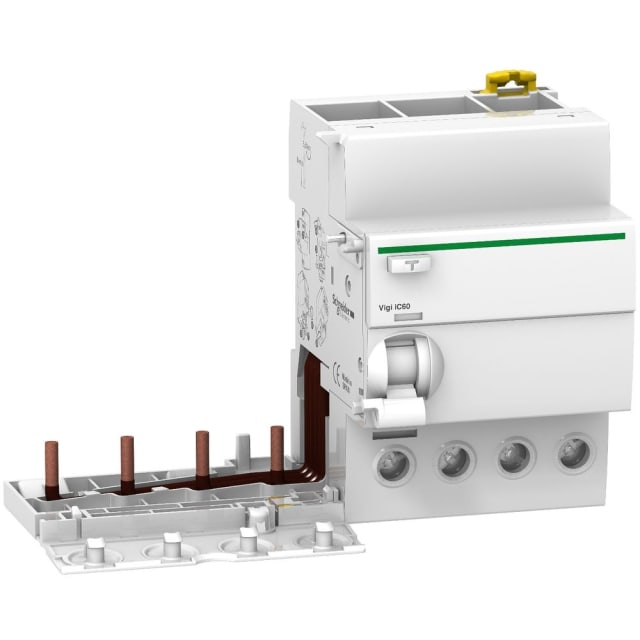

Bloc différentiel Vigi iC60 4P 63A 300mA AC A9V14463

Bloc différentiel 4P pour disjoncteur Acti9 iC60 en tableau modulaire

Le bloc différentiel Vigi iC60 4P 63A 300mA AC s’ajoute en façade d’un disjoncteur modulaire compatible de la gamme Acti9 iC60 pour constituer une protection différentielle complète sur installation triphasée + neutre. Sa configuration 4 pôles et son calibre nominal de 63 A en font une solution adaptée aux tableaux de distribution où l’on recherche une détection efficace des défauts d’isolement, tout en conservant une intégration propre sur rail DIN dans l’enveloppe modulaire du tableau.

Sensibilité 300 mA type AC pour la protection des installations

Avec une sensibilité différentielle de 300 mA en type AC, ce bloc est conçu pour détecter les courants de fuite alternatifs et contribuer à la protection des circuits contre les risques liés aux défauts d’isolement, notamment dans une logique de protection des installations et de limitation du risque d’échauffement d’origine électrique. Son déclenchement instantané, sans temporisation réglable, permet une réponse directe dès apparition du défaut. Ce positionnement en 300 mA convient particulièrement aux usages où la protection des départs et des équipements du tableau doit être clairement structurée.

Compatibilité avec l’écosystème Acti9 pour une composition cohérente

Ce bloc différentiel appartient à la série Acti9 iC60 et se combine avec les appareils compatibles de cette famille pour former un ensemble compact, homogène et simple à intégrer dans une distribution modulaire. Cette compatibilité intéresse directement les installateurs qui souhaitent conserver la même architecture d’appareillage au sein du tableau, faciliter le repérage des protections et obtenir un montage propre avec un encombrement maîtrisé. La largeur modulaire reste adaptée aux installations où chaque pas de rail compte.

Caractéristiques électriques adaptées aux réseaux 230 à 415 V

Le produit fonctionne sur une tension nominale de 230 à 415 V en 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Ces valeurs permettent une intégration dans des tableaux de distribution exposés aux contraintes classiques d’exploitation et de manœuvre. Sa résistance aux courants de choc de 0,25 kA complète le profil de l’appareil pour les environnements où la stabilité de fonctionnement du bloc différentiel doit rester cohérente avec les exigences d’un appareillage modulaire de protection.

Raccordement pratique pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofiliaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de connexion apporte de la souplesse au moment du câblage du tableau, aussi bien en rénovation qu’en réalisation neuve. L’installateur peut ainsi adapter le bloc différentiel à des sections courantes de distribution sans multiplier les compromis de montage. Ce point est particulièrement utile lorsque le tableau regroupe plusieurs départs avec des contraintes de place et de cheminement des conducteurs.

Lecture rapide de l’état et exploitation plus lisible en maintenance

Le bloc différentiel intègre un indicateur mécanique de déclenchement en face avant, pratique pour identifier rapidement un défaut lors d’une intervention ou d’un contrôle visuel du tableau. Cette lecture immédiate aide à réduire les hésitations au diagnostic, surtout dans les ensembles modulaires comportant plusieurs protections côte à côte. En maintenance, ce confort d’identification améliore la lisibilité de l’installation et contribue à une remise en service plus méthodique après recherche de défaut.

Format conçu pour l’environnement tableau électrique

Prévu pour un montage sur rail DIN, ce bloc différentiel présente un indice de protection IP20 en face avant et atteint IP40 une fois intégré dans un coffret adapté. Il fonctionne dans une plage de température ambiante de -5 à +60 °C, avec un degré de pollution 3, ce qui le destine clairement à l’univers du tableau de distribution. Sa puissance dissipée de 2,3 W reste également à prendre en compte dans la conception d’un ensemble modulaire bien organisé, notamment lorsque plusieurs appareils sont regroupés dans un coffret compact.
