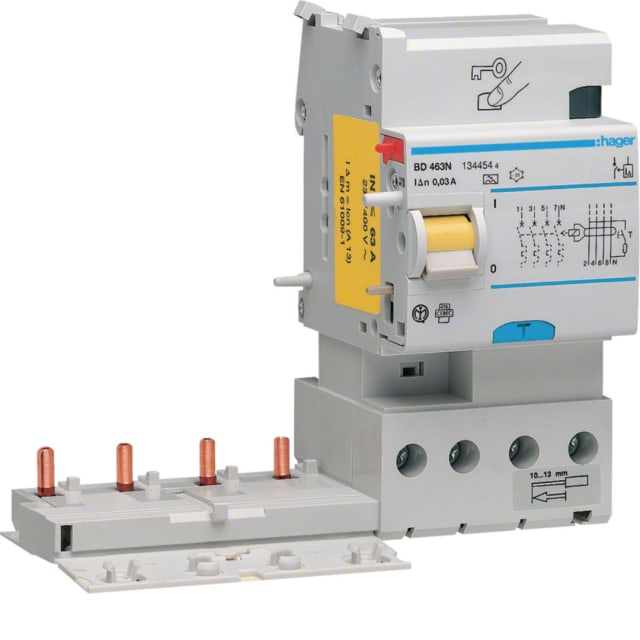

Bloc différentiel type A 4 pôles 63A 30 mA BD463N

Bloc différentiel type A 4 pôles 63A 30 mA pour protection des personnes et des circuits

Ce bloc différentiel 4 pôles 63 A 30 mA type A est conçu pour compléter un appareil modulaire compatible et assurer une protection différentielle efficace sur les installations en courant alternatif 230 à 400 V. Sa sensibilité de 30 mA permet de détecter les défauts d’isolement susceptibles de présenter un risque pour les personnes, tandis que le type A le rend adapté à la détection des courants de défaut alternatifs et pulsés. C’est un choix pertinent pour les tableaux électriques qui alimentent des usages modernes pouvant générer ce type de défaut.

Configuration 4 pôles adaptée aux installations triphasées avec neutre

Avec ses 4 pôles, ce bloc différentiel convient aux distributions triphasées avec neutre, courantes dans les environnements résidentiels étendus, tertiaires ou techniques. Son calibre nominal de 63 A permet son intégration sur des circuits ou ensembles de protection nécessitant une intensité soutenue. Cette configuration facilite la réalisation d’une protection homogène sur l’ensemble des conducteurs actifs, tout en conservant un encombrement modulaire de 3 modules apprécié dans les tableaux où chaque espace compte.

Type A 30 mA : une réponse adaptée aux équipements électriques actuels

Le déclenchement différentiel de type A est particulièrement indiqué dès lors que l’installation alimente des équipements susceptibles de produire des composantes de courant de défaut pulsé. Associé à une sensibilité de 30 mA, ce bloc différentiel répond aux besoins de protection des circuits demandant une surveillance fine des fuites à la terre. Son temps de retard maximal de 0 ms traduit un déclenchement instantané, utile lorsque l’objectif est de limiter au plus vite les effets d’un défaut d’isolement.

Caractéristiques électriques pensées pour une intégration en tableau

Ce modèle fonctionne à 50 Hz et accepte une tension nominale de 230 à 400 V. Il dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, ce qui contribue à sa bonne intégration dans les ensembles modulaires de distribution et de protection. Sa résistance aux courants de choc de 3 kA et sa puissance dissipée de 9,7 W sont des éléments utiles pour les installateurs qui dimensionnent précisément leur coffret et veillent à la cohérence de l’ensemble des appareillages montés sur rail.

Raccordement pratique avec conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilaire de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de connexion apporte de la souplesse lors du câblage, aussi bien en rénovation qu’en installation neuve. Elle permet d’adapter plus facilement la section des conducteurs aux contraintes du tableau, aux liaisons d’alimentation et aux départs protégés, tout en restant dans une logique de montage propre et structurée.

Montage en environnement électrique standard avec indice IP20

Prévu pour une intégration en enveloppe, ce bloc différentiel présente un indice de protection IP20 et un degré de pollution 2, correspondant à un usage dans des tableaux électriques installés dans des environnements adaptés. Il fonctionne dans une large plage de température ambiante de -25 à 70 °C, ce qui facilite son emploi dans de nombreuses configurations techniques. L’absence de réglage du courant de fuite et de temporisation oriente clairement ce produit vers une protection différentielle fixe, simple à sélectionner lorsque les besoins sont bien définis.

Une solution claire pour compléter une protection modulaire compatible

Ce bloc différentiel s’adresse aux professionnels et acheteurs exigeants qui recherchent une protection différentielle modulaire 4 pôles 63 A 30 mA type A, avec des caractéristiques lisibles et cohérentes pour le tableau électrique. Son positionnement est particulièrement pertinent lorsqu’il faut compléter un appareillage compatible dans une logique de protection des personnes, de continuité de conception du coffret et de maîtrise de l’encombrement. Pour une sélection sans erreur, il convient de vérifier la compatibilité avec l’appareil associé et l’architecture exacte du tableau avant installation.
