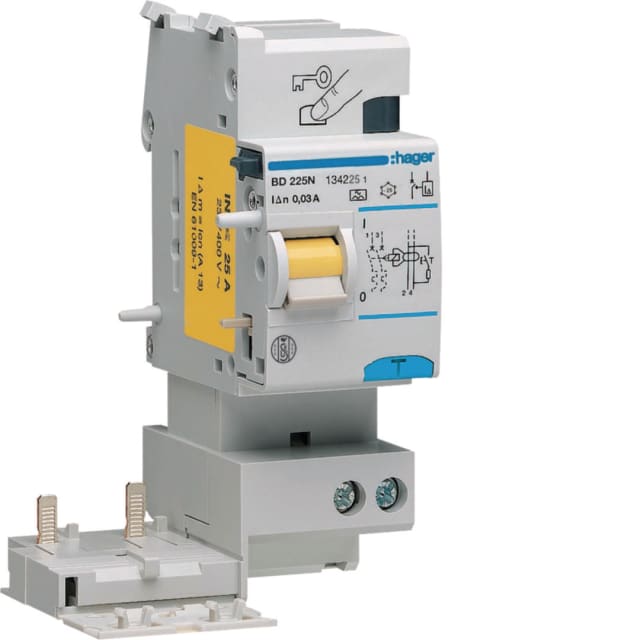

Bloc différentiel 2P 25A 30mA type A BD225N

Bloc différentiel 2P 25A 30mA type A pour protection des circuits monophasés

Le bloc différentiel BD225N est conçu pour compléter un appareillage modulaire de protection en assurant la détection des défauts d’isolement sur les circuits 230 V. Avec ses 2 pôles, son calibre de 25 A et sa sensibilité de 30 mA, il répond aux besoins de protection différentielle des installations où la sécurité des personnes et la coupure rapide en cas de fuite de courant sont recherchées. Son format en bloc différentiel en fait une solution adaptée aux tableaux électriques nécessitant une protection modulaire claire et cohérente.

Type A : adapté aux défauts différentiels les plus courants en usage moderne

Ce modèle est en type A, ce qui permet la détection des courants différentiels alternatifs et des courants différentiels pulsés. Ce point est particulièrement important pour les circuits alimentant des équipements électroniques ou des usages comportant de l’électronique de puissance. Dans une sélection de protection, ce type de différentiel apporte une réponse adaptée aux installations actuelles tout en conservant une lecture simple des caractéristiques essentielles : 25 A, 30 mA et 2P.

Déclenchement instantané pour une coupure rapide

Le BD225N fonctionne sans temporisation réglable, avec un temps de retard maximal de 0 ms. Cette caractéristique permet une réaction immédiate lors de la détection d’un courant de défaut, ce qui convient aux besoins de protection différentielle instantanée en aval du tableau. Sa sensibilité de 30 mA correspond à l’usage habituel recherché pour la protection des personnes, avec un déclenchement net en cas de défaut d’isolement.

Compatibilité de raccordement pratique dans le tableau

Ce bloc différentiel accepte des conducteurs monofilares de 1 à 10 mm² et des conducteurs multifilaires de 1 à 6 mm², ce qui facilite son intégration dans de nombreuses configurations de câblage. Cette plage de raccordement apporte de la souplesse au moment de l’installation, que ce soit pour une création de tableau, une adaptation de protection ou un remplacement à l’identique. Le format 2 pôles reste pertinent pour les départs monophasés nécessitant une protection différentielle dédiée.

Caractéristiques électriques pensées pour l’environnement modulaire

Le bloc différentiel BD225N est prévu pour une tension nominale de 230 V à 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa résistance aux courants de choc de 3 kA contribue à son bon comportement dans l’environnement électrique du tableau. Sa puissance dissipée de 3,1 W reste également à prendre en compte dans les ensembles modulaires où la gestion thermique et la densité d’équipement sont importantes.

Utilisation en tableau électrique avec protection au toucher IP20

Avec un indice de protection IP20, ce bloc différentiel est destiné à être monté dans un coffret ou un tableau adapté, où il bénéficie de l’enveloppe nécessaire à l’exploitation de l’installation. Son degré de pollution 2 correspond à une utilisation dans l’environnement habituel des appareillages modulaires installés à l’intérieur. Il peut fonctionner dans une large plage de température ambiante, de -25 à 70 °C, ce qui favorise son emploi dans des conditions d’exploitation variées.

Un choix précis pour compléter une protection différentielle 2P 25A 30mA

Ce bloc différentiel 2P 25A 30mA type A s’adresse aux professionnels et aux acheteurs exigeant une identification claire du bon niveau de protection pour leur tableau électrique. Son positionnement technique est simple à lire : 2 pôles, 25 A, sensibilité 30 mA, type A, sans réglage de courant de fuite ni temporisation. Il convient ainsi aux projets où l’on recherche un bloc différentiel modulaire spécifique, lisible et cohérent avec un appareillage de protection dédié aux circuits monophasés.
