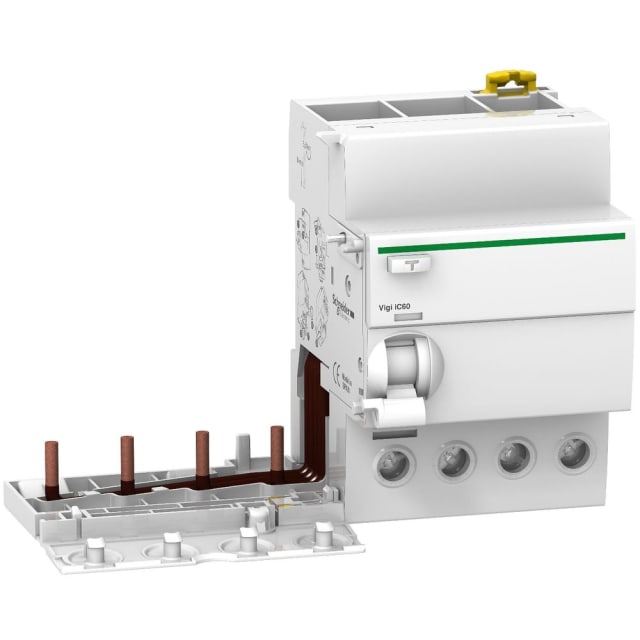

Bloc différentiel Vigi iC60 4P 63A 100mA type A A9V22463

Bloc différentiel 4P pour protection différentielle sur disjoncteur iC60

Le bloc différentiel Vigi iC60 4P 63A 100mA type A est un module additionnel conçu pour compléter un disjoncteur de la gamme Acti9 iC60. Il ajoute la fonction de protection différentielle sur une installation tétrapolaire et permet de combiner, dans un ensemble cohérent, la protection contre les surintensités du disjoncteur associé et la détection des défauts d’isolement du bloc Vigi. Cette configuration convient particulièrement aux tableaux où l’on recherche une solution modulaire, lisible et simple à intégrer sur rail DIN.

Sensibilité 100 mA type A pour la protection des installations

Avec une sensibilité de 100 mA et une détection de type A, ce bloc différentiel est adapté à la surveillance des défauts à composante alternative et pulsée. Il contribue à la protection contre les contacts indirects et à la limitation des risques liés aux courants de fuite, notamment dans les circuits alimentant des équipements pouvant générer des composantes continues pulsées. Son déclenchement instantané, sans temporisation réglable, permet une coupure rapide en cas de défaut détecté.

Calibre 63 A et version 4 pôles pour réseaux triphasés avec neutre

Sa configuration 4 pôles et son courant nominal de 63 A le destinent aux installations triphasées avec neutre, dans les environnements résidentiels collectifs, tertiaires ou techniques. La plage de tension nominale de 230 à 415 V en 50/60 Hz permet son intégration dans de nombreuses architectures de distribution basse tension. Ce format est particulièrement pertinent pour les départs nécessitant une protection différentielle homogène sur l’ensemble des conducteurs actifs.

Association modulaire avec la gamme Acti9 iC60

Ce bloc différentiel a été développé pour être associé aux appareils compatibles de la série Acti9 iC60. Il constitue une solution pratique lorsque l’on souhaite conserver une logique de protection modulaire dans le tableau, avec un appareillage coordonné et une implantation propre. Pour l’installateur, cela facilite l’identification de la fonction assurée par chaque module et permet de construire des départs protégés de manière claire, sans recourir à un appareil monobloc lorsque la configuration du tableau impose davantage de souplesse.

Lecture rapide de l’état et intégration soignée en coffret

Le produit dispose d’un indicateur mécanique de déclenchement en face avant, utile pour repérer rapidement un défaut sur le départ concerné. Cette lecture visuelle améliore le confort d’exploitation et accélère les opérations de diagnostic sur le tableau. Son format modulaire, destiné au montage sur rail DIN, s’intègre facilement dans les coffrets et tableaux de distribution. Le degré de protection IP20 du bloc, porté à un niveau supérieur une fois installé en enveloppe, répond à une utilisation conforme dans un ensemble électrique correctement appareillé.

Raccordement pratique et tenue adaptée aux usages de tableau

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui couvre les sections couramment rencontrées en distribution terminale et divisionnaire. La tenue aux chocs de 6 kV, la tension d’isolement de 500 V et la résistance aux courants de choc de 0,25 kA participent à une bonne adaptation aux contraintes d’un tableau électrique moderne. La puissance dissipée maîtrisée aide également à préserver une intégration cohérente dans les enveloppes modulaires.

Un choix pertinent pour tableaux de distribution exigeant une protection différentielle dédiée

Ce bloc différentiel Vigi iC60 s’adresse aux professionnels et aux acheteurs avertis qui recherchent une protection différentielle modulaire 4P, 63 A, type A, 100 mA, à associer à un disjoncteur de la même famille. Il convient particulièrement lorsque l’objectif est de protéger une ligne ou un départ triphasé avec neutre tout en conservant une architecture de tableau claire, évolutive et facile à maintenir. Dans un projet de tableau neuf comme en adaptation d’une distribution existante compatible, il apporte une réponse technique précise sans complexifier inutilement l’appareillage.
