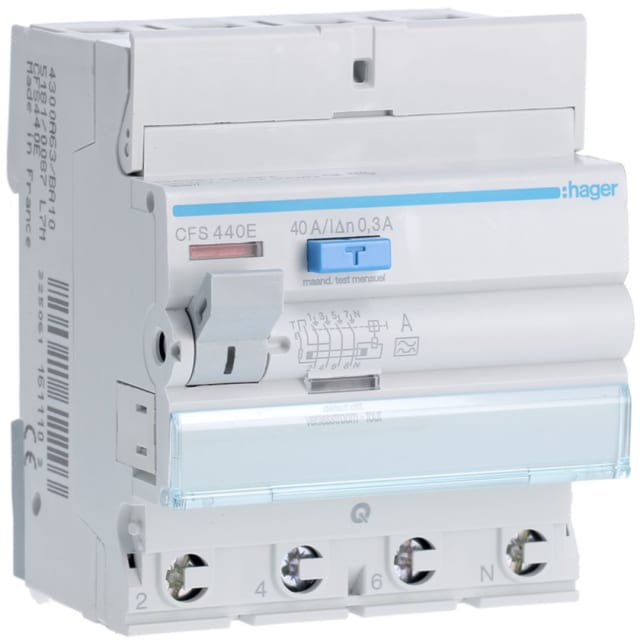

Interrupteur différentiel type A 4P 40A 300mA CFS440E

Interrupteur différentiel tétrapolaire type A pour protection des installations en 400 V

L’interrupteur différentiel type A 4P 40A 300mA CFS440E est conçu pour assurer la coupure d’une installation ou d’un départ en cas de défaut d’isolement. En version tétrapolaire, il convient aux réseaux 400 V et s’intègre facilement dans un tableau électrique sur rail DIN. Son calibre de 40 A permet son association dans de nombreuses configurations de distribution, tandis que sa sensibilité de 300 mA le destine à une fonction de protection différentielle adaptée aux besoins de tête de ligne ou de protection générale selon l’architecture du tableau.

Détection type A adaptée aux usages comportant des courants résiduels pulsés

Ce modèle type A détecte les défauts différentiels en courant alternatif ainsi que les composantes de courant continu pulsé. Il constitue ainsi un choix pertinent pour les circuits et équipements susceptibles de générer ce type de défaut, tout en offrant une protection différentielle plus adaptée qu’un simple type AC dans les installations comportant certains usages modernes. Cette technologie permet de mieux répondre aux contraintes des équipements électriques et électroniques courants, tout en conservant une lecture claire et cohérente du schéma de protection.

Format 4 modules avec montage sur rail DIN et intégration propre au tableau

Avec une largeur de 4 modules et une profondeur totale de 70 mm, cet interrupteur différentiel s’intègre proprement dans les coffrets et tableaux de distribution modulaires. Son montage sur barre DIN simplifie la mise en place lors de l’équipement initial ou d’une rénovation. Le format compact facilite l’organisation des protections dans l’enveloppe, tout en conservant une bonne lisibilité de l’appareillage et des départs associés.

Raccordement pratique avec système Quick Connect et compatibilité de conducteurs étendue

La version Quick Connect apporte un réel confort à l’installation en facilitant le raccordement dans le tableau. L’appareil accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui permet une intégration souple dans différents montages. Cette plage de raccordement aide à adapter le produit aux sections couramment utilisées en distribution, en rénovation comme en équipement neuf, avec une mise en œuvre plus fluide pour l’installateur.

Caractéristiques électriques adaptées à la distribution modulaire

Le CFS440E dispose d’une tension assignée de 400 V, d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit Icw atteint 6 kA et sa résistance aux courants de choc est donnée pour 0,25 kA. Ces caractéristiques en font un appareil cohérent pour une intégration dans une chaîne de protection modulaire, avec des performances clairement dimensionnées pour les environnements de distribution électrique basse tension.

Utilisation stable en environnement technique courant

Prévu pour fonctionner à 50 Hz, cet interrupteur différentiel accepte une température ambiante de service de -25 à 40 °C. Son indice de protection IP20 correspond à une installation en tableau, à l’abri dans une enveloppe adaptée. Le degré de pollution 2 confirme son positionnement pour les environnements électriques courants. L’appareil dispose également d’un dispositif de verrouillage et peut recevoir des dispositifs supplémentaires possibles, ce qui apporte davantage de souplesse dans la configuration du tableau.

Un choix pertinent pour structurer une protection différentielle claire et lisible

Grâce à son association de critères essentiels — 4 pôles, 40 A, 300 mA, type A, format 4 modules et connexion rapide — cet interrupteur différentiel répond aux attentes des professionnels comme des acheteurs exigeants à la recherche d’un appareillage modulaire précis et bien identifié. Il permet de construire une protection différentielle nette, compréhensible et adaptée aux tableaux de distribution nécessitant un appareil tétrapolaire avec détection type A.
