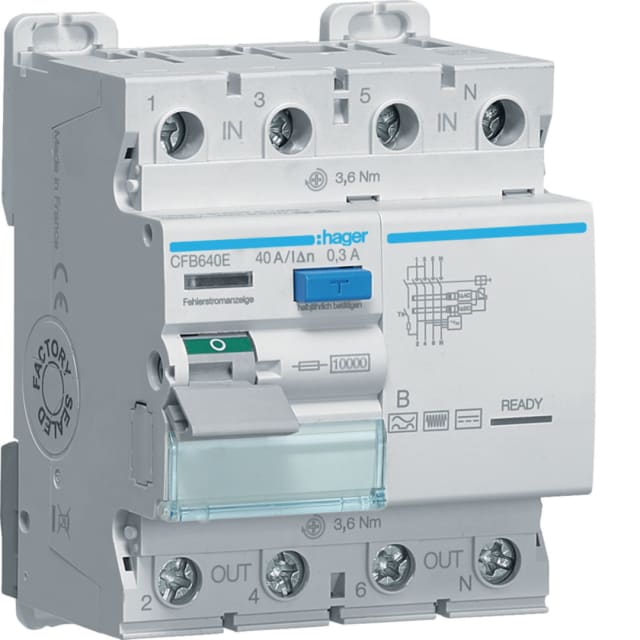

Interrupteur différentiel tétrapolaire type B pour installations triphasées avec neutre

Cet interrupteur différentiel tétrapolaire 40 A 300 mA type B est conçu pour la protection différentielle des circuits en 3P+N. Son format 4 modules sur rail DIN facilite l’intégration dans les tableaux électriques où l’encombrement doit rester maîtrisé. Il convient aux applications nécessitant une détection étendue des défauts d’isolement, avec une architecture adaptée aux réseaux en 400 V et une mise en œuvre claire dans les ensembles de distribution et de protection.

Détection type B pour courants différentiels complexes

La technologie type B permet de détecter non seulement les courants différentiels alternatifs, mais aussi les composantes pulsatoires et continues lisses. Ce niveau de détection est particulièrement recherché dans les environnements comportant des équipements électroniques de puissance, variateurs, redresseurs ou usages techniques spécifiques susceptibles de générer des formes de défaut plus complexes qu’un simple courant alternatif sinusoïdal. C’est un choix pertinent lorsque le type de charge impose une protection différentielle plus avancée.

Calibre 40 A et sensibilité 300 mA pour une protection de tête dédiée

Avec un courant nominal de 40 A et un courant différentiel assigné de 300 mA, ce modèle se positionne sur des usages de protection différentielle en amont ou sur des départs dédiés selon l’architecture retenue. La sensibilité 300 mA permet de cibler la détection des défauts d’isolement avec un niveau adapté aux besoins de sélectivité fonctionnelle de certaines distributions, tout en conservant un appareil compact et lisible dans le coffret.

Conception tétrapolaire 4 modules simple à intégrer au tableau

Sa largeur de 4 unités de division et son montage sur barre DIN en font un appareil facile à intégrer dans les coffrets modulaires. La profondeur totale de 70 mm aide à l’installation dans de nombreux tableaux, y compris lorsque l’espace de câblage est compté. Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte une bonne souplesse pour s’adapter aux sections courantes rencontrées en distribution.

Endurance électrique adaptée aux contraintes de protection

Cet interrupteur différentiel dispose d’une résistance au court-circuit de 10 kA, d’une tenue aux chocs de 4 kV et d’une résistance aux courants de choc de 5 kA. Ces caractéristiques contribuent à son intégration dans des ensembles de protection soumis aux contraintes habituelles des installations basse tension. Son indice de protection IP20 correspond à une utilisation à l’intérieur d’un tableau, avec un degré de pollution 2 adapté aux environnements prévus pour l’appareillage modulaire.

Utilisation stable en environnement technique

Prévu pour fonctionner à 50 Hz, avec une tension assignée de 400 V et une tension d’isolement Ui de 400 V, ce modèle répond aux besoins des installations triphasées avec neutre. Sa plage de température de fonctionnement de -25 à +70 °C permet son emploi dans des contextes techniques variés. La puissance dissipée de 6,77 W est également une donnée utile pour l’étude thermique du tableau lorsque plusieurs modules de protection sont regroupés.

Appareil accessoirisable avec verrouillage possible

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui facilite son adaptation à des besoins d’exploitation ou de signalisation dans le tableau. Il est également indiqué avec dispositif de verrouillage, un point utile lorsque l’on souhaite sécuriser une position de commande ou encadrer les interventions. Pour l’installateur comme pour l’exploitant, cela apporte une solution plus souple dans les configurations nécessitant un appareillage modulaire évolutif.
