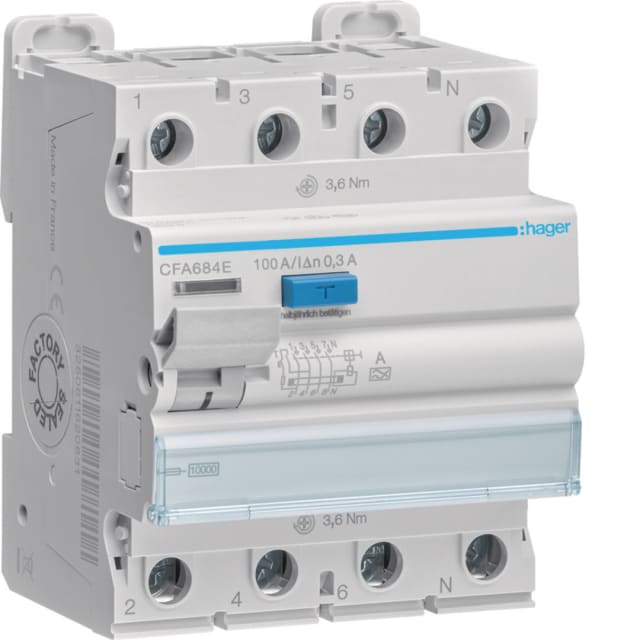

Interrupteur différentiel 3P+N 100A 300mA type A CFA684E

Interrupteur différentiel 3P+N 100A 300mA type A pour tableau triphasé

Cet interrupteur différentiel 3P+N 100A 300mA type A est conçu pour la protection des installations triphasées avec neutre dans les tableaux électriques de forte intensité. Son format 4 pôles permet la coupure simultanée des trois phases et du neutre, ce qui en fait une solution adaptée aux distributions principales et aux ensembles nécessitant une protection différentielle dédiée en 400 V. Son encombrement de 4 modules facilite son intégration sur rail DIN dans les coffrets et armoires de distribution.

Calibre 100A et sensibilité 300mA pour les protections de tête

Avec un courant nominal de 100 A, ce modèle répond aux besoins des installations à charge élevée. Sa sensibilité de 300 mA le destine particulièrement aux usages où l’on recherche une protection différentielle en amont, notamment pour la détection des défauts d’isolement et la limitation des risques liés aux courants de fuite. Cette configuration est pertinente dans les environnements tertiaires, techniques ou résidentiels de grande capacité, lorsque le dimensionnement du tableau impose un appareil différentiel de tête robuste et clairement identifié.

Type A : détection des courants différentiels adaptés aux équipements modernes

Le type A permet de prendre en compte les courants différentiels alternatifs ainsi que les composantes continues pulsées, ce qui le rend approprié pour des circuits alimentant des équipements électriques et électroniques courants. Cela apporte une réponse cohérente dans les installations où coexistent alimentation triphasée, appareillages de puissance et usages comportant de l’électronique. Pour l’installateur comme pour l’acheteur, ce point est essentiel afin d’éviter toute confusion avec un modèle de type AC.

Montage rail DIN et raccordement pratique en tableau

Prévu pour un montage sur barre DIN, cet interrupteur différentiel s’intègre simplement dans une architecture de tableau standard. Il accepte des conducteurs monofilares de 1 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm², ce qui laisse une bonne marge pour le raccordement selon la configuration du coffret. Sa profondeur totale de 70 mm aide à anticiper l’encombrement dans les tableaux compacts, tandis que la présence d’un dispositif de verrouillage renforce la maîtrise de l’appareil lors des opérations d’intervention ou de maintenance.

Caractéristiques électriques utiles pour une exploitation claire et maîtrisée

Ce modèle fonctionne en 50/60 Hz avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit Icw de 10 kA et sa résistance aux courants de choc de 3 kA apportent des repères concrets pour le choix du matériel dans une distribution cohérente. La puissance dissipée de 21,48 W est également une donnée utile pour le dimensionnement thermique global du tableau, en particulier lorsque plusieurs appareils modulaires sont regroupés dans le même coffret.

Format modulaire 4 unités pour une intégration propre

Sa largeur de 4 unités de division permet de réserver précisément l’espace nécessaire dans le tableau électrique sans approximation. Ce format modulaire est intéressant pour les rénovations comme pour les créations de coffrets neufs, en particulier lorsqu’il faut combiner protections différentielles, disjoncteurs divisionnaires et accessoires complémentaires dans une implantation nette. La possibilité d’ajouter des dispositifs supplémentaires offre aussi davantage de souplesse dans l’évolution de l’installation.

Conditions d’utilisation et informations de pose à prendre en compte

Conçu pour fonctionner dans une plage de température ambiante de -25 à 60 °C, cet interrupteur différentiel convient aux environnements techniques courants compatibles avec un appareillage modulaire. Son indice de protection IP20 correspond à un usage en tableau ou enveloppe adaptée. Le degré de pollution 2 s’inscrit dans les conditions habituelles d’installation intérieure. Pour un choix précis et sans erreur, ce produit convient lorsqu’il faut un interrupteur différentiel tétrapolaire 100A, 300mA, type A, en 4 modules, destiné à une distribution sur rail DIN.
