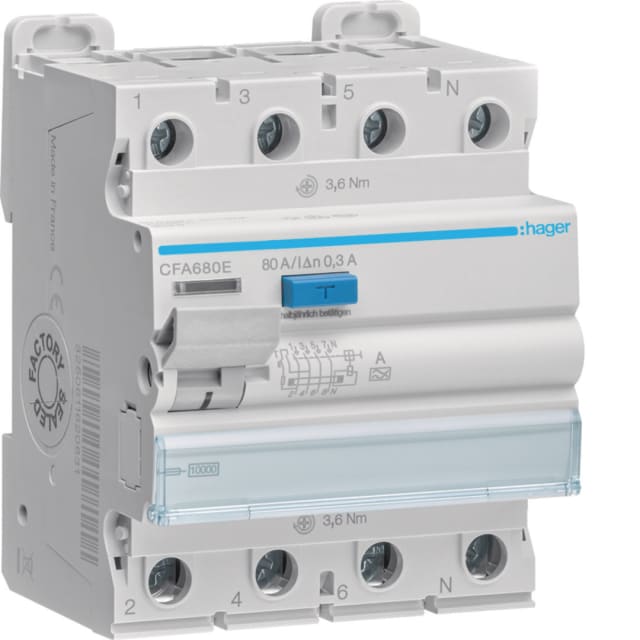

Interrupteur différentiel 3P+N 80A 300mA type A pour alimentation triphasée

Cet interrupteur différentiel 3P+N est conçu pour la coupure et la surveillance des défauts d’isolement sur les installations en 400 V. Avec ses 4 pôles et son calibre de 80 A, il convient aux tableaux électriques triphasés avec neutre, lorsque l’on recherche un appareil capable d’accepter un courant assigné élevé tout en assurant une protection différentielle de 300 mA. Son format modulaire en 4 unités facilite son intégration dans un coffret ou une armoire sur rail DIN, sans encombrement inutile.

Détection type A adaptée aux usages comportant des composantes continues

Le type A permet la détection des courants différentiels alternatifs et pulsés, ce qui le rend pertinent pour des circuits alimentant des équipements susceptibles de générer ce type de défaut. C’est un choix technique adapté lorsqu’il faut aller au-delà d’un simple type AC. Le seuil différentiel de 300 mA répond aux besoins de protection générale en tête de ligne ou sur des départs dédiés, selon l’architecture du tableau et les exigences du projet.

Calibre 80 A pour tableaux avec intensité importante

Son courant nominal de 80 A apporte une marge adaptée aux installations de distribution nécessitant un interrupteur différentiel compatible avec des charges soutenues. Il s’emploie dans des ensembles où la continuité d’alimentation et la bonne répartition des départs imposent un appareil dimensionné pour des intensités élevées. À noter qu’un interrupteur différentiel assure la détection des défauts d’isolement, mais ne remplace pas la protection contre les surcharges et les courts-circuits, qui doit être assurée par les dispositifs associés en aval ou en amont selon le schéma retenu.

Montage sur rail DIN et raccordement de sections confortables

Prévu pour un montage sur barre DIN, ce modèle s’intègre simplement dans les tableaux modulaires. Il accepte des sections de conducteurs rigides de 1 à 50 mm² et des conducteurs souples de 1 à 35 mm², ce qui permet de raccorder aussi bien des arrivées de puissance que des liaisons de distribution avec une bonne souplesse de mise en œuvre. Les dimensions compactes, avec une profondeur totale de 70 mm, facilitent l’installation dans de nombreux coffrets tout en conservant un câblage propre et accessible.

Caractéristiques électriques pensées pour la tenue en exploitation

Cet appareil fonctionne en 50/60 Hz, avec une tension assignée de 400 V et une tension d’isolement Ui de 500 V. Sa tenue aux chocs Uimp de 4 kV et sa résistance au courant de choc de 3 kA participent à son bon comportement dans les environnements de distribution modulaires. La résistance au court-circuit Icw de 10 kA constitue également un point important pour les tableaux où le niveau de contrainte électrique doit être pris en compte dès le choix des protections.

Utilisation en tableau électrique avec contraintes d’environnement courantes

Sa classe de protection IP20 le destine à une intégration dans un coffret ou une enveloppe adaptée. Il peut être utilisé dans une plage de température de fonctionnement étendue de -25 à +70 °C, avec un degré de pollution 2, ce qui correspond à de nombreuses applications en environnement technique standard. La présence d’un dispositif de verrouillage apporte un avantage pratique pour les opérations d’intervention, de consignation ou de maintenance selon les méthodes de travail retenues sur site.

Une solution modulaire claire pour la protection différentielle générale

Grâce à son architecture 3P+N, son seuil de 300 mA, son type A et son calibre de 80 A, cet interrupteur différentiel répond aux besoins des tableaux de distribution qui exigent une protection différentielle générale lisible, puissante et simple à intégrer. Il convient particulièrement aux professionnels et installateurs recherchant un appareil modulaire pour organiser une distribution triphasée de manière propre, avec la possibilité d’ajouter des dispositifs complémentaires si nécessaire.
