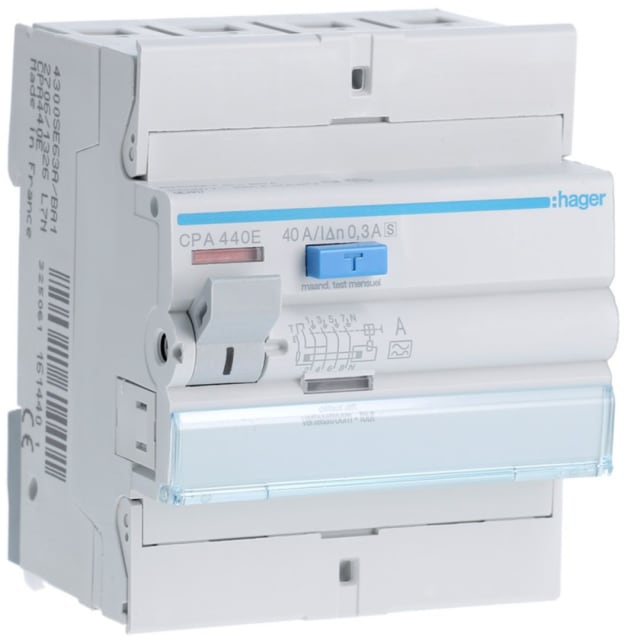

Interrupteur différentiel 4P 40A 300mA type A CPA440E

Interrupteur différentiel 4P 40A 300mA type A pour protection générale sélective

Cet interrupteur différentiel 4 pôles 40 A 300 mA type A est conçu pour assurer une protection différentielle en tête ou en amont d’un tableau électrique triphasé avec neutre. Sa sensibilité de 300 mA le destine à une fonction de protection générale contre les défauts d’isolement, avec un déclenchement adapté aux installations où une sélectivité différentielle est recherchée. Son exécution type A permet la détection des courants de défaut alternatifs ainsi que des composantes continues pulsées générées par de nombreux équipements actuels.

Type A sélectif et micro-retardé pour une meilleure continuité d’exploitation

La version sélective avec micro-retard intégré permet de hiérarchiser plus efficacement les protections différentielles dans le tableau. Ce fonctionnement limite les déclenchements intempestifs en cascade lorsqu’une anomalie apparaît en aval, ce qui facilite la sélectivité entre appareils et améliore la continuité de service sur l’installation. C’est un choix pertinent pour les tableaux de distribution nécessitant une coordination claire entre protection amont et protections divisionnaires.

Format 4 modules sur rail DIN pour intégration simple au tableau

Avec une largeur de 4 modules et un montage sur barre DIN, cet interrupteur différentiel s’intègre facilement dans les coffrets et armoires électriques. Son encombrement maîtrisé aide à organiser proprement la répartition dans le tableau, tout en conservant l’accessibilité au câblage et aux autres appareillages modulaires. Sa profondeur totale de 70 mm convient aux montages courants en tableau de distribution.

Calibre 40 A et raccordement adapté aux sections usuelles

Son courant nominal de 40 A permet de l’utiliser sur de nombreuses configurations de distribution. Il accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui couvre les sections couramment rencontrées en câblage de tableau. Cette plage de raccordement apporte de la souplesse lors de l’intégration avec peignes, alimentations amont et départs vers les protections associées.

Performances électriques adaptées aux environnements de distribution

Cet appareil fonctionne sous tension de dimensionnement 400 V avec une fréquence de 50 Hz et une tension d’isolement Ui de 500 V. Sa tenue aux chocs Uimp de 4 kV et sa résistance au court-circuit Icw de 6 kA répondent aux exigences classiques d’un appareillage modulaire de protection installé dans un tableau. La résistance aux courants de choc de 5 kA complète ce niveau de tenue pour les conditions habituelles d’exploitation électrique.

Conçu pour les tableaux électriques avec sécurité d’exploitation et maintenance pratique

L’appareil dispose d’un dispositif de verrouillage, utile pour sécuriser certaines interventions ou éviter une manœuvre non souhaitée. Des dispositifs supplémentaires peuvent également être associés selon l’architecture du tableau. Son indice de protection IP20 correspond à un usage en enveloppe, et son degré de pollution 2 le rend adapté à une installation dans un environnement électrique intérieur conforme à l’usage prévu d’un appareillage modulaire.

Une solution cohérente pour installations triphasées avec neutre

Grâce à sa configuration 4 pôles, cet interrupteur différentiel est particulièrement indiqué pour les réseaux triphasés avec neutre nécessitant une coupure simultanée des conducteurs concernés. Il convient aux applications de distribution où l’on recherche un appareil différentiel modulaire capable de combiner calibre 40 A, sensibilité 300 mA, technologie type A et comportement sélectif. C’est une réponse technique adaptée pour structurer une protection différentielle lisible, fonctionnelle et bien coordonnée dans le tableau.
