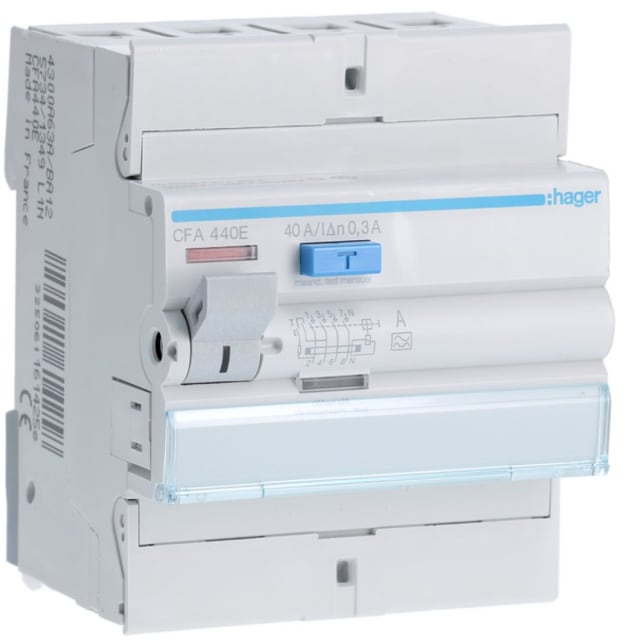

Interrupteur différentiel tétrapolaire 40A 300mA type A CFA440E

Protection différentielle tétrapolaire pour installation triphasée avec neutre

Cet interrupteur différentiel tétrapolaire 40A 300mA type A est conçu pour assurer la coupure des 4 conducteurs sur les installations en 400 V. Son format 4 pôles le destine aux tableaux de distribution triphasés avec neutre, lorsque l’on recherche une protection différentielle adaptée aux usages résidentiels, tertiaires ou techniques. Avec sa largeur de 4 modules, il s’intègre proprement dans un coffret modulaire sur rail DIN sans compliquer l’implantation du tableau.

Sensibilité 300 mA pour la protection des personnes et la surveillance des défauts d’isolement

Avec un courant différentiel assigné de 300 mA, cet appareil détecte les défauts d’isolement et coupe l’alimentation en cas de fuite à la terre dépassant ce seuil. Il convient aux configurations où une protection différentielle générale ou de tête est recherchée. Son calibre nominal de 40 A permet d’alimenter un ensemble de circuits en conservant une capacité cohérente pour des tableaux triphasés de distribution.

Type A pour la détection des courants résiduels AC et des composantes pulsées

La technologie type A permet la détection des courants différentiels alternatifs ainsi que des courants résiduels pulsés. Ce choix est particulièrement pertinent dans les environnements où certains équipements peuvent générer ce type de défaut, notamment avec des usages électriques modernes. Pour l’installateur comme pour l’exploitant, cela apporte une réponse plus adaptée qu’un simple type AC lorsque le tableau alimente des circuits comportant des charges électroniques.

Montage sur rail DIN et raccordement pratique dans le tableau

Prévu pour une pose sur barre DIN, cet interrupteur différentiel facilite l’intégration dans les coffrets modulaires. Sa profondeur totale de 70 mm reste compatible avec les architectures de tableaux courantes. Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une bonne souplesse de câblage selon la section retenue et l’organisation du tableau. La présence d’un dispositif de verrouillage apporte un avantage supplémentaire pour sécuriser la manœuvre ou l’intervention.

Caractéristiques électriques adaptées à une protection modulaire de tableau

Ce modèle fonctionne en 50 Hz, sous tension assignée de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit Icw de 6 kA et sa tenue aux courants de choc de 0,25 kA en font un appareillage pensé pour la distribution modulaire. Il s’agit d’un interrupteur différentiel non sélectif et non micro-retardé, à choisir lorsque l’on souhaite une coupure différentielle instantanée selon l’architecture de protection retenue.

Conditions d’utilisation et intégration dans un environnement technique courant

Avec un indice de protection IP20, cet appareil est destiné à être installé à l’intérieur d’un tableau ou d’une enveloppe adaptée. Il est prévu pour fonctionner dans une plage de température ambiante de -25 à 40 °C, avec un degré de pollution 2, ce qui correspond à des conditions d’installation classiques en environnement protégé. Sa puissance dissipée de 8,1 W est également une donnée utile pour l’étude thermique d’un coffret lorsque plusieurs appareils modulaires sont regroupés.

Un choix pertinent pour structurer une protection différentielle 4 pôles claire et compacte

Ce modèle réunit les éléments attendus pour une protection différentielle tétrapolaire lisible et efficace : 4 pôles, 40 A, 300 mA, type A, encombrement 4 modules et montage rail DIN. Il constitue une solution adaptée pour organiser la protection d’un départ ou d’une partie d’installation triphasée tout en conservant un câblage rationnel et une lecture simple du tableau. Pour un achat sans ambiguïté, il s’adresse aux besoins précis en interrupteur différentiel 4P 40A 300mA type A dans une exécution modulaire compacte.
