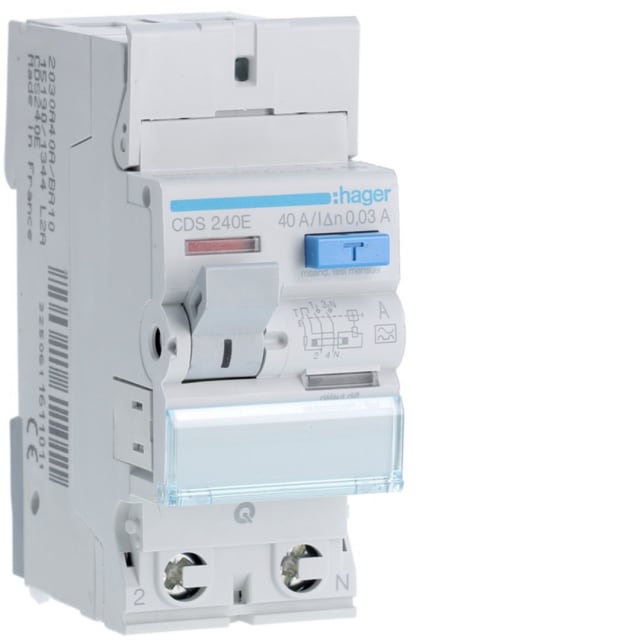

Interrupteur différentiel 2P 40A 30mA type A pour la protection des personnes

L’interrupteur différentiel CDS240E est conçu pour assurer la coupure rapide en cas de défaut d’isolement, avec une sensibilité de 30 mA adaptée à la protection des personnes. En version bipolaire 2P, il convient aux installations en 230 V et s’intègre naturellement dans un tableau électrique résidentiel ou tertiaire léger lorsque l’on recherche une protection différentielle de type A sur 2 modules.

Type A : adapté aux circuits comportant des composants électroniques

Ce modèle de type A détecte les courants différentiels alternatifs ainsi que les courants de fuite à composante continue pulsée. Il est donc particulièrement indiqué pour les circuits alimentant des équipements comportant des dispositifs électroniques de redressement, comme certains appareils électroménagers, automatismes, commandes ou équipements à base de diodes et triacs. Ce positionnement en fait un choix pertinent lorsque le type AC n’est pas suffisant.

Calibre 40 A pour une alimentation de rangée ou de groupe de circuits

Avec un courant nominal de 40 A, cet interrupteur différentiel permet de protéger efficacement une rangée ou un ensemble de circuits en aval, selon l’architecture du tableau. Son format 2 pôles et sa largeur de 2 modules facilitent l’implantation dans les coffrets modulaires, tout en conservant une lecture claire de la distribution. C’est une solution adaptée pour les tableaux où l’optimisation de l’encombrement reste importante.

Connexion QuickConnect et montage sur rail DIN

Le CDS240E est prévu pour un montage sur barre DIN, avec une conception quickconnect appréciée pour accélérer l’intégration dans le tableau et simplifier le raccordement dans les configurations compatibles. Il accepte des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui couvre les sections courantes rencontrées lors de la réalisation ou de la rénovation d’installations électriques basse tension.

Caractéristiques électriques utiles pour le tableau

Ce modèle fonctionne en 230 V, 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit de 6 kA et sa résistance aux courants de choc de 0,25 kA apportent des caractéristiques cohérentes pour une utilisation en protection différentielle modulaire. Il ne s’agit pas d’un modèle sélectif ni micro-retardé, ce qui l’oriente vers une coupure différentielle instantanée dans les usages courants.

Format compact et intégration propre dans le coffret

Sa profondeur totale de 70 mm et sa largeur de 2 unités de division facilitent son intégration dans la majorité des tableaux modulaires. Son indice de protection IP20 correspond à une utilisation à l’intérieur d’un coffret ou d’une enveloppe adaptée. La présence d’un dispositif de verrouillage constitue également un point pratique pour la maintenance, l’exploitation ou les interventions sur le tableau.

Un appareillage différentiel bien dimensionné pour les besoins courants

Cet interrupteur différentiel 2P 40A 30mA type A convient aux installations recherchant une protection différentielle modulaire compacte, avec détection adaptée aux usages actuels comportant de l’électronique. Son équilibre entre calibre, sensibilité, encombrement réduit et compatibilité avec les sections de câbles courantes en fait un choix technique pertinent pour composer un tableau électrique clair, fonctionnel et bien organisé.
