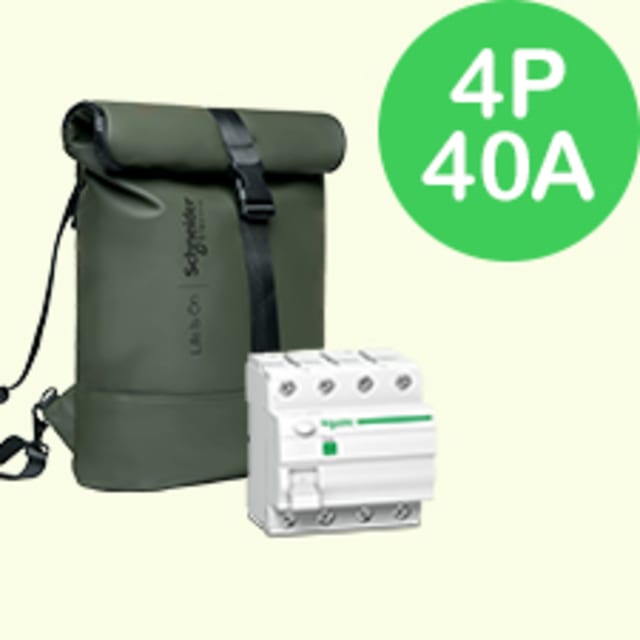

Interrupteur différentiel Resi9 XB 4P 40A 2025BAG4P40

Protection différentielle tétrapolaire pour réseaux 400 V AC

Cet interrupteur différentiel Resi9 XB 4P 40 A est conçu pour la protection des circuits en courant alternatif 400 V AC. Sa configuration tétrapolaire permet la coupure simultanée des conducteurs d’une alimentation triphasée avec neutre, ce qui en fait une solution adaptée aux tableaux de distribution nécessitant une protection différentielle dédiée sur plusieurs phases. Avec une sensibilité de 300 mA, il répond aux besoins de protection contre les défauts d’isolement en amont ou sur des départs spécifiques selon l’architecture du tableau.

Type A : détection des défauts de courant adaptés aux usages modernes

Grâce à son différentiel de type A, cet appareil détecte les courants de défaut alternatifs ainsi que les composantes continues pulsées. Ce point est important pour les installations alimentant des équipements comportant de l’électronique de puissance ou des charges pouvant générer ce type de défaut. Il constitue ainsi un choix pertinent lorsque l’on recherche une protection différentielle mieux adaptée à des usages électriques actuels qu’un appareillage limité aux seuls défauts sinusoïdaux.

Calibre 40 A pour une intégration cohérente dans le tableau

Avec un courant nominal de 40 A, cet interrupteur différentiel s’intègre dans de nombreuses configurations de répartition domestiques ou assimilées. Il est pensé pour assurer la coupure et la protection différentielle d’un groupe de circuits en conservant une lecture claire du tableau. Son format 4 modules facilite l’implantation sur rail DIN dans un coffret modulaire, tout en laissant une organisation propre et rationnelle des protections associées.

Format modulaire pratique pour coffrets et tableaux de distribution

Le montage sur rail DIN simplifie la pose dans les tableaux électriques standards. Son encombrement maîtrisé, avec une largeur de 4 modules, une hauteur de 100 mm et une profondeur d’appareil de 82 mm, permet une intégration propre dans les enveloppes modulaires. Ce type de conception est particulièrement apprécié pour les opérations d’équipement neuf, d’extension de tableau ou de remplacement d’un différentiel tétrapolaire existant sans complexifier l’agencement intérieur.

Raccordement souple pour différentes sections de conducteurs

Cet interrupteur différentiel accepte des sections de conducteurs rigides de 1 à 35 mm² et des conducteurs souples de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que l’on travaille sur une alimentation principale de rangée ou sur une distribution interne adaptée au calibre retenu. Pour l’installateur, cela permet une mise en œuvre cohérente dans un tableau modulaire avec des conducteurs couramment utilisés en distribution électrique.

Caractéristiques électriques adaptées à la protection en tête ou par groupe

Ce modèle présente une tension d’isolement Ui de 440 V, une tenue aux chocs Uimp de 4 kV et un courant conditionnel de court-circuit de 6 kA. Ces caractéristiques participent à sa bonne intégration dans un ensemble de protection et de distribution modulaire. La fréquence 50/60 Hz permet son utilisation sur les réseaux correspondants, tandis que son fonctionnement instantané répond aux besoins classiques d’une protection différentielle modulaire dans un tableau résidentiel ou petit tertiaire.

Un appareil pensé pour l’environnement du tableau électrique

Avec son indice de protection IP20, cet interrupteur différentiel est destiné à être installé à l’intérieur d’un coffret ou d’un tableau assurant la protection mécanique adaptée. Sa plage de fonctionnement de -25 à 40 °C autorise son usage dans les conditions habituelles rencontrées en local technique ou dans une armoire de distribution. Son corps blanc s’intègre visuellement aux appareillages modulaires de la gamme Resi9 XB pour conserver un tableau homogène et lisible.

Un choix précis pour la protection différentielle d’une ligne tétrapolaire

Choisir un interrupteur différentiel Resi9 XB 4P 40 A 300 mA type A, c’est sélectionner un appareillage modulaire spécifiquement dimensionné pour une protection différentielle tétrapolaire, avec un format compatible rail DIN et des caractéristiques techniques claires. Pour l’acheteur, cela permet de viser le bon niveau de protection, le bon nombre de pôles et le bon calibre sans confusion, notamment lors de l’équipement d’un tableau de distribution ou du remplacement d’un différentiel 4 pôles existant.
