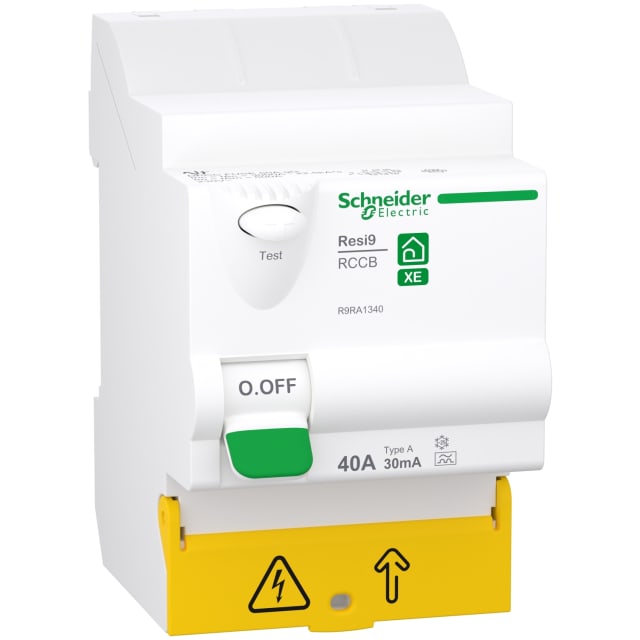

Interrupteur différentiel 3P 40A 30mA type A R9RA1340

Interrupteur différentiel 3P 40A 30mA type A pour protection des personnes

Cet interrupteur différentiel 3P 40A 30mA type A de la gamme Resi9 XE est conçu pour détecter les défauts d’isolement et couper rapidement l’alimentation en cas de courant de fuite. Avec une sensibilité de 30 mA, il contribue à la protection des personnes contre les contacts indirects, tout en s’intégrant dans une distribution électrique sur réseau 400 V. Son calibre 40 A permet de l’utiliser en tête de circuits ou de rangées lorsque cette intensité correspond au dimensionnement de l’installation.

Type A adapté aux équipements générant des courants différentiels spécifiques

Le type A est particulièrement indiqué pour les usages alimentant des équipements pouvant produire des composantes de courant résiduel pulsé. Il convient ainsi aux installations comportant des appareils électroniques courants, avec une détection adaptée à ce type de défaut. Dans une logique de tableau électrique moderne, cela permet de choisir une protection différentielle cohérente avec des usages actuels, tout en conservant une lecture simple du repérage en coffret.

Format 3 pôles compact pour tableau sur rail DIN

Avec ses 3 pôles et une largeur de 3 modules, cet interrupteur différentiel s’installe sur barre DIN et trouve facilement sa place dans un tableau de répartition où l’optimisation de l’encombrement compte. Ses dimensions compactes facilitent l’intégration dans les coffrets de la gamme et dans les ensembles nécessitant une implantation propre et lisible. Le format est pensé pour une pose structurée, avec une profondeur maîtrisée et un appareillage adapté au montage en tableau.

Raccordement pratique et compatibilité avec l’organisation du coffret

L’appareil accepte des sections de conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une bonne souplesse au moment du câblage. La présence de dispositifs supplémentaires possibles permet aussi d’envisager une intégration cohérente avec l’environnement du tableau. Son dispositif de verrouillage constitue un atout fonctionnel pour les opérations d’intervention, de consignation ou de maintenance, selon l’organisation retenue sur chantier.

Caractéristiques électriques dimensionnées pour une exploitation stable

Ce modèle fonctionne en 50 Hz, sous tension de dimensionnement 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance aux courants de choc de 3 kA apporte un niveau de tenue adapté à son usage en protection différentielle. La puissance dissipée de 3,6 W reste également à prendre en compte dans le dimensionnement thermique global du tableau, en particulier lorsque plusieurs appareils sont regroupés dans un espace réduit.

Conçu pour une utilisation en tableau électrique intérieur

Doté d’un indice de protection IP20, cet interrupteur différentiel est destiné à être installé dans une enveloppe adaptée. Il est prévu pour fonctionner dans une plage de température ambiante de -25 à +40 °C et avec un degré de pollution 2, ce qui correspond à un usage classique en tableau électrique. Sa conception sans version sélective ni micro-retardée oriente clairement ce produit vers une coupure instantanée, lorsque ce comportement est celui recherché dans l’architecture de protection.

Un choix clair pour compléter une distribution Resi9 XE

Dans un coffret équipé en appareillage modulaire, ce modèle permet de constituer une protection différentielle lisible, homogène et adaptée à une installation en tripolaire. Sa finition blanche et son format modulaire s’intègrent proprement dans le tableau. Pour l’acheteur professionnel comme pour l’installateur exigeant, c’est une solution pertinente lorsqu’il faut associer sensibilité 30 mA, calibre 40 A, type A et montage sur rail DIN dans un seul appareil.
