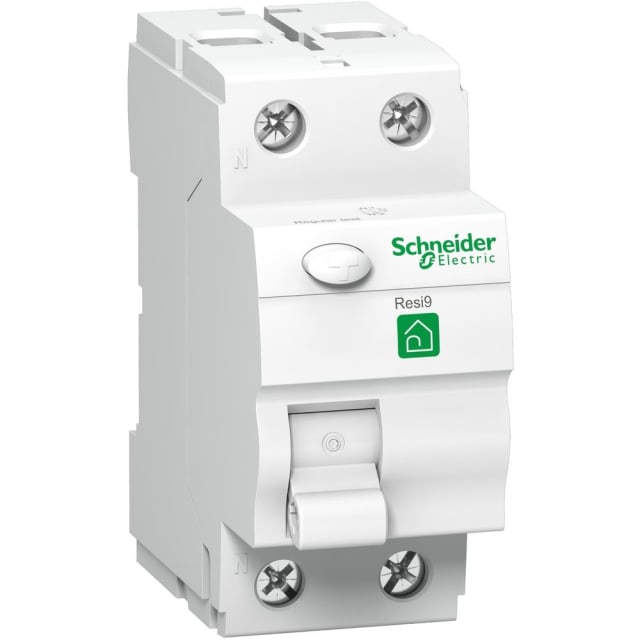

Interrupteur différentiel 2P 63A 300 mA type A R9R04263

Interrupteur différentiel 2P 63A 300 mA type A pour la protection des personnes et des biens

Cet interrupteur différentiel 2 pôles 63 A 300 mA type A est conçu pour assurer une coupure rapide en cas de défaut d’isolement. Il contribue à la protection contre les chocs électriques par contacts indirects et participe aussi à la prévention des risques d’échauffement liés aux défauts de fuite à la terre. Son calibre de 63 A permet de l’intégrer en tête de rangée ou en protection amont de plusieurs circuits, dans un tableau résidentiel ou petit tertiaire lorsque l’intensité assignée doit rester confortable.

Type A : adapté aux circuits avec composante continue pulsée

La technologie différentielle de type A permet de détecter les défauts sur courant alternatif ainsi que les courants résiduels à composante continue pulsée. C’est un point important pour les circuits alimentant des équipements électroniques courants, comme certains appareils électroménagers, automatismes ou alimentations à redressement. Ce choix apporte une protection plus adaptée qu’un simple type AC dans les installations où les usages modernes génèrent des formes de courant plus exigeantes.

Sensibilité 300 mA : une protection différentielle orientée incendie et protection générale

Avec une sensibilité de 300 mA, cet interrupteur différentiel est destiné à une fonction de protection différentielle générale, notamment pour limiter les conséquences des défauts d’isolement susceptibles d’entraîner des échauffements. Il convient lorsque l’on recherche une coupure différentielle en amont, en complément d’une architecture de protection cohérente dans le tableau. Cette valeur de déclenchement le distingue des modèles haute sensibilité dédiés à la protection rapprochée de certains circuits terminaux.

Format 2 modules et montage sur rail DIN pour une intégration simple au tableau

Son format compact en 2 modules facilite l’implantation dans les coffrets et tableaux électriques. Le montage sur rail DIN permet une installation rapide et propre, aussi bien en neuf qu’en rénovation. Avec une largeur d’appareil de 40 mm, une hauteur de 100 mm et une profondeur de 82 mm, il s’intègre facilement dans les enveloppes modulaires courantes. Sa finition blanche s’accorde visuellement avec les autres appareillages modulaires de tableau.

Caractéristiques électriques adaptées aux tableaux résidentiels

Ce modèle fonctionne sous une tension de dimensionnement de 230 V, en 50/60 Hz, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance conditionnelle au court-circuit atteint 6 kA, ce qui en fait une solution cohérente pour des tableaux de distribution domestiques. Sa puissance dissipée de 4,4 W reste maîtrisée pour contribuer à une implantation propre dans l’enveloppe, sous réserve d’un dimensionnement global correct du coffret.

Raccordement pratique et compatibilité avec des conducteurs de sections courantes

L’appareil accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement offre une bonne souplesse pour s’adapter aux sections fréquemment rencontrées dans les tableaux de répartition. Il peut aussi recevoir des dispositifs supplémentaires, un avantage utile pour faire évoluer l’équipement en fonction de l’organisation du tableau ou des besoins d’exploitation.

Conçu pour un usage en environnement modulaire intérieur

Avec un indice de protection IP20, cet interrupteur différentiel est destiné à être installé à l’intérieur d’un coffret ou d’une armoire appropriée. Il fonctionne dans une plage de température ambiante de -25 à +40 °C et présente un degré de pollution 2, adapté aux environnements électriques intérieurs usuels. Son exécution non sélective et non micro-retardée correspond à un déclenchement instantané, recherché lorsque l’on souhaite une réponse directe au défaut.

Un choix pertinent pour structurer une protection différentielle de tableau

Ce modèle de la gamme Resi9 Protection répond aux besoins des installations recherchant un interrupteur différentiel bipolaire de 63 A, en 300 mA et type A, avec un encombrement réduit. Il convient particulièrement pour constituer une protection différentielle générale claire, lisible et techniquement cohérente dans un tableau électrique. Pour l’acheteur, c’est une solution intéressante lorsqu’il faut combiner calibre élevé, détection type A et format modulaire compact sans complexifier l’implantation.
